Okresowe sygnały elektryczne, sprawozdania


Agnieszka Kasprzyszak

Sprawozdanie z ćw. 6

Data wykonania: 28.04.2009

Prowadzący:

Mgr inż. Elżbieta Szul-Pietrzak

Temat: Okresowe sygnały elektryczne, parametry amplitudowe.

Data oddania: 05.05.2009

Ocena:

Cel ćwiczenia

  1. Zapoznanie ćwiczących z analogowymi sygnałami zmiennymi, ich podstawowymi parametrami czasowymi i amplitudowymi oraz sposobem obliczeniowym jak i pomiarowym wyznaczania wartości tych parametrów.

  2. Ugruntowanie umiejętności posługiwania się oscyloskopem analogowym jako narzędziem pomiarowym.

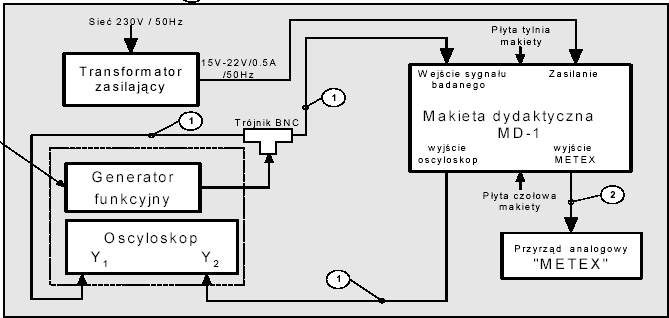

Schemat pomiarowy

  1. kabel koncentryczny wtyk BNC - wtyk BNC

  2. kabel wtyk ”radiowy”0x08 graphic
    - wtyk ”radiowy”

Spis przyrządów

  1. Oscyloskop analogowy, dwukanałowy

  2. Generator funkcyjny typu G-432

  3. Multimetr cyfrowy typu Metex V544

  4. Makieta dydaktyczna MD-1

  5. Transformator zasilający 15-20V/0,5A/50Hz

  6. Trójnik BNC

  7. Kabel koncentryczny „wtyk BNC- wtyk BNC”

  8. Kabel „wtyk radiowy-wtyk radiowy”

Tabele pomiarów

• kształt sygnału: sinusoida; f = (1±0,05) kHz; Ad=Au= (1±0,05) V; 1 dz - 0,5 V, zakres 1 V


parametr amplitudowy

detekcja sygnału

Usk [V]

Uśr [V]

Uszczyt [V]

Upp [V]

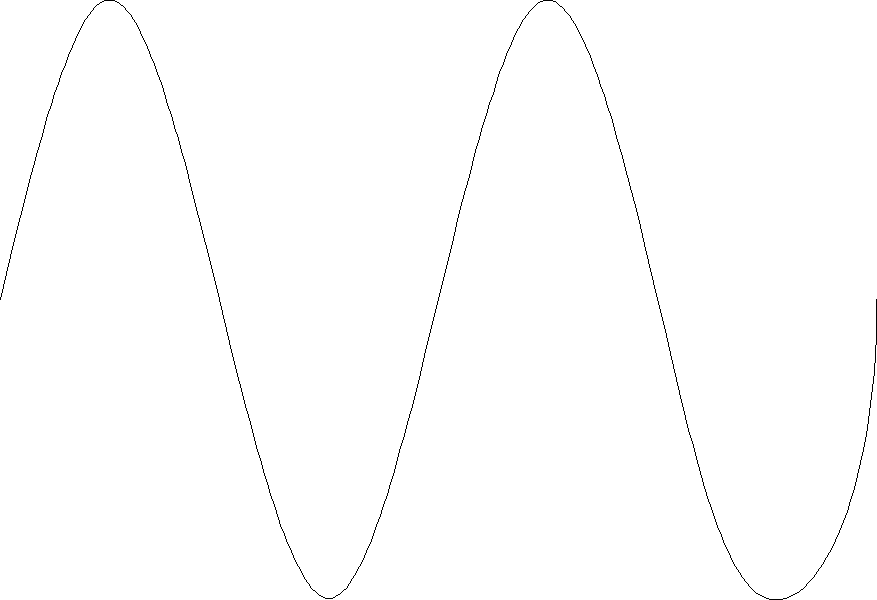

Sygnał bez detekcji

0x01 graphic

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,30

0,43

0,29

0,27

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

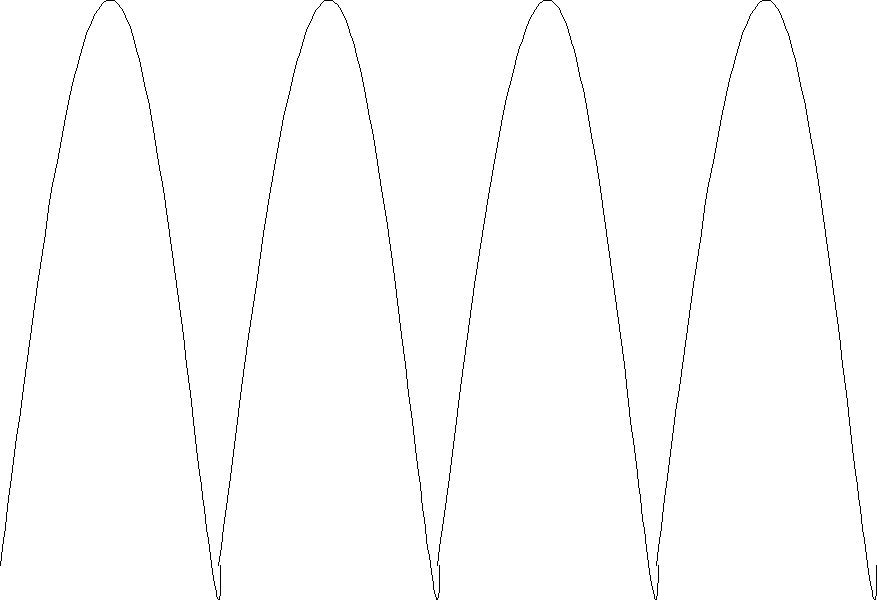

Sygnał wyprostowany

Detekcja dwupołówkowa

0x01 graphic

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,29

0,25

0,18

0,19

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Sygnał wyprostowany

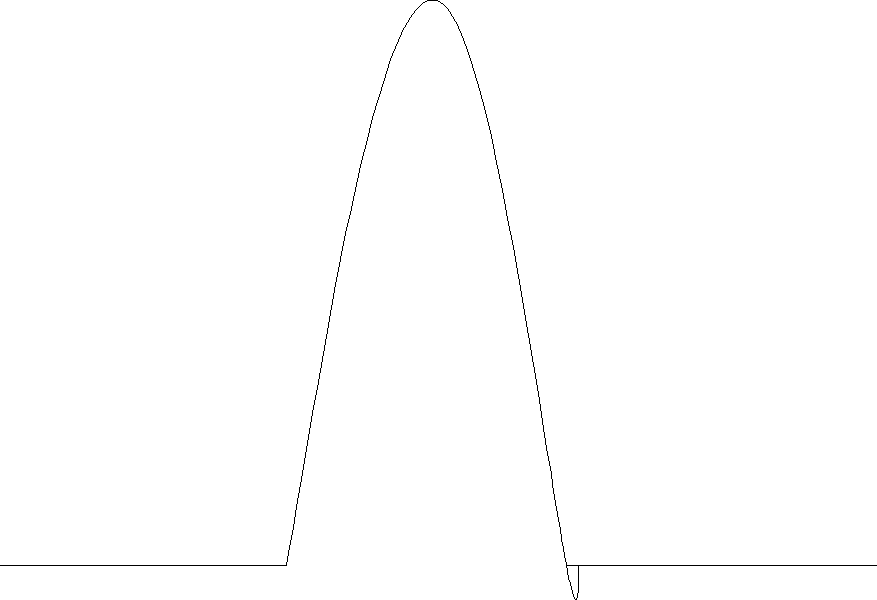

Detekcja jednopołókowa

Dodatnia połówka sygnału

0x01 graphic

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,24

0,28

0,38

0,46

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Sygnał wyprostowany

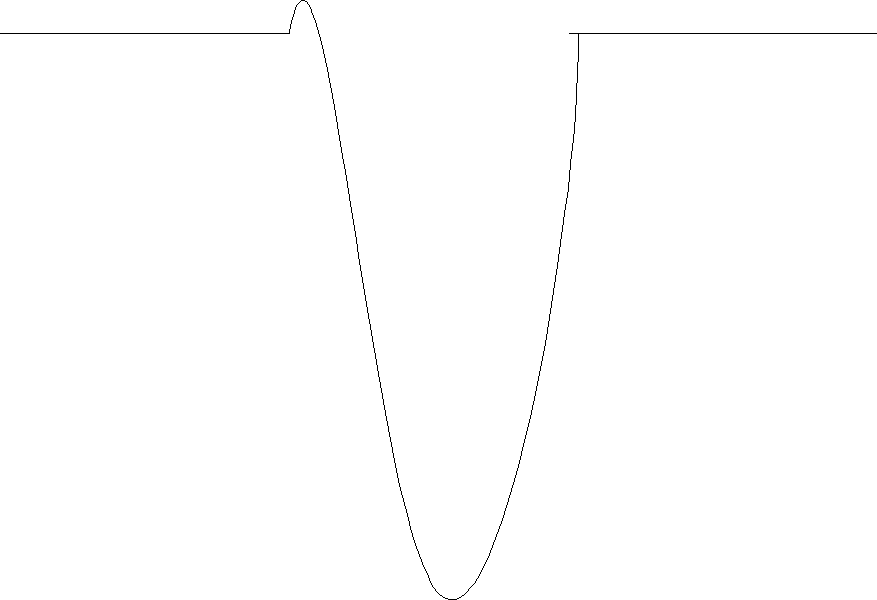

Detekcja jednopołókowa

Ujemna połówka sygnału

0x01 graphic

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,17

0,26

0,19

0,18

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

• kształt sygnału: prostokąt; f = (1±0,05) kHz; Ad=Au= (1±0,05) V; 1 dz - 0,5 V, zakres 1 V

Tabela nr 2

parametr amplitudowy

detekcja sygnału

Usk [V]

Uśr [V]

Uszczyt [V]

Upp [V]

Sygnał wyprostowany

Detekcja dwupołówkowa

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,481

0,025

0,538

0,945

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Sygnał wyprostowany

Detekcja jednopołókowa

Dodatnia połówka sygnału

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,313

0,238

0,405

0,945

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

• kształt sygnału: trójkąt; f = (1±0,05) kHz; Ad=Au= (1±0,05) V; 1 dz - 0,5 V, zakres 1 V

Tabela nr 3

parametr amplitudowy

detekcja sygnału

Usk [V]

Uśr [V]

Uszczyt [V]

Upp [V]

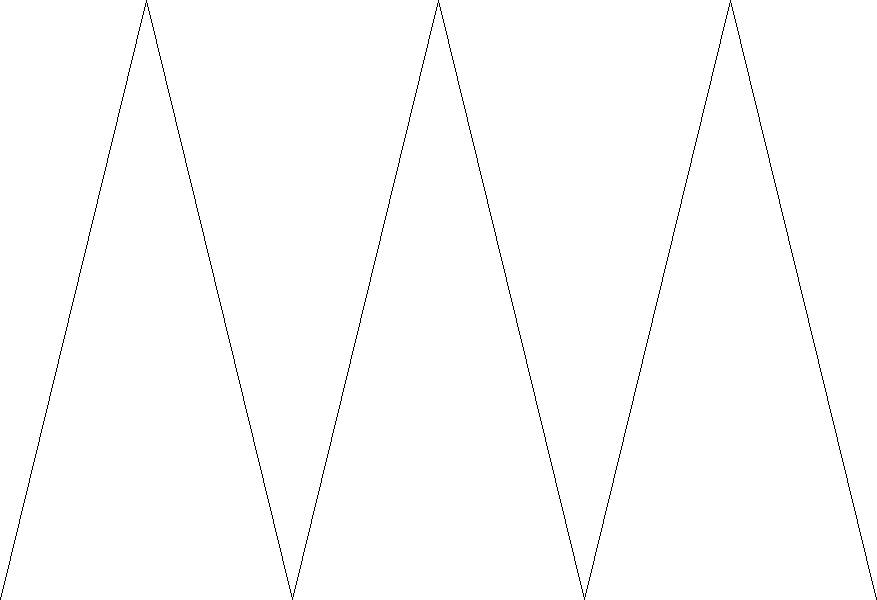

Sygnał wyprostowany

Detekcja dwupołówkowa

0x01 graphic

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,264

0,027

0,415

0,835

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

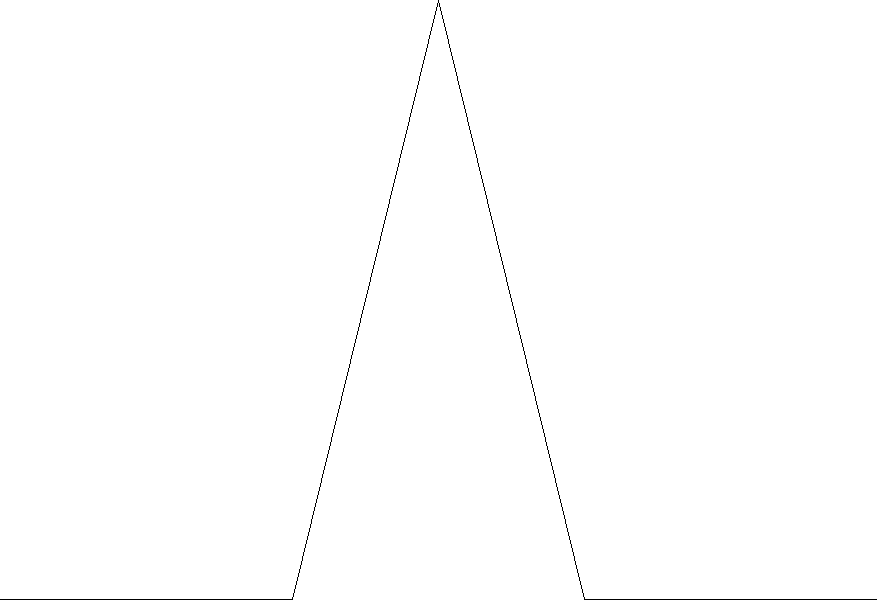

Sygnał wyprostowany

Detekcja jednopołókowa

Dodatnia połówka sygnału

0x01 graphic

Wartości napięć stałych zmierzonych multimetrem cyfrowym

0,183

0,122

0,414

0,835

Kształt sygnału obserwowany na ekranie oscyloskopu (kanał 2)

Usk - wartość zmierzonego napięcia skutecznego

Uśr - wartość zmierzonego napięcia średniego

Upp - wartość zmierzonego napięcia międzyszczytowego

Uszczyt - wartość zmierzonego napięcia maksymalnego

ΔUsk, ΔUśr, ΔUszczyt, ΔUpp - niepewności bezwzględne pomiaru poszczególnych napięć

K - współczynnik kształtu

ΔK - niepewność bezwzględna współczynnika kształtu

F - współczynnik szczytu

ΔF - niepewność bezwzględna współczynnika szczytu

Tabela nr 4

Usk

ΔUsk

Uśr

ΔUśr

Uszczyt

ΔUszczyt

Upp

ΔUpp

K

ΔK

F

ΔF

Sygnał

[V]

[V]

[V]

[V]

[V]

[V]

[V]

[V]

sinusoida

0,30

2,5⋅10-4

0,43

3,2⋅10-4

0,29

2,5⋅10-4

0,27

2,4⋅10-4

0,698

1,1

⋅10-3

0,967

1,6

⋅10-3

sygnał bez detekcji

0,29

2,5⋅10-4

0,25

2,3⋅10-4

0,18

1,9⋅10-4

0,19

2,0⋅10-4

1,160

2,0

⋅10-3

0,621

1,2

⋅10-3

prostowanie

dwupołówkowe

0,24

2,2⋅10-4

0,28

2,4⋅10-4

0,38

2,9⋅10-4

0,46

3,3⋅10-4

0,857

1,5

⋅10-3

1,583

2,7

⋅10-3

prostowanie

jednopołówkowe (+)

0,17

1,9⋅10-4

0,26

2,3⋅10-4

0,19

2,0⋅10-4

0,18

1,9⋅10-4

0,654

1,3

⋅10-3

1,118

2,4

⋅10-3

Prostowanie

jednopołówkowe (-)

prostokąt

0,481

3,4⋅10-4

0,025

1,1⋅10-4

0,538

3,7⋅10-4

0,945

5,7⋅10-4

19,24

0,1

1,119

1,6

⋅10-3

sygnał bez detekcji

0,313

2,6⋅10-4

0,238

2,2⋅10-4

0,405

3,0⋅10-4

0,945

5,7⋅10-4

1,315

2,3

⋅10-3

1,294

2,0

⋅10-3

prostowanie

jednopołówkowe (+)

trójkąt

0,264

2,3⋅10-4

0,027

1,1⋅10-4

0,415

3,1⋅10-4

0,835

5,2⋅10-4

9,778

4,97

⋅10-2

1,572

2,5

10-3

sygnał bez detecji

0,183

1,9⋅10-4

0,122

1,6⋅10-4

0,414

3,1⋅10-4

0,835

5,2⋅10-4

1,500

3,5

⋅10-3

2,262

4,0

⋅10-3

prostowanie

jednopołówkowe (+)

Tabela nr 5

Wartości

Usk

Uszczyt

Y

CY

Upp

Sygnał

[V]

[V]

[dz]

[V/dz]

[V]

sinusoidalny

zmierzone

0,30

0,29

2,3

0,5

0,27

sygnał bez detekcji

0,29

0,18

2,3

0,5

0,19

prostowanie

dwupołówkowe

0,24

0,38

2,3

0,5

0,46

prostowanie

jednopołówkowe (+)

0,17

0,19

1

0,5

0,18

Prostowanie

jednopołówkowe (-)

obliczone

0,41

0,575

2,3

0,5

1,15

sygnał bez detekcji

0,41

0,58

2,3

0,5

1,15

prostowanie

dwupołówkowe

0,41

0,58

2,3

0,5

1,15

prostowanie

jednopołówkowe (+)

0,18

0,25

1

0,5

0,5

Prostowanie

jednopołówkowe (-)

prostokątny

zmierzone

0,481

0,538

2

0,5

0,945

sygnał bez detekcji

0,313

0,405

1

0,5

0,945

prostowanie

jednopołówkowe (+)

obliczone

0,5

0,5

2

0,5

1

sygnał bez detekcji

Sygnał niesymetryczny - nie można wykonać obliczeń

prostowanie

jednopołówkowe (+)

trójkątny

zmierzone

0,264

0,415

2

0,5

0,835

sygnał bez detekcji

0,183

0,414

1

0,5

0,835

prostowanie

jednopołówkowe (+)

obliczone

0,289

0,5

2

0,5

1

sygnał bez detekcji

0.144

0,25

1

0,5

0,5

prostowanie

jednopołówkowe (+)

Przykładowe obliczenia

- obliczenie niepewności bezwzględnej pomiaru napięcia

ΔU = 0,05%rdg + 0,01% pełnej skali

ΔUsk = 0,0005*0,30 + 0,0001*1 = 0,00025 = 2,5⋅10-4 [V]

- wyznaczanie współczynnika kształtu - K - według wzoru:

0x01 graphic

K = 0,30/0,43 = 0,698

- wyznaczanie niepewności bezwzględnej współczynnika kształtu z wykorzystaniem różniczki logarytmicznej

0x01 graphic

ΔK = (2,5⋅10-4 / 0,30 + 3,2⋅10-4 / 0,43) * 0,698 = 0,0011 = 1,1⋅10-3

- wyznaczanie współczynnika szczytu - F - według wzoru:

0x01 graphic

F = 0,29/0,30 = 0,967

- wyznaczanie niepewności bezwzględnej współczynnika szczytu z wykorzystaniem różniczki logarytmicznej

0x01 graphic

ΔF = (2,5⋅10-4 / 0,29 + 2,5⋅10-4 / 0,30) * 0,967 = 0,0016 = 1,6⋅10-3

Obliczenia parametrów sygnałów:

    1. sygnał sinusoidalny

Upp = Y*CY = 2,3 * 0,5 = 1,15 [V]

Uszczyt = Upp/2 = 1,15/2 = 0,575 [V]

Usk = Uszczyt/√2 = 0,575/√2 = 0,41 [V]

    1. sygnał prostokątny

Upp = Y*CY = 2,3 * 0,5 = 1 [V]

Uszczyt = Upp/2 = 1/2 = 0,5 [V]

Usk = Uszczyt = 0,5 [V]

    1. sygnał trójkątny

Upp = Y*CY = 2 * 0,5 = 1 [V]

Uszczyt = Upp/2 = 1/2 = 0,5 [V]

Usk = Uszczyt/√3 = 0,5/√3= 0,289 [V]

Wnioski

W ćwiczeniu tym przyjęto, że niepewności pomiarów napięć wynikają jedynie z błędu, jaki posiada miernik cyfrowy. Zaniedbano błędy, jakie mogą być generowane przez makietę dydaktyczną.

Przed rozpoczęciem ćwiczenia na generatorze sygnałowym ustawiono następujące parametry w celu poprawnego wykonywania pomiarów: częstotliwość: f = (1±0,05) kHz, amplituda: Ad=Au= (1±0,05) V, sygnał stały UDC = 0V. Zakres multimetru cyfrowego dla wszystkich badanych sygnałów wynosił 1 V.

Okres sygnałów wyjściowych wynosił 0,1 ms. Wyjątek stanowi wartość okresu dla sygnału sinusoidalnego wyprostowanego z detekcją jednopołówkową (dodatnia połówka sygnału) - tu okres sygnałów wynosił 0,2 ms.

Obliczone współczynniki kształtu i szczytu różnią się od wartości tych współczynników zamieszczonych w instrukcji do ćwiczenia. Największą wartość współczynnik kształtu osiąga przy prostowaniu dwupołówkowym dla sygnału sinusoidalnego, natomiast dla sygnału prostokątnego i trójkątnego K jest największe, kiedy sygnał jest bez detekcji. Współczynnik szczytu największe wartości osiąga przy prostowaniu jednopołówkowym.

Obliczenia parametrów sygnału sinusoidalnego wykazały iż na urządzeniach pomiarowych ustawiony był zły zakres - wystąpił błąd w wykonywaniu pomiarów podczas ćwiczenia. Przy sygnale prostokątnym i trójkątnym zakres był ustawiony poprawnie.

Dość duży problem podczas wykonywania ćwiczenia sprawiło poprawne ustawianie badanych sygnałów na oscyloskopie; z tego względu nie zdążyłyśmy zrobić wszystkich zaplanowanych pomiarów dla sygnału prostokątnego i trójkątnego.


7
