6. RZUTY BRYŁ

Bryły są przestrzennymi, zamkniętymi kilkoma powierzchniami elementami geometrycznymi. Dla techniki maszynowej ważne są następujące rodzaje brył:

bryły obrotowe - powstałe z obrotu figury płaskiej wokół osi leżącej w
płaszczyźnie figury, np. walec powstały z obrotu prostokąta wokół boku, stożek
z obrotu trójkąta, kula z obrotu koła,

wielościany (bryły graniaste) - tj. bryły, których powierzchnie ograniczone są
płaszczyznami, np. graniastosłup prosty i skośny, ostrosłup, ostrosłup ścięty,
prostopadłościan, równoległościan,

wielościany (bryły foremne) - bryły graniaste, których ściany są jednakowej
wielkości wielokątami foremnymi, jak czworościan, sześcian, ośmiościan itp.

6.1. Przynależność punktów

Znaleźć, leżące na powierzchni bryły (rys.6.1 - 6.4), brakujące rzuty punktów
P, Q, R i określić ich widoczność.

0x01 graphic

Rys.6.1. Prostopadłościan

0x01 graphic

Rys.6.2. Ostrosłup

0x01 graphic

Rys.6.3. Stożek

0x01 graphic

Rys.6.4. Torus

6.2. Zadania

Dorysować brakujący rzut bryły oraz rzuty znajdujących się na jej powierzchni punktów M, N, P, Q, R, S.

0x01 graphic

0x01 graphic

Rys.6.5

7. PRZEKROJE BRYŁ

W wyniku przecięcia bryły płaszczyzną otrzymujemy przekrój. Przekrój ten wyznaczany jest zgodnie z zasadami obowiązującymi przy wyznaczaniu krawędzi przecięcia płaszczyzn. Przekrój wielościanu (graniastosłupa, ostrosłupa) jest wielokątem, natomiast postać przekroju brył obrotowych zależna jest od rodzaju bryły oraz położenia płaszczyzny przekroju względem tej bryły.

7.1. Przekroje stożka

0x01 graphic

Przecinając stożek płaszczyzną
otrzymujemy różne kształty przekroju. Ich rodzaj zależy od kąta nachylenia płaszczyzny względem płaszczyzny podstawy stożka. Na rys.7.1 wyszczególniono wszystkie możliwe rodzaje krawędzi powstałych w wyniku przecięcia pobocznicy stożka płaszczyzną. Przekroje powstałe w wyniku przecięcia stożka tymi płaszczyznami są ograniczone tymi krawędziami oraz odcinkami występującymi w podstawie, gdy płaszczyzna ją przecina.

Przyjmując, że jest kątem nachylenia płaszczyzny tnącej oraz jest kątem nachylenia tworzącej stożka, otrzymujemy następujące rodzaje przekrojów:

okrąg - dla kąta = 0, elipsę - dla kąta zawartego w granicach 0 ,
parabolę - jeżeli kąt = , odcinki proste - dla kąt

hiperbolę - dla kąta zawartego w przedziale: 90o .

7.2. Przekroje walca

0x01 graphic

Przecinając walec płaszczyzną prosto-padłą do jego osi otrzymujemy koło, natomiast przecinając płaszczyzną równoległą - prostokąt (rys.7.2). W przy-padku gdy płaszczyzna przecinająca tworzy z osią walca kąt zawarty w przedziale
0o 90o, otrzymuje się elipsę.

7.3. Przekroje brył w rzutach prostokątnych

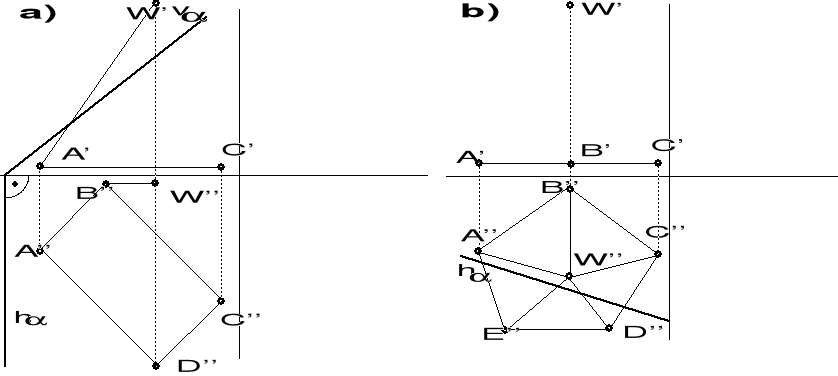

1. Przekrój ostrosłupa płaszczyzną prostopadłą do 0x01 graphic
.

0x01 graphic

Rys.7.3

2. Przekrój stożka płaszczyzną prostopadłą do 0x01 graphic
.

0x01 graphic

Rys.7.4

3. Przekrój walca płaszczyzną poziomo rzutującą prostopadłą do 0x01 graphic
.

0x01 graphic

Rys.7.5

7.4. Zadania

1. Uzupełnić rzuty bryły i przedstawić ją w trzech rzutach po przekrojeniu płaszczyzną .

0x01 graphic

0x01 graphic

Rys.7.6

8. PRZEKROJE BRYŁ WIELOMA PŁASZCZYZNAMI

Postać brył przeciętych wieloma płaszczyznami określona jest przekrojami otrzymanymi z każdego przecięcia płaszczyzną oraz krawędziami przecięcia pomiędzy parami płaszczyzn. Przykłady różnych typowych brył przeciętych wieloma płaszczyznami przedstawiono poniżej.

8.1. Przekroje ostrosłupa

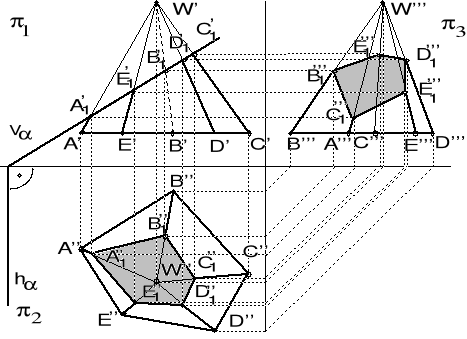

Dla danego rzutu pionowego 0x01 graphic
(głównego) ostrosłupa o podstawie sześciokąta foremnego, przeciętego wieloma płaszczyznami, narysować rzut poziomy 0x01 graphic
(z góry) oraz rzut boczny 0x01 graphic
(od lewej).

0x01 graphic

Rys.8.1

8.2. Przekrój kuli Dla danego rzutu pionowego 0x01 graphic
(głównego), przekrojonej płaszczyznami ,
, i , kuli dorysować rzut poziomy 0x01 graphic
i boczny 0x01 graphic
.

0x01 graphic

Rys.8.2

Przekroje płaszczyznami , i są kołami, które w rzucie na płaszczyznę pionową 0x01 graphic
mają postać odcinków. Przekrój płaszczyzną daje w rzucie bocznym 0x01 graphic
koło o średnicy równej odcinkowi 1'F'. Promień R koła powstałego po przecięciu płaszczyzną poziomą określony jest odcinkiem G'4'. Przekrój otrzymany z przecięcia płaszczyzną ukośną daje w rzucie poziomym i bocznym elipsy, których połowę dużej osi "a" określa na rzutni 0x01 graphic
punkt C. Jest to na rzutni 0x01 graphic
długość odcinka H''C''. Punkt styczności elipsy z zarysem kuli w rzucie poziomym określa punkt D'', a w rzucie bocznym - E'''. Oba punkty wyznaczone są przecięciami płaszczyzny z poziomymi kołami przechodzącym przez środek kuli.

8.3. Zadania

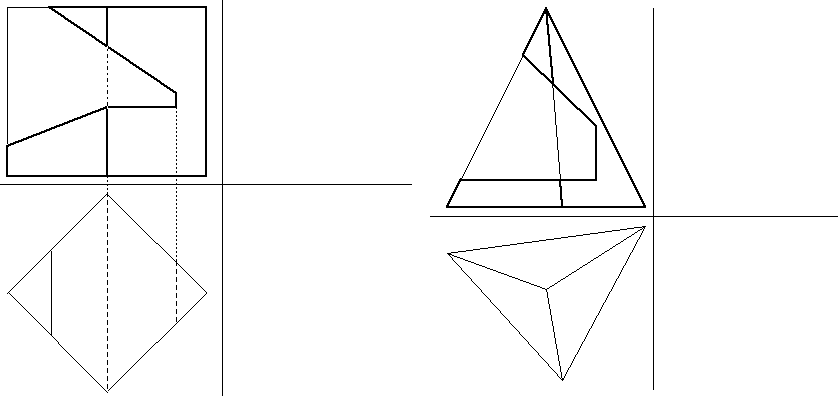

1. Dany jest rzut pionowy i poziomy graniastosłupa o podstawie kwadratu (rys. 8.3), oraz ostrosłupa o podstawie trókątnej (rys.8.4). Dorysować rzut boczny.

0x01 graphic

Rys.8.3 Rys.8.4

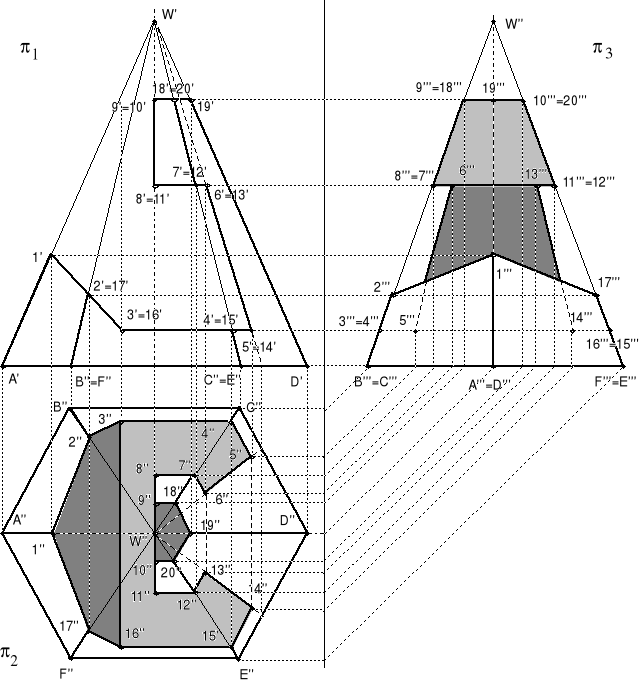

2. Ostrosłup o podstawie sześciokąta (rys.8.5), oraz stożek (rys.8.6) przecięto płaszczyznami. Uzupełnić rzut poziomy oraz dorysować rzut boczny.

0x01 graphic

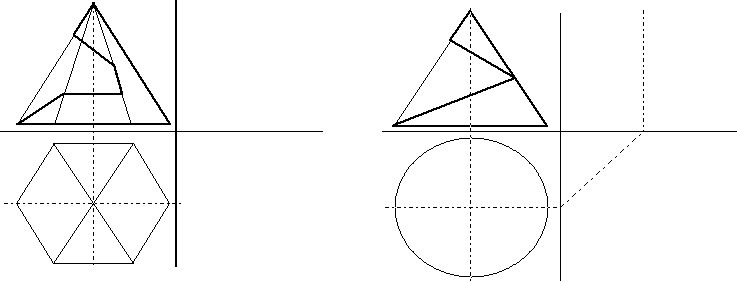

Rys.8.5 Rys.8.6

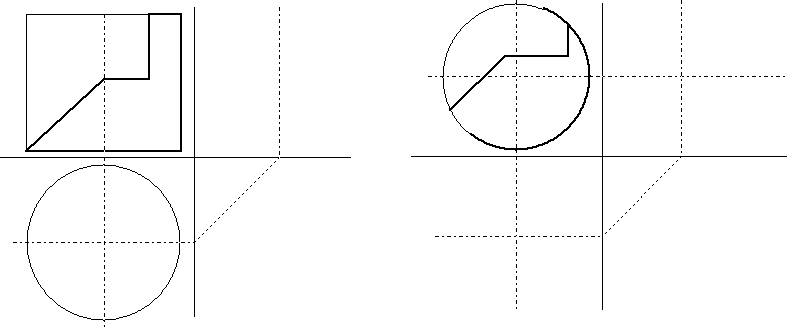

3. Mając dany rzut pionowy kuli (rys.8.7), oraz walca (rys.8.8) przekrojonych trzema płaszczyznami, dorysować rzuty poziomy i boczny.

0x01 graphic

Rys.8.7 Rys.8.8

9. PRZENIKANIE BRYŁ

Linia przenikania brył jest zbiorem punktów wspólnych dla powierzchni obu brył. Najogólniej linię przenikania wyznacza się, posługując się zasadą podobną jak przy wyznaczaniu linii przenikania dwóch płaskich figur, stosując pomocnicze elementy geometryczne (linie, płaszczyzny, kule), którymi przecinamy jednocześnie obie przenikające się bryły. Wspólne punkty otrzymanych w ten sposób przekrojów są punktami leżącymi na linii.

9.1. Szczególne przypadki przenikania

Szczególne przypadki przenikania brył występują wtedy, gdy położenie brył względem siebie jest szczególne. Położenie takie ma miejsce gdy :

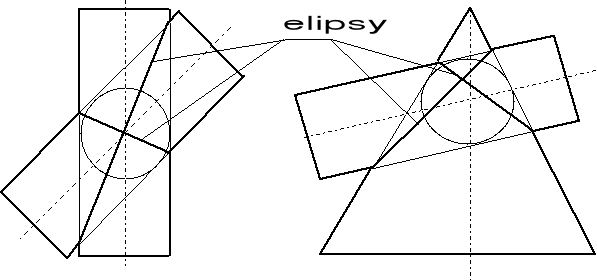

- osie przenikających się brył takich jak dwa walce, dwa stożki oraz walca i stożka przecinają się w płaszczyźnie rysunku oraz gdy możliwe jest wpisanie kuli stycznej do obu brył - ich linią przenikania jest wtedy elipsa, która w rzutach widoczna jest jako linia prosta.

0x01 graphic

Rys.9.1

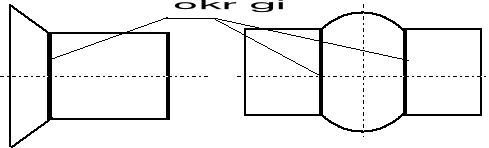

- przenikają się bryły obrotowe o wspólnej osi - linią przenikania jest wtedy okrąg, widoczny w rzutach jako linia prosta.

0x01 graphic

Rys.9.2

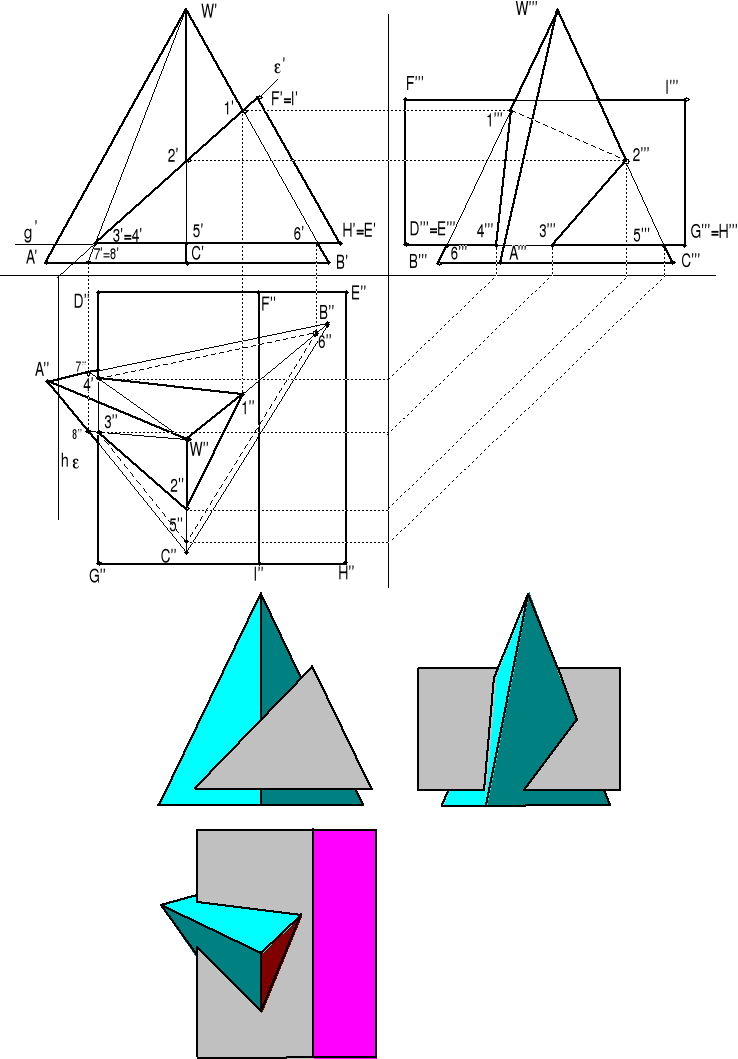

9.2. Przenikanie ostrosłupa z graniastosłupem Linię przenikania ostrosłupa z graniastosłupem wykreśla się przez wyznaczanie przekrojów ostrosłupa z płaszczyznami będącymi powierzchniami graniastosłupa. W poniższym przykładzie są to przekroje ostrosłupa płaszczyznami (D,F,I,G) i (D,E,H,G). Płaszczyzna (F,E,H,I) nie kroi bryły ostrosłupa.

0x01 graphic

Rys.9.3

9.3. Przenikanie stożka z walcem

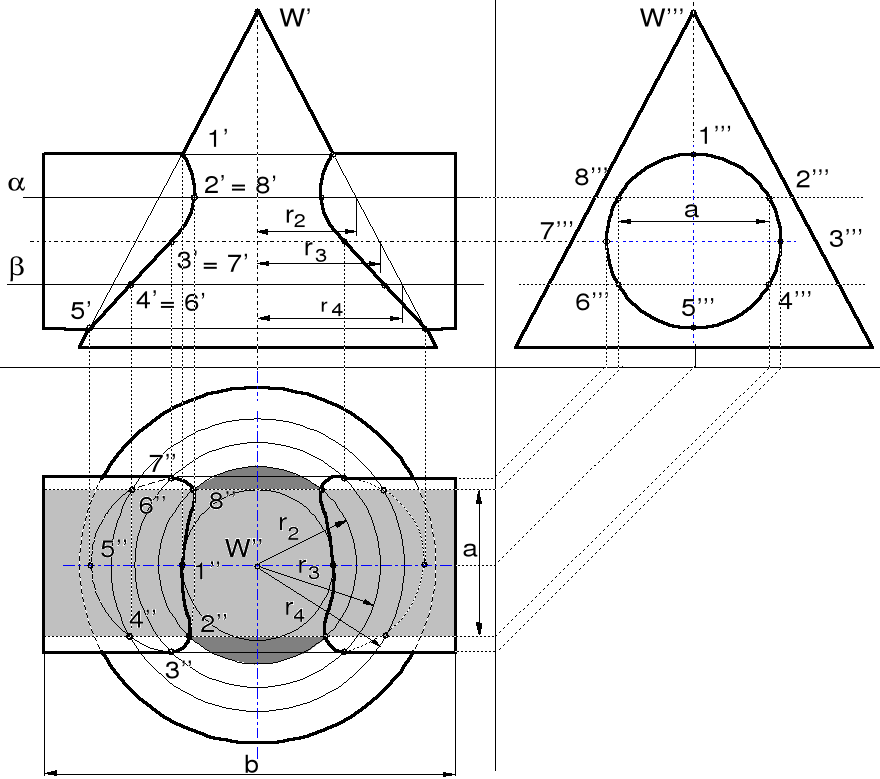

Linię przenikania stożka z walcem wyznacza się za pomocą płaszczyzn równoległych do rzutni poziomej, ponieważ dają one w przecięciu z bryłami najprostsze figury: z walcem - prostokąty, ze stożkiem - koła. Np. krojąc płaszczyzną otrzymuje się: w przekroju stożka okrąg o promieniu r0x01 graphic
, a w przekroju walca prostokąt o szerokości a i długości b. Na przecięciu okręgu i prostokąta otrzymuje się punkty 2 i 8 leżące na poszukiwanej linii przenikania. Liczbę zastosowanych płaszczyzn krojących narzuca dokładność, z jaką chcemy wykreślić linię przenikania.

0x01 graphic

Rys.9.4

9.4. Przenikanie kuli z graniastosłupem foremnym

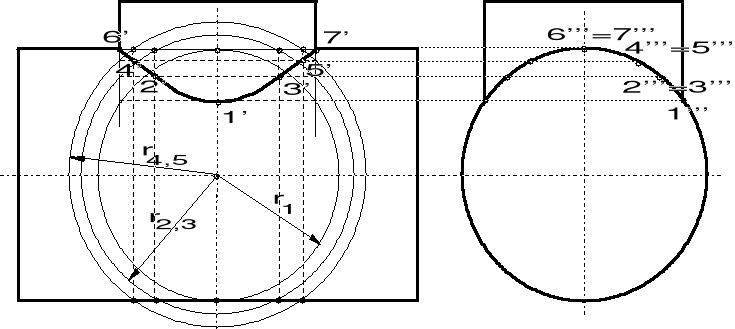

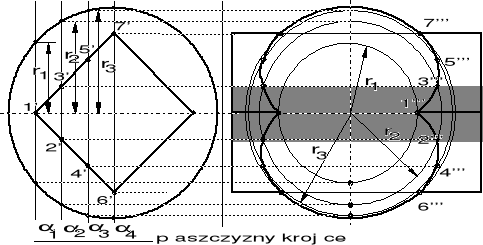

Przy wyznaczaniu linii przenikania między tymi bryłami (rys.9.5) stosuje się płaszczyzny pomocnicze tak ustawione w stosunku do brył, aby otrzymać w przekrojach proste figury, np. koła lub prostokąty. Będą to w tym przypadku płaszczyzny prostopadłe do rzutni pionowej 0x01 graphic
, w wyniku czego otrzymuje się w przekroju koła i prostokąty, których wspólne punkty należą do linii przenikania. Np. przecinając obie bryły płaszczyzną 0x01 graphic
otrzymujemy w przekroju kuli koło o promieniu r0x01 graphic
, natomiast w przekroju graniastosłupa - prostokąt (zaciemniony) - punkty 2 i 3 należą do linii przenikania. Liczba pomocniczych płaszczyzn użytych do wyznaczenia linii przenikania zależy od dokładności, z którą chce się wyznaczyć tę linię.

0x01 graphic

Rys.9.5

9.5. Przenikanie dwóch walców

W celu wyznaczenia lini przenikania walca z walcem, ale również stożka ze stożkiem i walca ze stożkiem w przypadku gdy osie tych brył są równoległe do jednej z rzutni i przecinają się, stosuje się metodę kul współśrodkowych, tak jak to pokazano na rys.9.6.

0x01 graphic

Rys.9.6

9.6. Zadania

Wyznaczyć linie przenikania poniższych brył.

0x08 graphic
0x01 graphic

Rys.9.7

10. BRYŁY W RZUTACH PROSTOKĄTNYCH I
AKSONOMETRYCZNYCH

Do przedstawiania kształtów przedmiotów w sposób poglądowy, w jednym rzucie, służą w zapisie konstrukcji (w rysunku technicznym maszynowym) rzuty aksonometryczne. Spośród trzech znormalizowanych (norma PN-82/01619) rodzajów tych rzutów dwa z nich: rzuty izometryczne i rzuty dimetryczne ukośne, są stosowane najczęściej.

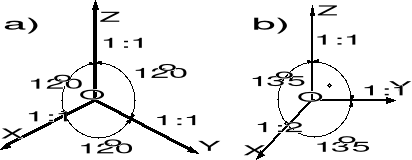

W "izometrii" (rys.10.1a) osie współrzędnych na płaszczyźnie rysunku są rozstawione pod kątami 1200x01 graphic
względem siebie, a wymiary przedmiotu równoległe do którejkolwiek z osi układu są skrócone w jednakowym stopniu.

0x01 graphic

W "dimetrii" (rys.10.1b) na płaszczyźnie rysunku, między osią z i y jest kąt prosty, a trzecia oś x usytuowana jest pod kątem 1350x01 graphic
w stosunku do osi
z i y. W rzucie takim wszystkie wymiary przedmiotu równoległe do płaszczyzny yoz są przedstawione bezskrótowo, a wymiary równoległe do osi x są skrócone o połowę.

Rys.10.1

10.1. Przykłady

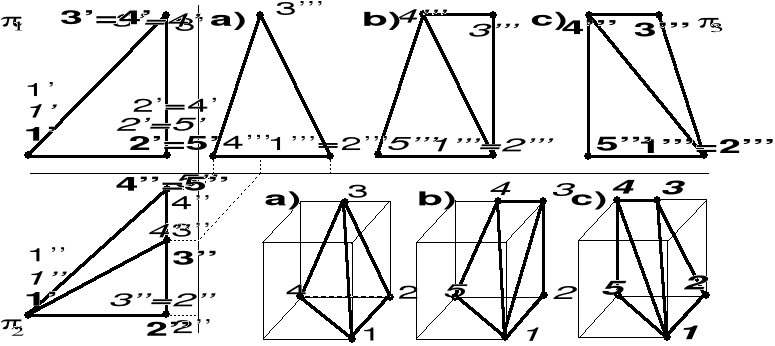

Czy dla danych dwóch rzutów bryły, na płaszczyznę pionową 0x01 graphic
oraz poziomą 0x01 graphic

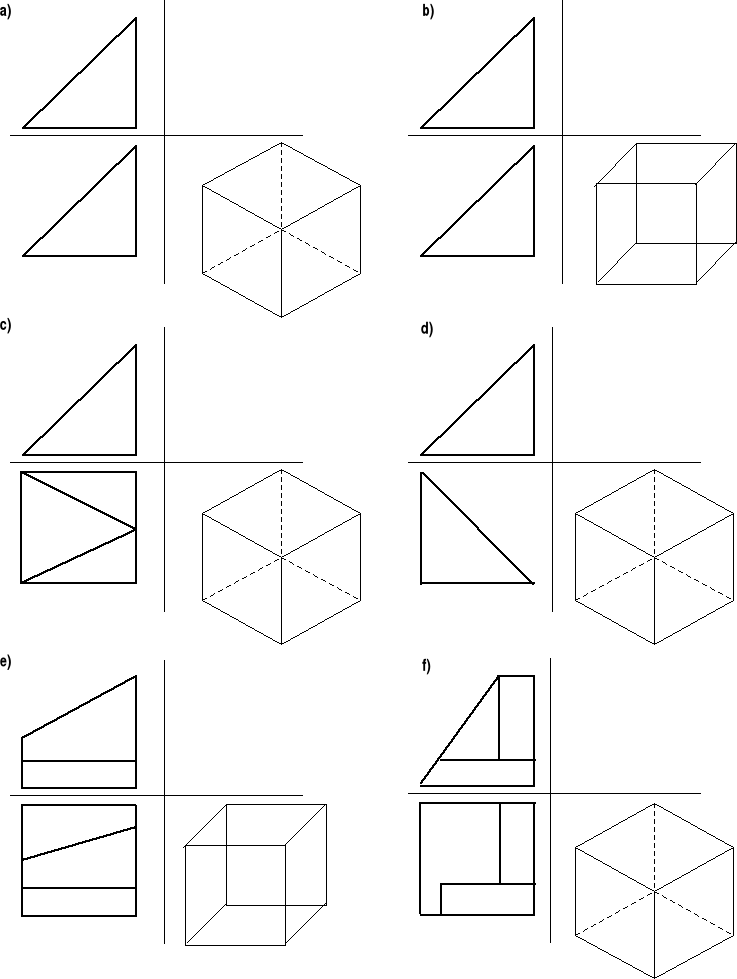

, mogą istnieć różne rzuty boczne ? Możliwe rozwiązania (a,b,c) odpowiadające różnym bryłom łącznie z ich rzutami aksonometrycznymi dimetrycznymi przedstawione są na poniższym rysunku.

0x01 graphic

Rys.10.2

10.2. Zadania

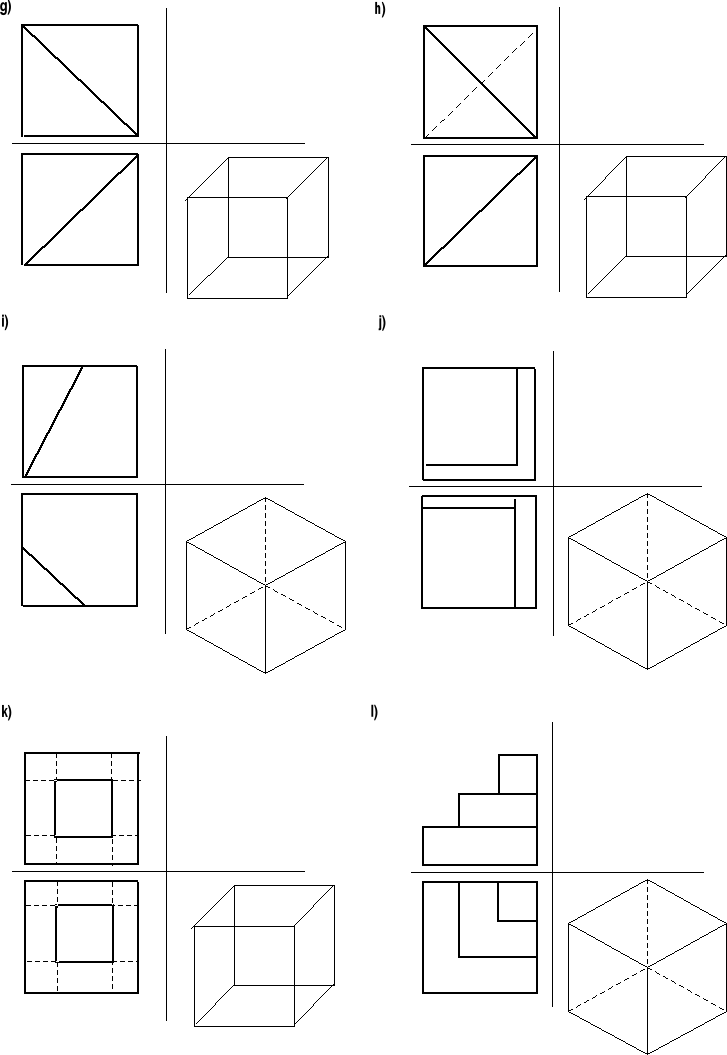

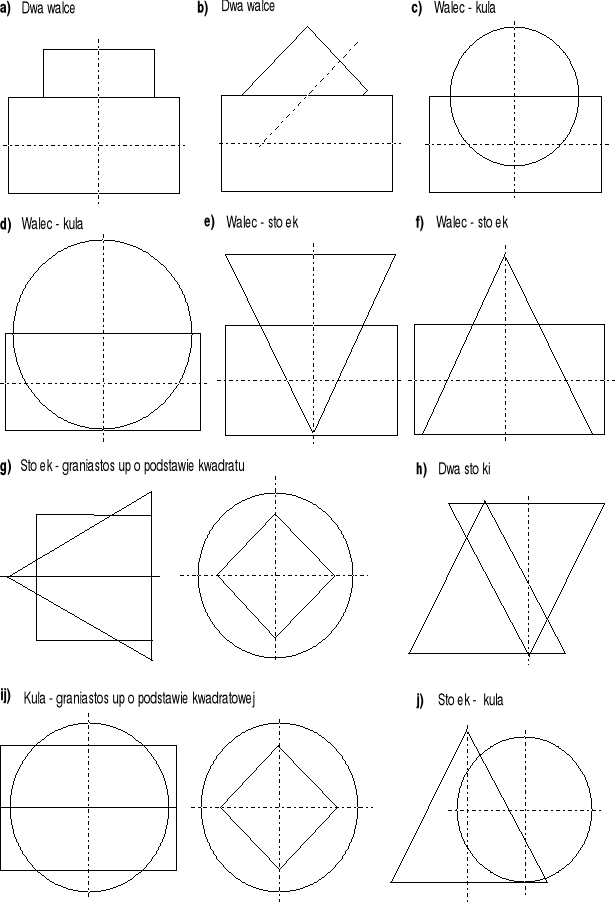

Dorysować rzut boczny bryły i przedstawić ją w aksonometrii dimetrycznej względnie izometrycznej.

0x01 graphic

0x01 graphic

Rys.10.3

46

47

i) Kula - graniastosłup o podstawie kwadratowej j) Stożek - kula
