AGH Materiałoznastwo Elektrotechniczne Laboratorium				Grupa 2: Paweł Mikrut Seweryn Kwieciński Łukasz Uszko Damian Barczyk Igor Parka Rafał Kaszyca Tomasz Jedynak Łukasz Gębarowski
^wydział EAIiE	^rok akademicki 2011/2012		^rok studiów II
Temat : Ćwiczenie 7 Badanie charakterystyk rezystorów nieliniowych
^data wykonania 08.12.2011		^data zaliczenia			^ocena

1. Wyznaczanie charakterystyki temperaturowej termistorów.

1.

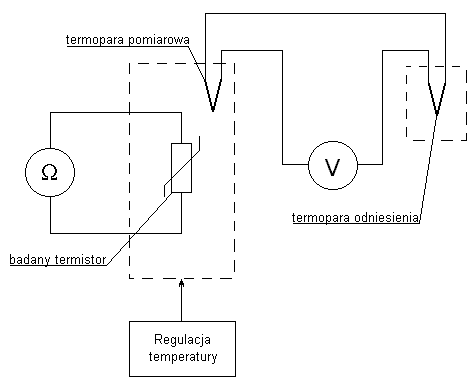

   układ pomiarowy:

2. tabela pomiarowa i wykresy:

Termistor nr		1	2	3	4	5	6
Napięcie [mV]	Temperatura [C]	Rezystancja [kΩ]			Rezystancja [Ω]
0,70	21	0,466	0,62	3,13	128,2	12,3	65,3
0,98	28	0,374	0,469	2,48	95,7	12,3	54,5
1,30	36	0,292	0,33	1,89	69,2	12,3	43,7
1,60	43,5	0,235	0,24	1,445	51,3	12,3	35,1
1,90	51	0,19	171,3	1,1	38,1	12,3	27,9

3. wyznaczenie parametrów badanych termistorów:

gdzie: R_T0,R_T - rezystancja termistora w temperaturze To i T,

B - stała wyznaczona doświadczalnie ze wzoru:

Termistor nr	1	2	3	4	5	6
Stała B	32,029	-200,686	37,332	43,318	0	30,358

Temperaturowy współczynnik rezystancji charakteryzuje zmiana

rezystancji termistora pod działaniem temperatury:

2. Badanie warystorów:

1. układ pomiarowy:

2. tabele i wykresy pomiarowe:

Warystor Nr 2
Przyłożone napięcie [V]	Nateżęnie prądu [uA]
100	>0,1
200	>0,1
300	0,3
400	9,3
420	18,2
440	39
460	90
480	236
500	840
510	1850
520	4800
530	>5000

Warystor Nr 4
Przyłożone napięcie [V]	Natężenie prądu [uA]
100	3,1
300	45,3
500	244 Pobierz cały dokument warystory.sprawko.elektrotechnika.agh.doc rozmiar 447 KB
