METODY WALCOWANIA

W procesie walcowania żądany kształt przedmiotu otrzymuje się wskutek odkształcenia plastycznego metalu między obracającymi się walcami. W zależności od kierunku obrotów walców, względem siebie i w stosunku do obrabianej części, ich położenia i kształtu oraz rodzaju ruchu walcowanego materiału, rozróżnia się trzy zasadnicze rodzaje walcowania:

  • wzdłużne

  • poprzeczne

  • 0x08 graphic
    skośne

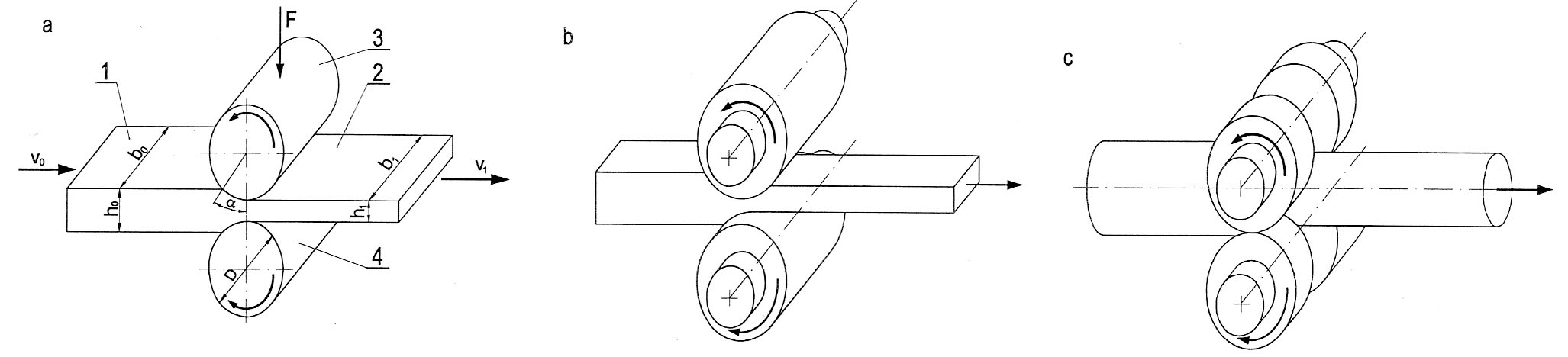

Rys. 1. Geometria procesu oraz podstawowe schematy walcowania wzdłużnego:

a - geometria procesu walcowania

  1. materiał wsadowy

  2. walcówka

  3. walec górny

  4. walec dolny

b - walcowanie wzdłużne wyrobów płaskich (beczki walców płaskie)

c - walcowanie wzdłużne kształtowników (beczki walców bruzdowe)

Podczas walcowania wzdłużnego odkształcenie zachodzi między dwoma walcami o osiach równoległych, obracającymi się w przeciwnych kierunkach. Na skutek tarcia występującego między obrabianym metalem a walcami, materiał zostaje wciągnięty między walce, gdzie następuje jego odkształcenie. W wyniku odkształcenia początkowa wysokość h0 walcowanego pasma zmniejsza się do wysokości h1 (gniot), szerokość powiększa się nieznacznie z b0 do b1 (poszerzenie), a długość wzrasta w wyraźny sposób z l0 do l1 (wydłużenie). Materiał walcowany wchodzący między walce z prędkością v0 opuszcza je z prędkością v1 wykonując ruch styczny do walców.

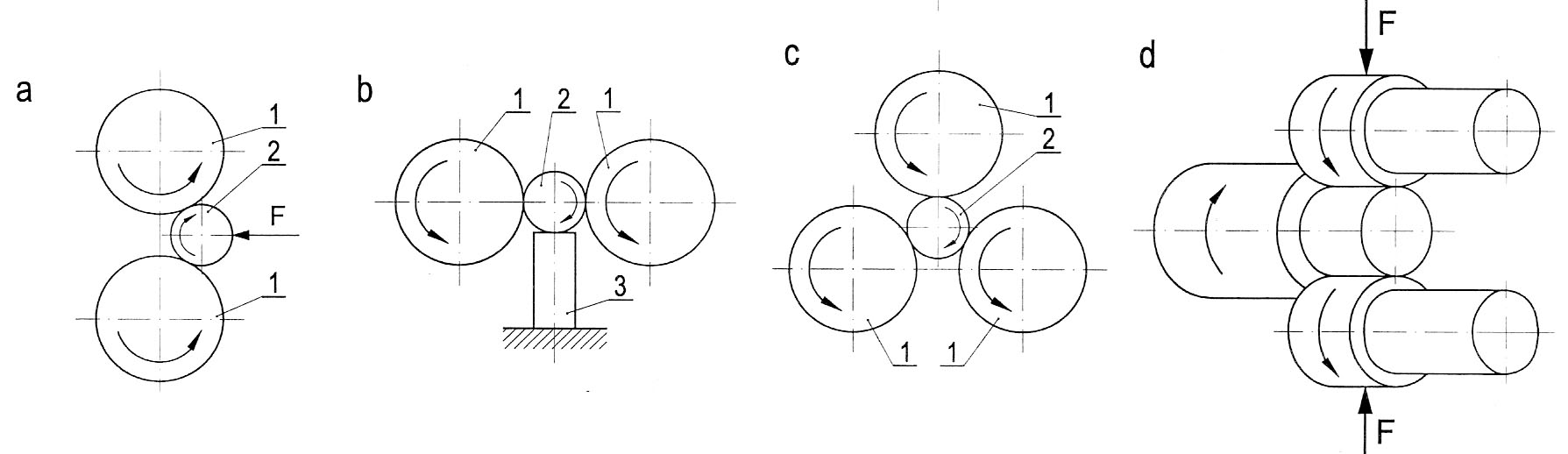

Rys.2. Schematy walcowania poprzecznego:

  1. 0x08 graphic
    dwoma walcami z dociskiem materiału

  2. dwoma walcami z podtrzymką

  3. trzema walcami

  4. w układzie przestrzennym

  1. walec

  2. materiał

  3. podtrzymką

0x08 graphic
Przy walcowaniu skośnym dwa lub trzy walce obracają się w tym samym kierunku, ale ich osie są zwichrowane względem siebie i względem osi walcowanego materiału, dzięki czemu wydłużenie materiału skierowane jest pod kątem różnym od 90° (ok. 80°-87°) w stosunku do wektora obwodowej prędkości walców. W związku z tym materiał walcowany uzyskuje ruch śrubowy (złożenie ruchu obrotowego z postępowym) walcowanie takie nazywamy „przelotowym". Walcowanie skośne stosowane jest głównie do produkcji rur (walcowanie dziurujące lub wydłużające) i sporadycznie do redukcji przekrojów poprzecznych prętów okrągłych, zgodnie ze schematami przedstawionymi na rysunku 3.

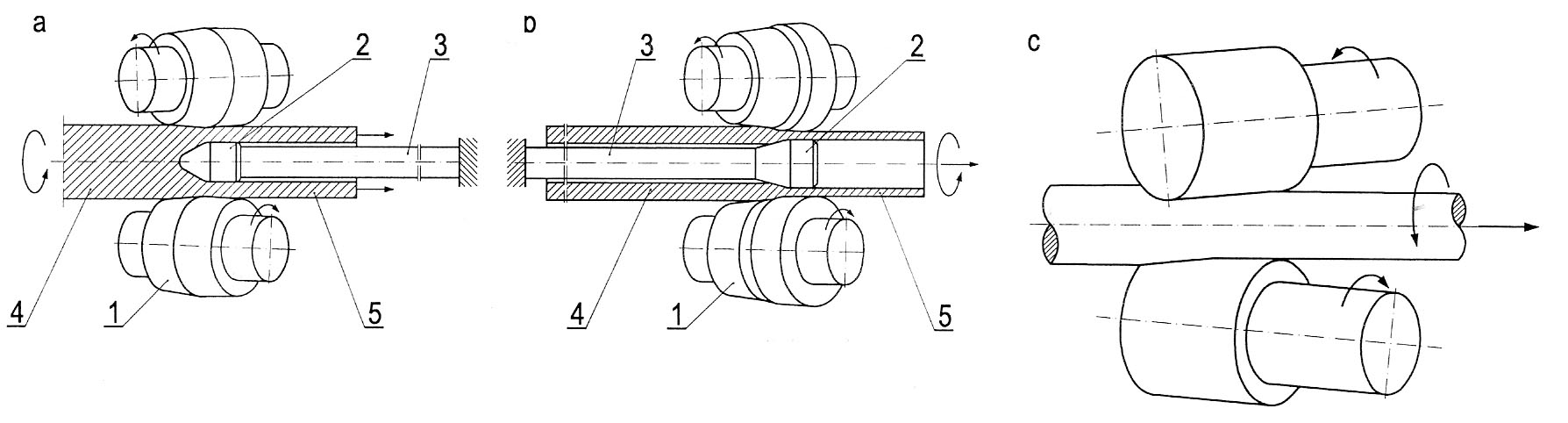

Rys.3. Schematy walcowania skośnego:

  1. walcowanie dziurujące

  2. walcowanie wydłużające

  3. walcowanie skośne rur w układzie przestrzennym

1 - walec

2 - główka dziurująca

3 - trzpień

4 - materiał wsadowy (pręt lub rura)

5 - walcówka (rura lub tuleja)

WARUEK CHWYTANIA METALU PRZEZ WALCE
