10-LAB, Elektrotechnika AGH, Semestr II letni 2012-2013, Fizyka II - Laboratorium, laborki, laborki fizyka, laborki fizyka, lab10


Nr ćwiczenia

Temat ćwiczenia

Ocena z teorii

10


Badanie zjawiska dyfrakcji i polaryzacji światła

Nr zespołu

Nazwisko i imię

Ocena zal. ćwiczenia:

6

Lesiak Michał

Data

Wydział

Rok

Grupa

Uwagi:

30 III 2006

EAI i E

I

3

Cel ćwiczenia

Obserwacja obrazu dyfrakcyjnego pojedynczej szczeliny i badanie wpływu szerokości szczeliny na położenia maksimów i minimów natężenia światła. Wyznaczenie szerokości szczeliny. Poznanie zjawiska polaryzacji światła. Sprawdzanie prawa Malusa

Opracowanie teoretyczne

Równania Maxwella

1.) 0x01 graphic
- prawo Gaussa dla pola E

2.) 0x01 graphic
- prawo Gaussa dla pola B

3.) 0x01 graphic
- prawo Faraday'a

4.)0x01 graphic
- prawo Ampere'a-Maxwella

Równania Maxwella przy tych założeniach wymuszają wspólne w pełni symetryczne rozchodzenie się zmiennych pól 0x01 graphic
i 0x01 graphic
, zależnych od czasu i położenia zgodnie z równaniami:

0x01 graphic
oraz 0x01 graphic
, które są równaniami fali rozchodzącej się z prędkością 0x01 graphic
.

Dla ośrodka innego niż próżnia stałe μ0 i ε0 zastępujemy odpowiednimi wartościami μ i ε.

Interferencja

Interferencja to zjawisko nakładania się fal pochodzących z wielu źródeł.

Dla zjawiska interferencji obszar rozchodzenia się fal składa się z fragmentów, gdzie zupełnie nie ma oscylacji i miejsc, w których jej amplituda ulega podwojeniu. Aby zaobserwować maksima i minima interferencyjne, konieczne jest, aby źródła fal były koherentne, czyli miały tą samą fazę, częstotliwość oraz długość). Białe światło Słońca nie spełnia takiego warunku i dlatego najłatwiej zaobserwować interferencję światła lasera. Doświadczenie Younga pozwala na obserwację tego zjawiska dla światła białego. Przykłady eksperymentalnej obserwacji interferencji fal pochodzących z dwóch źródeł przedstawiono na ilustracji.

Dyfrakcja to zjawisko zmiany kierunku rozchodzenia się fali na krawędziach przeszkód. Jeżeli wiązka fal przechodzi przez wąską szczelinę lub omija bardzo cienki obiekt, to zachodzi zjawisko ugięcia. Zgodnie z zasadą Hygensa każdy punkt w pobliżu krawędzi przeszkody staje się nowym źródłem fali. Jeżeli uwzględnimy zjawisko interferencji, to można zauważyć, że za przeszkodą pojawią się obszary wzmocnienia i osłabienia rozchodzących się fal. Zjawisko dyfrakcji można obserwować dla fal elektromagnetycznych, fal dźwiękowych oraz fal materii.

Natężenie światła na ekranie w dyfrakcji na pojedynczej szczelinie określa wzór: 0x01 graphic
, gdzie Θ jest kątem obserwacji, 0x01 graphic
- długość padającego światła, b - szerokość szczeliny, 0x01 graphic
- maksymalna wartość natężenia padającego światła.

0x01 graphic
dla x << l

Io - natężenie światła dla maksimum, centralnego.

Wymiary geometryczne a, x, l oraz dany kąt są przedstawione na rysunku.

0x01 graphic

Dla każdego minimum zachodzi równości:

0x01 graphic
, n = ±1, 2, ...

Polaryzacja

W polaroidach do uzyskania światła spolaryzowanego wykorzystuje się zjawisko absorpcji optycznej. Wektor0x01 graphic
wyznaczające płaszczyznę drgań ciągu fal padającego prostopadle na płytkę można zastąpić jego składowymi, E1=Esin0x01 graphic
równoległą do kierunku polaryzacji oraz E2=Ecos0x01 graphic
prostopadłą do tego kierunku. Przez płytkę przechodzi tylko składowa prostopadła. Jeżeli na drodze spolaryzowanego światła umieścimy drugą płytkę polaryzującą - analizator, obracając go zaobserwujemy zmianę natężenia światła. Gdy amplituda spolaryzowanego światła padającego na analizator wynosi Em to amplituda światła wychodzącego jest równa E=Emcos0x01 graphic
, gdzie 0x01 graphic
jest kątem między kierunkami polaryzacji polaryzatora i analizatora. Ponieważ natężenie światła jest proporcjonalne do kwadratu amplitudy otrzymujemy równanie:

I=Imcos20x01 graphic

Im-maksymalne natężenie przechodzącego światła, występuje wtedy gdy kierunki polaryzacji są równoległe.

Powyższa równość nosi nazwę prawa Malusa.

Rodzaje polaryzacji

Jeżeli pola E i B są stałe to mówimy, że fala jest spolaryzowana liniowo. Kierunek polaryzacji wektora E zdefiniowany jest jako kierunek polaryzacji.

Jeżeli wektory E i B mają stałą wartość, ale rotują z pewną częstotliwością po jakiejś płaszczyźnie to mówimy, że fala jest spolaryzowana kołowo.

Jeżeli wartość wektorów zmienia się po drodze rotacji jak w elipsie to mówimy, że fala jest spolaryzowana eliptycznie.

Metody wytwarzania światła spolaryzowanego:

- przez podwójne załamanie w krysztale

Budowa i zasada działania laserów:

Laser składa się z substancji czynnej, w której uzyskuje się akcję laserową (wzmacnianie lub generacja spójnego promieniowania elektromagnetycznego) i rezonatora optycznego. Warunkiem zaistnienia akcji laserowej jest inwersja obsadzeń poziomów energetycznych, jest to stan charakteryzujący się nadmiarem cząsteczek o wyższych energiach (rozkład antyboltzmanowski). Typowo uzyskuje się ją w układzie trzech (lub czterech) poziomów energetycznych: podstawowego, wzbudzonego i leżącego między nimi poziomu metatrwałego, to jest charakteryzującego się względnie długim czasem życia, atomy przeprowadza się (tzw. pompowanie lasera) do poziomu wzbudzonego na kilka sposobów: oświetlając substancję czynną silnym światłem o dostatecznej energii fotonów z a pomocą np. innego lasera lub błysku flesza (tzw. pompowanie optyczne), za pomocą wyładowania elektrycznego (lasery gazowe), wykorzystując energię reakcji chemicznych, za pomocą wiązki elektronowej, zderzeń atomów itd. Ostatni sposób wykorzystany jest w laserze helowo-neonowym. Atomy przechodzą do poziomu metatrwałego. Pojedynczy foton wypromieniowany spontanicznie z poziomu metatrwałego w kierunku osi lasera napotyka na swojej drodze wzbudzone atomy. Ze względu na zapewnioną inwersję obsadzeń emisja wymuszona przeważa nad absorpcją i fotony się mnożą. Powstająca wiązka jest lawiną spójnych fotonów o energii określonej przez foton wymuszający. Udział niekorzystnego, zakłócającego światła pochodzącego z emisji spontanicznej minimalizuje się umieszczając substancję czynną w rezonatorze optycznym zbudowanym zazwyczaj z dwóch płaskich, równoległych zwierciadeł (jedno półprzepuszczalne) umieszczonych tak, że odległość między mini jest równa całkowitej wielokrotności jakieś jednej wybranej długości fali.

Typy laserów:

- Lasery rubinowe:

Substancją czynną jest kryształ korundu z domieszką jonów chromu, pompowany optycznie fleszem, pracują impulsowo, emitują światło czerwone

- Lasery helowo-neonowe:

Wypełnione mieszaniną helu i neonu pod niskim ciśnieniem, pompowane elektrycznie i poprzez zderzenia atomów, emitują światło czerwone λ = 632,8[nm], ostatnio konstruuje się lasery helowo-neonowe emitujące również światło zielone, wykorzystywane w badaniach naukowych oraz ze względu na prostą budowę w dydaktyce i niektórych zastosowaniach praktycznych.

- Lasery molekularne CO2:
Wypełnione dwutlenkiem węgla z dodatkiem azotu i helu, emitują impulsowo lub ciągle światło podczerwone, przestrajalna długość emitowanej fali w obszarze ok. λ = 10 µm, charakteryzują się w dużą mocą, zastosowania przemysłowe i badawcze.
- Lasery półprzewodnikowe:
Rodzaj diody luminescencyjnej bardzo szerokie zastosowania - od badawczych do najszerszych użytkowych: telekomunikacja, odtwarzacze kompaktowe, celowniki, czytniki kodu paskowego itp.

Własności światła laserowego:

1. Duża gęstość mocy,

2. Monochromatyczność (małe rozmycie energetyczne promieniowania),

3. Równoległość (mały kąt rozbieżności wiązki),

4. Duża spójność czasowo-przestrzenna wiązki (zdolność do interferencji),

5. Polaryzacja liniowa.

Spójność czasowa.

Fale nazywamy wzajemnie spójnymi, jeżeli ich względna faza (różnica faz) nie zmienia się w czasie; są one zdolne do interferencji. Spójność czasowa to zdolność do interferencji dwóch fal świetlnych wychodzących w tym samym kierunku z tego samego punktu źródła światła w dwóch różnych chwilach ze względnym opóźnieniem t.

Spójność przestrzenna.

Spójność przestrzenna do zdolność do interferencji światła ze źródła rozciągłego po zapewnieniu całkowitej spójności czasowej. Rozciągłym źródłem światła jest równomiernie świecący krążek o średnicy 2r0 oddalony o L od układu dwóch szczelin. Odległość między szczelinami wynosi R0. Jeżeli na ekranie otrzymamy układ prążków interferencyjnych o kontrastowości V = 0,707, to okrąg o promieniu R0 jest obszarem spójności światła w płaszczyźnie szczelin.

Opracowanie wyników

Część I: Polaryzacja światła

1. Narysować wykres zależności względnego natężenia światła przechodzącego przez polaryzator i analizator I/I0 w funkcji kąta skręcenia analizatora α.

2. Określić niepewność pomiaru wielkości I/I0 oraz α. Wyniki zamieścić w tabeli i na wykresie.

3. Na wykres doświadczalny nanieść przewidywaną przez prawo Malusa zależność teoretyczną. Odpowiedzieć na pytanie czy prawo Malusa dobrze opisuje uzyskane w ćwiczeniu wyniki.

I0 ≈ 1800 [w umownych jednostkach] - wartość maksymalna natężenia

ΔI ≈ 100 (na podstawie wykonanych pomiarów dla I0) ⇒ ΔI/I0 = 0.05

Offset ≈ 25

Podziałka na polaryzatorze jest co 1°, jednak ze względu na warunki wykonywania ćwiczenia (drgania stolika) przyjmuję:

Δα=5°

Korzystam z prawa Malusa (I=Imcos20x01 graphic
- objaśnienie we wstępie) do wyliczenia wartości teoretycznych.

Tabela przedstawia natężenie z uwzględnieniem offsetu.

α [°]

I

I/I0

I teoretyczne

I/I0 teoretyczne

0

1755

0,98

1800

1,00

10

1712

0,95

1746

0,97

20

1694

0,94

1589

0,88

30

1655

0,92

1350

0,75

40

1535

0,85

1056

0,59

50

1270

0,71

744

0,41

60

963

0,54

450

0,25

70

523

0,29

211

0,12

80

191

0,11

54

0,03

90

11

0,01

0

0,00

100

29

0,02

54

0,03

110

214

0,12

211

0,12

120

647

0,36

450

0,25

130

1025

0,57

744

0,41

140

1386

0,77

1056

0,59

150

1583

0,88

1350

0,75

160

1665

0,93

1589

0,88

170

1704

0,95

1746

0,97

180

1755

0,98

1800

1,00

190

1765

0,98

1746

0,97

200

1735

0,96

1589

0,88

210

1655

0,92

1350

0,75

220

1534

0,85

1056

0,59

230

1279

0,71

744

0,41

240

980

0,54

450

0,25

250

580

0,32

211

0,12

260

199

0,11

54

0,03

270

22

0,01

0

0,00

280

55

0,03

54

0,03

290

302

0,17

211

0,12

300

711

0,40

450

0,25

310

1124

0,62

744

0,41

320

1423

0,79

1056

0,59

330

1581

0,88

1350

0,75

340

1709

0,95

1589

0,88

350

1774

0,99

1746

0,97

360

1755

0,98

1800

1,00

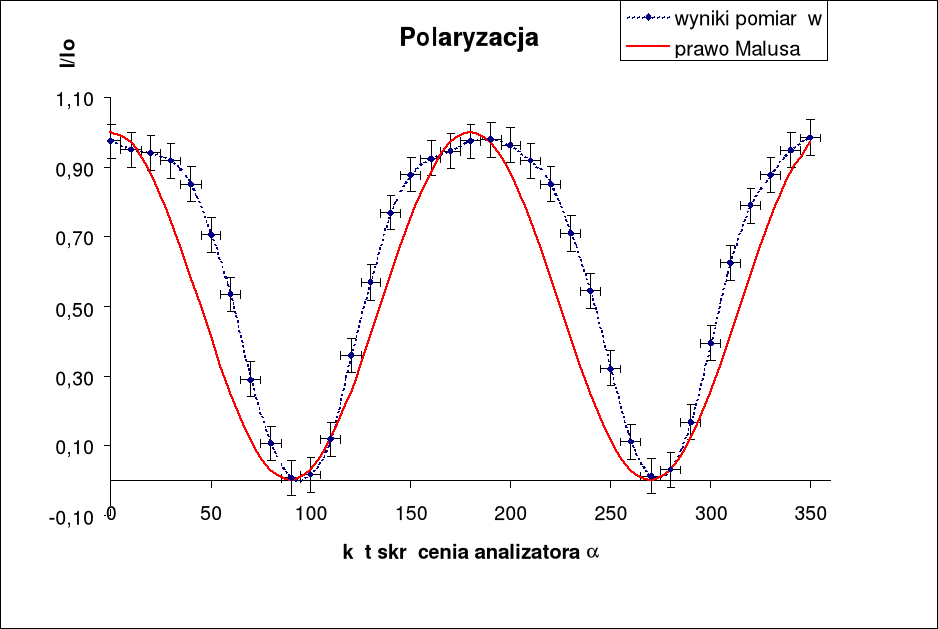

Załączony wykres wskazuje na bardzo dużą zgodność otrzymanych wyników z prawem Malusa. Co prawda, nie wszystkie punkty pomiarowe są zgodne w granicach błędów pomiaru z wartościami wynikającymi z teorii, a wyznaczona przez nie krzywa jest nieco „grubsza” od krzywej teoretycznej, jednak nie są to odstępstwa znaczne. Niewątpliwie można stwierdzić, że prawo Malusa dobrze opisuje uzyskane w ćwiczeniu wyniki. Należałoby się bardziej zastanowić nad warunkami, w których było przeprowadzane doświadczenie - o czym we wnioskach końcowych.

Część II: Dyfrakcja

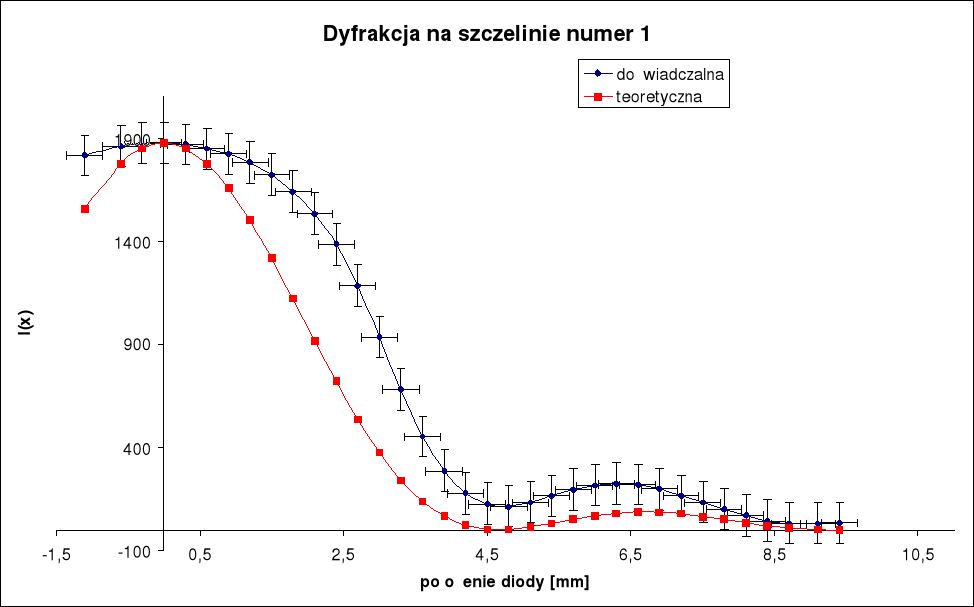

1. Narysować wykres zależności natężenia światła I(x) w funkcji położenia fotodiody x. Zaznaczyć wartość niepewności pomiarowej.

2. Obliczyć, na podstawie uzyskanych położeń pierwszego lub drugiego minimum dyfrakcyjnego, szerokość szczeliny.

3. Określić niepewność pomiarową wyznaczonej szerokości szczeliny.

4. Posłużyć się teorią dyfrakcji na pojedynczej szczelinie oraz wyznaczoną w punkcie 5 szerokością szczeliny, aby wyznaczyć teoretyczny przebieg zależności I(x). Teoretyczny przebieg i doświadczalną krzywą umieścić na tym samym wykresie.

Szerokość szczeliny liczona była ze wzoru: 0x01 graphic
(przy warunku, że w badanym punkcie obserwujemy minimum dyfrakcyjne), gdzie: 0x01 graphic
, 0x01 graphic
- kąt obserwacji, 0x01 graphic
- długość fali światła. We wzorze sinus kąta obserwacji wyliczamy ze wzoru: 0x01 graphic
, gdzie: 0x01 graphic
- oznacza odległość obserwowanego minimum od maksimum centralnego, 0x01 graphic
- odległość szczeliny od fotodetektora. W celu znacznego uproszczenia obliczeń przyjąć możemy, ze dla małych kątów 0x01 graphic
: 0x01 graphic
. Ostatecznie wzór na szerokość szczeliny przyjmie postać: 0x01 graphic
.

Następnie korzystam ze wzoru:
0x01 graphic
do wyliczenia wartości teoretycznych (objaśnienie w opracowaniu teoretycznym).

Błąd pomiarowy obliczam przy użyciu metody pochodnej logarytmicznej:

0x01 graphic
, gdzie:

0x01 graphic
- niepewność położenia fotokomórki względem szczeliny,

0x01 graphic
- niepewność odczytu położenia fotokomórki.

Takie też niepewności zaznaczone są na wykresie.

λ=632,8 nm - długość fali emitowanej przez laser.

l=0,675 m - odległość między szczeliną dyfrakcyjną, a fotodiodą.

Szczelina numer 1:

Udało nam się zaobserwować dwa minima, więc kolejno m=1 oraz m=2:

m

x [mm]

d [μm]

dŚR [μm]

1

4,8

89

91,43

2

9,1

93,88

xŚR = 6,95 mm

0x01 graphic
= 4,6 μm

d = 91,42 ± 4,6 μm - grubość szczeliny dyfrakcyjnej numer 1

I0=1877 - wartość maksymalna natężenia dla szczeliny numer 1

Szczelina numer 2:

m

x [mm]

d [μm]

dŚR [μm]

1

4,9

87,17

88,79

2

9,45

90,40

xŚR = 7,18 mm

Analogicznie: 0x01 graphic
= 4,4 μm

d = 88,79 ± 4,4 μm - grubość szczeliny dyfrakcyjnej numer 2

I0=1873 - wartość maksymalna natężenia dla szczeliny numer 2

Tabela z pomiarami (odległości x są unormowane, tzn. dla położenia x = 0 otrzymujemy maksimum centralne oraz natężenie poprawione jest o offset = 25). AAA - minimum, AAA - maksimum.

Szczelina numer 1

Szczelina numer 2

x [mm]

I(x)

 I(x) - teoretyczne

x [mm]

I(x)

 I(x) - teoretyczne

-1,1

1817

1559

-1,15

1815

1546

-0,6

1862

1777

-0,7

1849

1746

-0,3

1875

1852

-0,35

1866

1841

0

1877

1877

0

1873

1873

0,3

1870

1852

0,35

1863

1841

0,6

1849

1777

0,7

1845

1746

0,9

1823

1659

1,05

1815

1597

1,2

1783

1503

1,4

1767

1406

1,5

1724

1321

1,75

1694

1187

1,8

1641

1122

2,1

1599

957

2,1

1535

918

2,45

1455

731

2,4

1384

719

2,8

1265

524

2,7

1186

536

3,15

990

346

3

935

375

3,5

695

205

3,3

683

242

3,85

437

102

3,6

454

139

4,2

233

38

3,9

287

67

4,55

151

6

4,2

178

23

4,9

105

1

4,5

127

3

5,25

114

13

4,8

114

1

5,6

147

34

5,1

136

13

5,95

185

57

5,4

166

32

6,3

212

76

5,7

197

52

6,65

225

86

6

217

70

7

217

88

6,3

226

83

7,35

193

81

6,6

220

88

7,7

156

67

6,9

199

87

8,05

116

50

7,2

167

79

8,4

78

32

7,5

135

66

8,75

46

17

7,8

101

51

9,1

30

6

8,1

71

35

9,45

25

1

8,4

45

21

9,8

29

1

8,7

33

10

10,15

40

5

9,1

32

1

9,4

35

0

Wnioski:

Widzimy, że dla różnicy rzędu 2,5 μm szerokości szczeliny dyfrakcyjnej wykresy się nieznacznie różnią - można jednak zauważyć, że im węższa szczelina tym większe ugięcie fali i „szersze” maksima. Dla szczeliny numer 1 (szersza) pierwsze minimum występuje dla x=4,8mm. Dla szczeliny numer 2 minimum występuje dla x=4,9.

We wnętrzu obudowy fotodiody mamy krzemowy element czynny w kształcie kwadracika o boku około 0,8 mm. Detektor uśrednia zatem funkcję I(x) po tej długości, co prowadzi m.in. do obniżenia natężenia światła w maksimach i powstania niezerowego sygnału w minimach (gdzie natężenie światła powinno teoretycznie spaść do zera).

0x01 graphic

Również inne odstępstwa eksperymentu od założeń teorii, jak np. nierówne szczeliny czy też niezupełna równoległość wiązki laserowej, przyczyniają się do rozmywania obrazów dyfrakcyjnych. Zasadnicze znaczenie miały też drgania stolika oraz wpływ światła słonecznego na odczyt fotodiody - w trakcie przeprowadzania doświadczenia Słońce chowało się za chmurami, a raz miał miejsce przelotny deszcz (i w związku z tym zrobiło się dużo ciemniej) - można było zauważyć jak w ciągu 5 minut wskazania fotodiody spadły z 1799 do 1720.

Na podstawie tego ćwiczenia można zauważyć, że zjawiska optyczne takie jak polaryzacja i dyfrakcja powinny być badane w szczególnych warunkach. Jest to widoczne przy polaryzacji, gdzie otrzymaliśmy znaczną odchyłkę od teoretycznego modelu przekraczającą w większości przyjęty błąd pomiaru (mniej więcej dla połowy wyników). W przypadku dyfrakcji wykres jest bardziej zbieżny pod względem amplitudy, lecz przebieg pomiarów doświadczalnych pokrywa się z teoretycznym jedynie w kilku punktach. Aby osiągnąć lepsze wyniki należałoby zaciemnić pomieszczenie i zabezpieczyć stół przed drganiami, a także zmniejszyć rozmiary fotodiody.


0x01 graphic

0x01 graphic

0x01 graphic
