POLITECHNIKA WARSZAWSKA WYDZIAŁ BMiP w PŁOCKU ZAKŁAD PTiKM Studia niestacjonarne I stopnia |
LABORATORIUM METROLOGII |
||||
|
Temat ćwiczenia: Pomiary długościomierzem poziomym Abbego |
Nr ćwiczenia 7 |
|||
Rok akademicki |
Semestr |
Grupa |
Nazwisko i imię |
Data wykonania |
Zaliczenie |
2015/2016 |
II |
1 |
|
|
Ocena: |

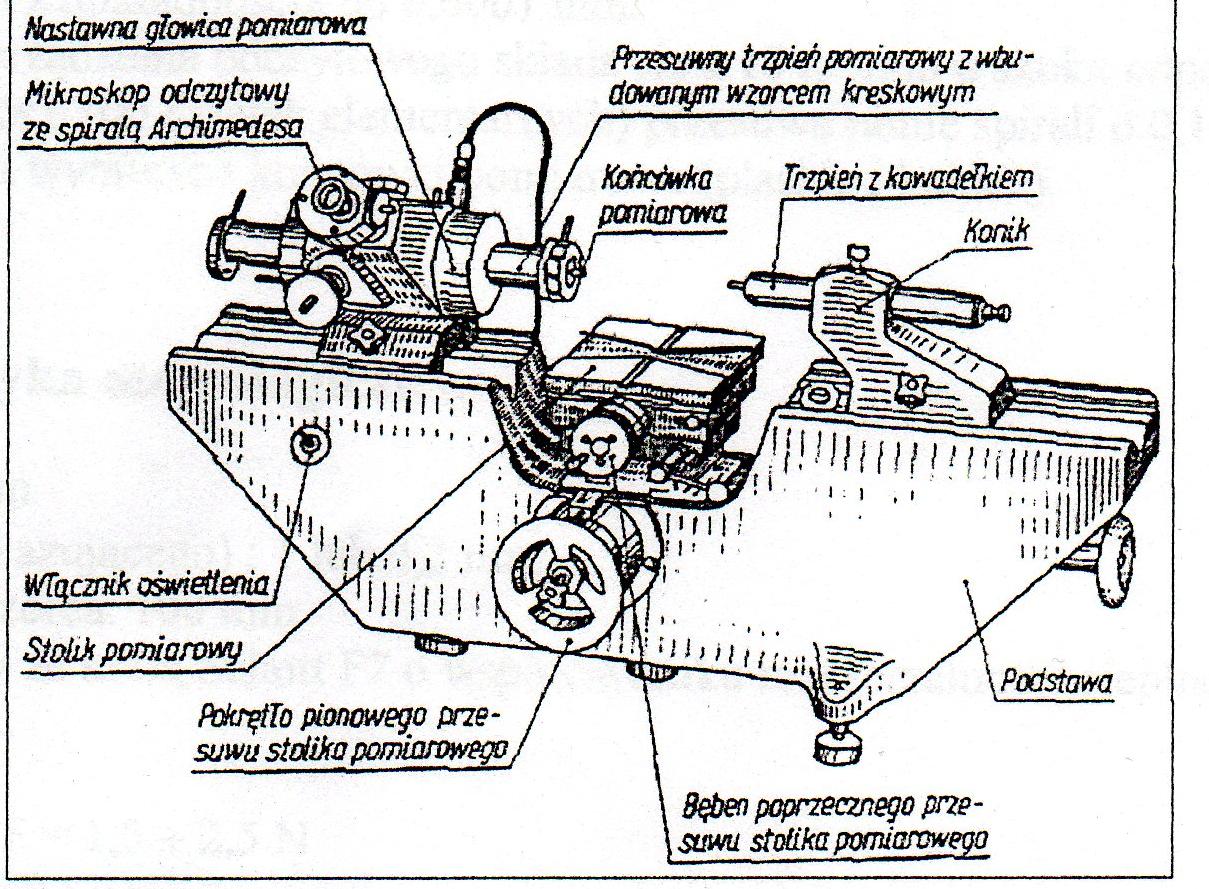

Budowa długościomierza Abbego:
Zasada działania.
Przesuwamy końcówkę pomiarową do mierzonej płaszczyzny i w momencie gdy nastąpi styk następuje zmiana elektronicznego wskaźnika styku (dotknięcie jest sygnalizowane rozszerzaniem się listków wskaźnika). Nastawienie mikroskopu do odczytania polega na obracaniu za pomocą pokrętła szklanej płytki z podziałką kreskową i podwójną spiralą Archimedesa, aż do symetrycznego objęcia kreski milimetrowej wzorca głównego przez podwójne linie spirali w miejscu ograniczonym równoległymi kreskami. W momencie gdy przemieszczamy spiralę następuje obrót podziałki kołowej i po wprowadzeniu wartości całych milimetrów w środek najbliższej spirali Archimedesa, wskazówka ustawi się w pewnym miejscu podziałki kołowej. Odczytujemy wówczas dwa kolejne miejsca po przecinku. Ponownego odczytu dokonujemy w drugim miejscu, w tym samym przekroju, a następnie otrzymany wynik jest odejmowany od poprzedniego. Ponieważ styk odbywa się za pomocą końcówki kulistej φ =2,9753 mm należy pamiętać, że przy pomiarach zewnętrznych wymiar ten należy odjąć od wymiaru końcowego, a przy pomiarach wewnętrznych - dodać.
Zastosowanie:
- pomiary wymiarów zewnętrznych i wewnętrznych,
- pomiary średnic podziałowych gwintów zewnętrznych (wałeczkiem) i wewnętrznych (kulkami),
- pomiary stykowe z naciskiem pomiarowym równym zeru
Charakterystyka metrologiczna.
1. Wartość działki elementarnej wzorca 1mm.
2. Wartość działki elementarnej urządzenia wskazującego 1 lub 0,2 μm.
3. Nacisk pomiarowy F = 1,5÷2,5 N.
4. Nacisk pomiarowy z użyciem elektronicznego wskaźnika styku F = 0 N
Niedokładności pomiarowe oblicza się według wzorów:
