f Celem ćwiczenia jest poznanie zjawisk zachodzących przy włączaniu i wyłączaniu f przekaźnika.

Wprowadzenie

Najczęściej występującym elementem automatyki jest przekaźnik. Wybraną konstrukcję tego elementu pokazuje rys. 1.

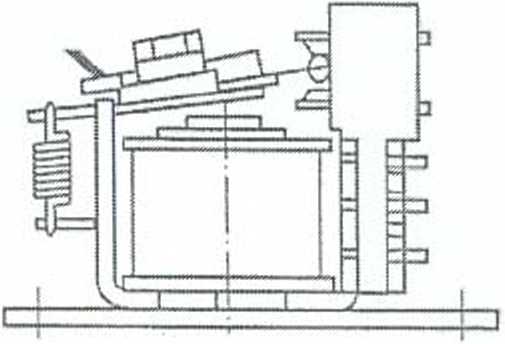

Rys 1 .Widok konstrukcji przekaźnika elektromagnetycznego.

W przekaźniku można wyróżnić dwa podstawowe obwody:

1.    Magnetyczny - składający się z rdzenia, zwory i ruchomej kotwicy.

2.    Elektryczny - który stanowi uzwojenie przekaźnika oraz zespół styków.

Zasada działania przekaźnika obijętnego prądu stałego ,est prosta. Po

przyłożeniu napięcia stałego do uzwojenia przekaźnika, w uzwojeniu tym narasta zgodnie z elektromagnetyczną stałą czasową prąd. P*zy określonej wartości prądu wytworzona przez mego siła elektromagnetyczna przekracza siłę z jaką sprężyna przekaźnika działa na kotwicę. Wówczas rozpoczyna się ruch kotwicy i połączonych z nią styków. Na skutek ruchu kotwicy maleje szczelna powietrzna między rdeniem a kotwicą co zmienia strumień magnetyczny obwodu i powoduje zamdukowanie w uzwojeniu przekaźnika napięcia skierowanego przeciwnie do napięcia zasilania. W tym czasie (w czasie ruchu kotwicy) następuje charakterystycznie zmniejszenie się wartości prądu płynącego w uzwojeniu przekaźnika. Następnie prąd narasta zgocnie z elektromagnetyczną stałą czasową osiąga wartość ustaloną. Kotwica jest

ł

przyciągnięta do rdzenia przekaźnika a jego styki zwiem,e są zwarte. Po przerwaniu
