obwodu prądu następuje zanik siły elektromagnetycznej i sprężyna powoduje powrót kotwicy do położenia wyjściowego. Styki zwierne przekaźnika zostają rozwarte.

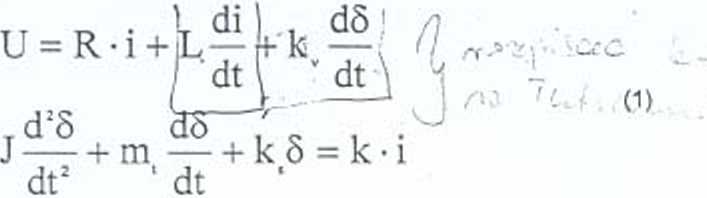

Pracę przekaźnika można opisać równaniem mechanicznym i równaniem elektrycznym. Jeżeli dla uproszczenia przyjmiemy stałość indukcyjności przekaźnika - niezależność od wartości szczeliny powietrznej i brak nasycenia obwodu magnetycznego to wówczas równania opisujące pracę przekaźnika przy zasilaniu ze źródła napięcia przyjmą postać:

gdzie:

K - współczynnik uwzględniający napięc-e indukowane przy "uchu kotwicy

^m, - moment tarcia ruchomych elementów przekaźnika k - współczynnik uwzględn.ajacy zależność momentu wytwarzanego Drzez przekaźnik od prądu.

Przebieg ćwiczenia:

Rozwiązać układ równań (1) przy pomocy programu symulacyjnego TUTSIM Zbadać wpływ współczenmków równania na kształt prądu w uzwojeniu przekaźnika oraz czas działania przekaźnika.
