NE073 KOREKTOR GRAFICZNY Z REGULACJĄ WZMOCNIENIA

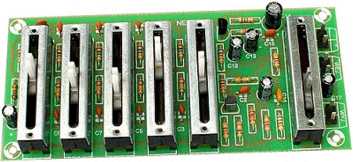

Wymiary zestawu 129 x 59mm

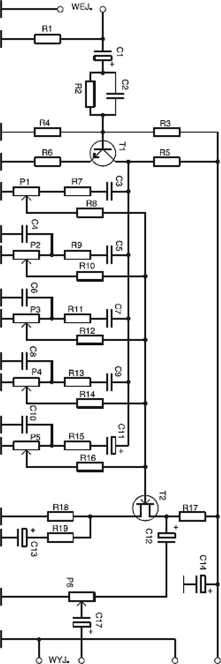

Korektor graficzny jest to wielokanałowy regulator charakterystyki    częstotli

wościowej. Zastosowane potencjometry suwakowe do korekcji w sposób obrazowy ilustrują zarys    przebiegu

charakte rystyki    częstotliwościowej.

Proponowane rozwiązanie    umożliwia

przeprowadzenie korekcji w pięciu punktach pasma częstotliwości takich jak: 60Hz; 400Hz; 1,5kHz; 4kHz; 12kHz. Zasilanie 12VDC. Pobór prądu nie przekracza 10mA.

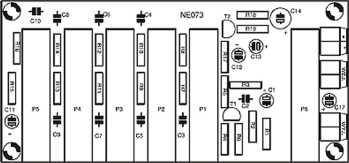

Spis elementów:

R1

R2

R3

R4

R5

R6

R7

R8.10.12.14.16

R9.11.13

R15

R17

R18

R19

C1,12.13

C2

C3

C4.5

C6.7

C8.9

C10

C11

C14

C17

T1

T2

P1 t5

P6

Ptytka 82k

22 - 27k

470k

47k

10k

390fl

220k

1M

100k

180k

6.8 - 8.2k 5,6k 820il 4,7|i

4.7n -r 6.8n MKT 100p MKT 470p MKT 1.5n-r1,8n MKT 3.3n-r 4.7n MKT 22n MKT

10p

47p/16

4,7|x

BC238; BC548 BF245

SVP 47k-r100k 22k - 10Ok NE073
