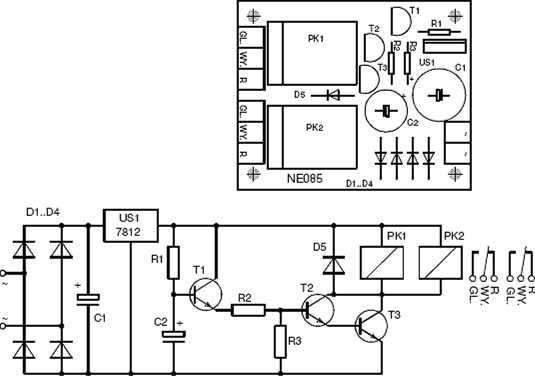

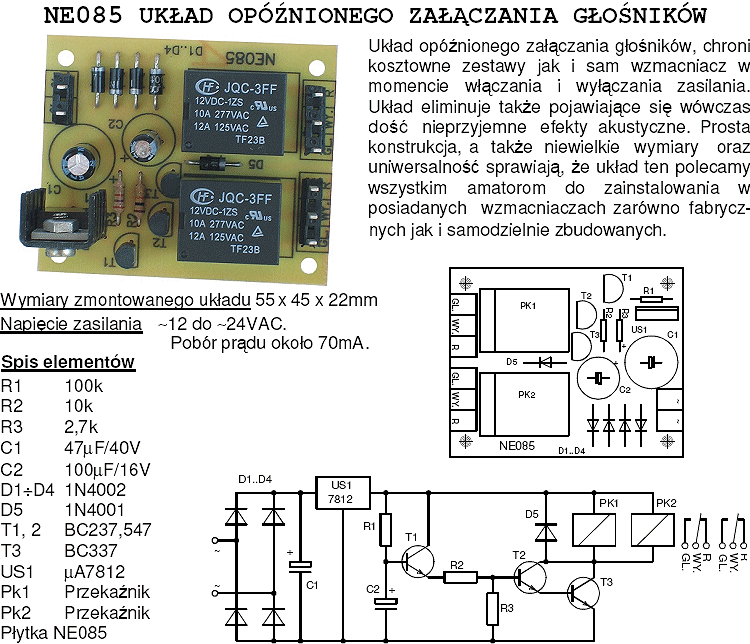

NE085 UKŁAD OPOZNIONEGO ZAŁĄCZANIA GŁOŚNIKÓW

Sois elementów
R1	100k
R2	10k
R3	2.7k
C1	47|xF/40V
C2	100|xF/16V
D1+D4	1N4002
D5	1N4001
T1.2	BC237.547
T3	BC337
US1	pA7812
Pk1	Przekaźnik
Pk2	Przekaźnik

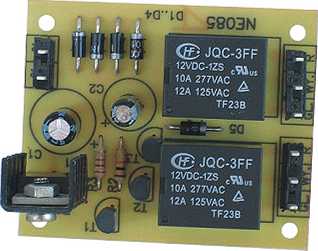

Płytka NE085

Układ opóźnionego załączania głośników, chroni kosztowne zestawy jak i sam wzmacniacz w momencie włączania i wyłączania zasilania. Układ eliminuje także pojawiające się wówczas dość nieprzyjemne efekty akustyczne. Prosta konstrukcja, a także niewielkie wymiary oraz uniwersalność sprawiają, że układ ten polecamy wszystkim amatorom do zainstalowania w posiadanych wzmacniaczach zarówno fabrycznych jak i samodzielnie zbudowanych.

Wymiary zmontowanego układu 55x 45 x 22mm Napięcie zasilania "12do-24VAC.

Pobór prądu około 70mA.
