Cw 5 w kolku str 8
3 a. Układ z opóźnieniem wyłączenia o At z zastosowaniem wyłącznika jednobiegunowego:
Aby układ wrócił do stanu wyjściowego trzeba ręcznie otworzyć Zj.
W — przycisk wyłączenia awaryjnego, aby wyłączyć bez opóźnienia Zj - łącznik jednobiegunowy, do wyłączania z opóźnieniem t2 - zestyk rozwierny przek. czasów.

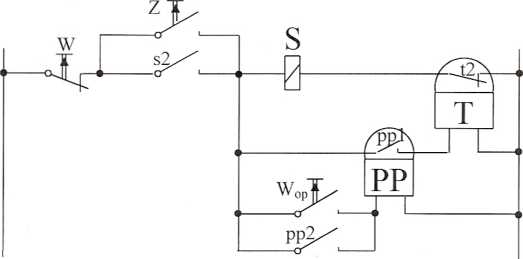

3b. Układ z opóźnieniem wyłączenia o At, z zastosowaniem przekaźnika pomocniczego PP:
W - przycisk wyłączenia awaryjnego, aby wyłączyć bez opóźnienia Wop - przycisk wyłączenia z opóźnieniem
4. Układ z samoczynnym wyłączeniem po czasie At:
s3 - kolejny zestyk pomocniczy zwiemy stycznika
W sprawozdaniu opisać na czym polega błąd w działaniu układu 2a oraz wszelkie inne zauważone nieprawidłowości. Przeanalizować pracę układów 2b i 3b (chyba że prowadzący zleci opis innych układów). Należy rozważyć następstwa wszystkich możliwych zmian w układzie, czyli co się dzieje po przyciśnięciu Z, po załączeniu i wyłączeniu Zj czy przyciśnięciu W.
