Cw 5 w kolku str 4
4
R 3 T

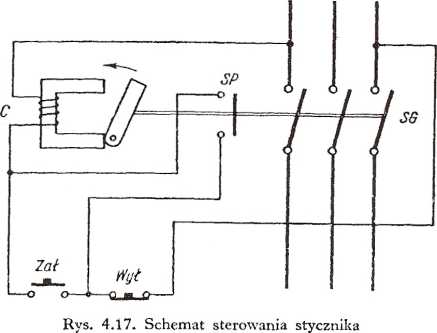

sterujący przepływa w obwodzie: faza R, cewka C, styki $P, styki „Wył”, faza T. Dla otwarcia styków głównych SG trzeba dać impuls wyłączający przez naciśnięcie przycisku sterującego „Wył”.
Styczniki odgrywają dużą rolę w układach sterowania automatycznego (p. 6.1). Są one zwykle powiązane z urządzeniami zabezpieczającymi od zwarć i przeciążeń (p. 4.2.2).
Ten sam schemat, narysowany jako w pełni elektryczny schemat ideowy przedstawiono na rys 4.18. Na tym schemacie przyjęto, że stycznik ma cewkę o napięciu znamionowym równym napięciu fazowemu sieci.
LI
Rys. 4.18. Schemat ideowy układu samotrzymania stycznika
w
L2
L3
N
