pomiar strumienia masy4

5

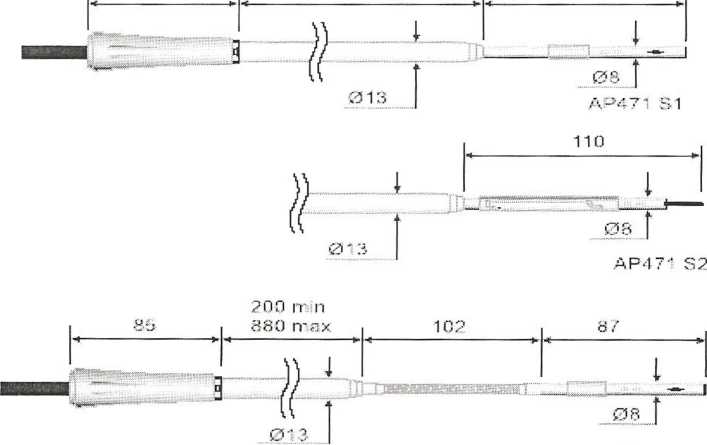

S O N D Y T E R M O A N E M O M ETRYCZNE

8S    2G0. min - 880 max    87

AP471 S3

Do pomiaru prędkości miejscowych gazów, wyznaczania mikrostruktury przepływu lub badania zjawisk zachodzących w warstwie przyściennej turbulentnych, wyznaczania pulsacji prędkości stosowane sątermoanemometry oporowe.

Elementem pomiarowym jest sonda w postaci cienkiego drucika oporowego wolframowego (bardzo wrażliwa na uszkodzenia mechaniczne) umieszczona w układzie mostka Wheatstone’a. Zmiana przepływu wywołuje zmianę temperatury rezystora, co z kolei powoduje brak równowagi Wzorcując przyrząd wyznaczono zależność między natężeniem prądu, a prędkością gazu omywającego czujnik.

Wartość prędkości wyświetlana jest na czytniku przyrządu.

Rys. 6. Miernik różnicy ciśnienia i prędkości gazu

Tcsto 512

Miernik ciśnienia i różnicy ciśnień Zakres 0...2, 20, 200 lub 2000 hPa Pomiar prędkości przepływu Cena: od 1.436 zł + 22%VAT
