Pomiary prędkości przepływu mogą być dokonywane anemometrem ultradźwiękowym.

3. Bilans objętościowy przepływu

Suma strumieni objętości gazu zmierzona na wlocie do rozgałęzionego układu wentylacyjnego winna być zbliżona do sumy strumieni objętości na wylocie. Różnice wynikające z bilansu można tłumaczyć błędami pomiaru, stratami ciśnienia w układzie i oporami przepływu.

Suma strumieni mas na wlocie winna być równa sumie strumieni mas na wylocie.

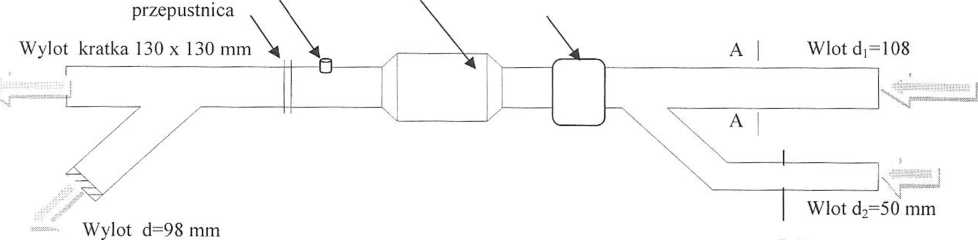

Pomiar temperatury Wentylator    Nagrzewnica

Rys. 2. Schemat stanowiska pomiarowego

Wskazany jest pomiar temperatury powietrza na wlocie do kanału wlotowego. Powietrze w wyniku podgrzania w nagrzewnicy powietrza zmienia swe parametry tj. temperaturę, wilgotność i gęstość.

Należy zmierzyć temperaturę powietrza za wentylatorem umieszczając czujnik termometru w kanale przepływowym.

Wykonać obliczenia gęstości powietrza za nagrzewnicą aby skorygować obliczenia wydatków po stronie wylotu powietrza.

4. Sprawozdanie powinno zawierać:

•    Opis przebiegu pomiarów,

•    Schemat stanowiska z oznaczeniem    punktów pomiarowych,

•    Protokół pomiarowy i obliczenia,

•    Graficzne opracowanie wyników pomiarów, bilans objętościowy i wnioski
