Wyjście
p.cz.
4
Polary-
6
Masa
7
ARCz

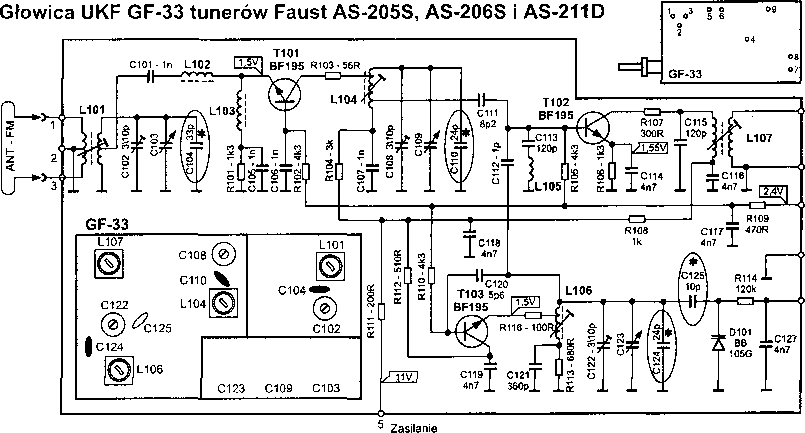

Na rysunku montażowym oznaczono: - kondensatory C104, C110 i C124, które trzeba wymontować przed przestrojeniem
- kondensator C125, który trzeba zastąpić przed przestrojeniem kondensatorem 3.3pF
Rys.1. Schemat ideowy i rysunek montażowy głowicy UKF GF-33 tunerów AS205S/206S Faust i AS-211D.
dla AS-21 ID). Wskazania wskaźnika poziomu sygnału dla FM reguluje sią potencjometrem montażowym R18 (R22 - dla AS-21 ID) tak, aby cztery diody LED świeciły się intensywnie a piąta półintensywnie dla Ug = lmV.
Sygnał m.cz. z wyjścia detektora (n.6 - US1) doprowadzany jest do wejścia dekodera stereo (n.I) na układzie US3 -TCA4500A. Przy małym poziomie sygnału z anteny lub po wciśnięciu przycisku MONO, a także po włączeniu AM, tranzystor T4 powoduje zwarcie wyprowadzenia 9 dekodera do masy i przełącza dekoder w tryb pracy monofonicznej. Sygnał z wyjść dekodera (n.4 i 5) podawany jest na filtry pilota i pod-nośnej na cewkach L12 + LI5. Częstotliwość zaskoku generatora pętli PLL (n. 15) reguluje się potencjometrem R29 (R62 -dla AS-211D), a przesłuchy między kanałami na wyjściu dekodera reguluje się potencjometrem R41 (R48, R50 - dla AS-21 ID).
1. Przed przestrojeniem należy sprawdzić prawidłowość pracy tunera na zakresie 65.5-^73MHz z dołączoną anteną oraz ze wzmacniaczem i głośnikami, w razie potrzeby, posługując się generatorem w.cz. lub konwerterem.
2. Następnie należy wyłączyć tuner, odłączyć go od sieci i wykręcić 4 wkręty mocujące pokrywę. Po zdjęciu pokrywy uzyskuje się dostęp do płytki głównej i głowicy UKF.
3. Teraz można przystąpić do wykonania przeróbek wewnątrz głowicy UKF. Najpierw należy zdjąć pokrywkę z obudowy głowicy i wyciąć szczypami kondensatory Cl04, Cl 10 i Cl24, zaznaczone na rysunku 1 kolorem czarnym. Kondensator Cl25 (oznaczony kolorem szarym) wyłamujemy tak aby pozostały jego wyprowadzenia, do których lutujemy kondensator 3.3pF. Po dokonaniu przeróbek można przystąpić do zestrojenia głowicy.
4. Na czas strojenia należy zewrzeć końcówki rezystora R17 (R24 - dla AS-21 ID) dołączonego do wyprowadzeń 7, 10 układu scalonego US1 - w ten sposób wyłączymy układ ARCz. Po włączeniu tunera ustawiamy wskazówkę skali w prawym skrajnym położeniu i trymerem Cl22 ustawiamy górną częstotliwość heterodyny równą 119MHz. Następnie ustawiamy wskazówkę skali w lewym skrajnym położeniu i cewką LI06 ustawiamy dolną częstotliwość heterodyny równą 98MHz. Powyższe regulacje należy kilkakrotnie powtórzyć.
5. Po zestrojeniu heterodyny należy zestroić obwody wzmacniacza w.cz. kilkakrotnie strojąc na maksimum wzmocnienia:
• dla górnej częstotliwości zakresu (108MHz) - trymerami C102 i C108,
• dla dolnej częstotliwości zakresu (87.5MHz) - cewkami L101 i L104.
Wzmocnienie głowicy można oceniać na podstawie wskazań wskaźnika poziomu sygnału AM/FM lub poprzez pomiar napięcia na wyprowadzeniu 13 układu US1 - UL1200N.
I ivaga: Jeżeli nie dysponujemy generatorem wez iduh lii mkiem t zęstotliwośei o zakresie do ł20MIlz. należę znaleźć dw ie stacje położone blisko krańców zakresu i do nich dostroić tor tunera k'M strojąc heterodyne i obwody uzinai -macza wejściowego głowicy na pokrycie zakresu i maksymalne wznuii nie.nic.
Po zestrojeniu należy założyć pokrywkę głowicy i ewentualnie skorygować zestrojenie.
