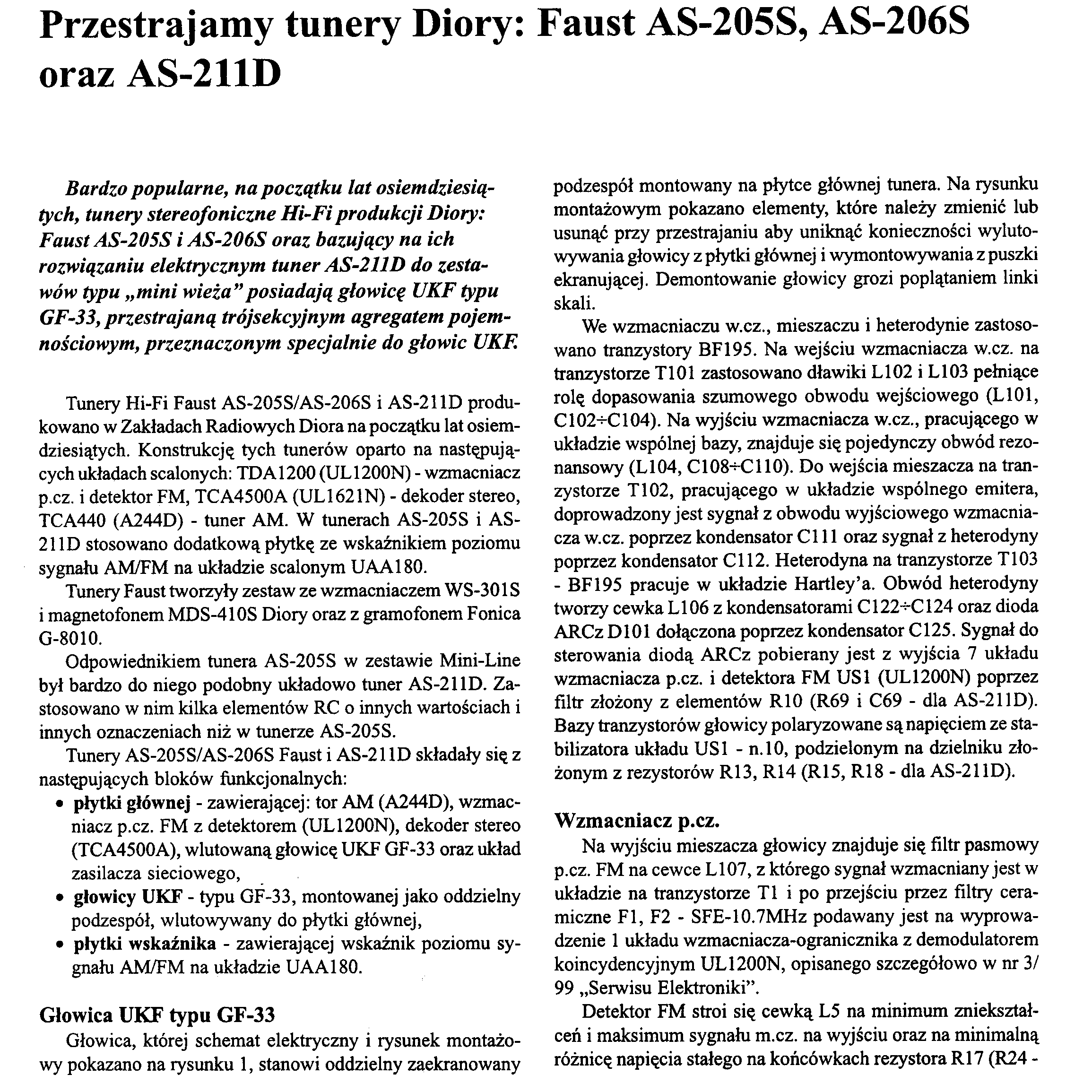

Przestrajamy tunery Diory:

oraz

Bardzo popularne, na początku lat osiemdziesiątych, tunery stereofoniczne Hi-Fi produkcji Diory: Faust AS-205S i AS-206S oraz bazujący na ich rozwiązaniu elektrycznym tuner AS-211D do zestawów typu „mini wieża”posiadają głowicę UKF typu GF-33, przestrajaną trójsekcyjnym agregatem pojemnościowym, przeznaczonym specjalnie do głowic UKF

Tunery Hi-Fi Faust AS-205S/AS-206S i AS-211D produkowano w Zakładach Radiowych Diora na początku lat osiemdziesiątych. Konstrukcję tych tunerów oparto na następujących układach scalonych: TDA1200 (UL1200N) - wzmacniacz p.cz. i detektor FM, TCA4500A (UL 162IN) - dekoder stereo, TCA440 (A244D) - tuner AM. W tunerach AS-205S i AS-21 ID stosowano dodatkową płytkę ze wskaźnikiem poziomu sygnału AM/FM na układzie scalonym UAA180.

Tunery Faust tworzyły zestaw ze wzmacniaczem WS-301S i magnetofonem MDS-410S Diory oraz z gramofonem Fonica G-8010.

Odpowiednikiem tunera AS-205S w zestawie Mini-Line był bardzo do niego podobny układowo tuner AS-211D. Zastosowano w nim kilka elementów RC o innych wartościach i innych oznaczeniach niż w tunerze AS-205S.

Tunery AS-205S/AS-206S Faust i AS-21 ID składały się z następujących bloków funkcjonalnych:

•    płytki głównej - zawierającej: tor AM (A244D), wzmacniacz p.cz. FM z detektorem (UL1200N), dekoder stereo (TCA4500A), wlutowaną głowicę UKF GF-33 oraz układ zasilacza sieciowego,

•    głowicy UKF - typu GF-33, montowanej jako oddzielny podzespół, wlutowywany do płytki głównej,

•    płytki wskaźnika - zawierającej wskaźnik poziomu sygnału AM/FM na układzie UAA180.

Głowica UKF typu GF-33

Głowica, której schemat elektryczny i rysunek montażowy pokazano na rysunku 1, stanowi oddzielny zaekranowany

Faust AS-205S, AS-206S

podzespół montowany na płytce głównej tunera. Na rysunku montażowym pokazano elementy, które należy zmienić lub usunąć przy przestrajaniu aby uniknąć konieczności wyluto-wywania głowicy z płytki głównej i wymontowywania z puszki ekranującej. Demontowanie głowicy grozi poplątaniem linki skali.

We wzmacniaczu w.cz., mieszaczu i heterodynie zastosowano tranzystory BF195. Na wejściu wzmacniacza w.cz. na tranzystorze Tl01 zastosowano dławiki LI02 i LI03 pełniące rolę dopasowania szumowego obwodu wejściowego (L101, C102-K3104). Na wyjściu wzmacniacza w.cz., pracującego w układzie wspólnej bazy, znajduje się pojedynczy obwód rezonansowy (L104, C108+C110). Do wejścia mieszacza na tranzystorze T102, pracującego w układzie wspólnego emitera, doprowadzony jest sygnał z obwodu wyjściowego wzmacniacza w.cz. poprzez kondensator Clił oraz sygnał z heterodyny poprzez kondensator Cl 12. Heterodyna na tranzystorze Tl03 - BF195 pracuje w układzie Hartley’a. Obwód heterodyny tworzy cewka LI 06 z kondensatorami C122-*-C124 oraz dioda ARCz D101 dołączona poprzez kondensator C125. Sygnał do sterowania diodą ARCz pobierany jest z wyjścia 7 układu wzmacniacza p.cz. i detektora FM US1 (UL1200N) poprzez filtr złożony z elementów RIO (R69 i C69 - dla AS-211D). Bazy tranzystorów głowicy polaryzowane są napięciem ze stabilizatora układu US1 - n.10, podzielonym na dzielniku złożonym z rezystorów R13, R14 (R15, R18 - dla AS-211D).

Wzmacniacz p.cz.

Na wyjściu mieszacza głowicy znajduje się filtr pasmowy p.cz. FM na cewce LI 07, z którego sygnał wzmacniany jest w układzie na tranzystorze Tl i po przejściu przez filtry ceramiczne FI, F2 - SFE-10.7MHz podawany jest na wyprowadzenie 1 układu wzmacniacza-ogranicznika z demodulatorem koincydencyjnym UL1200N, opisanego szczegółowo w nr 3/ 99 „Serwisu Elektroniki”.

Detektor FM stroi się cewką L5 na minimum zniekształceń i maksimum sygnału m.cz. na wyjściu oraz na minimalną różnicę napięcia stałego na końcówkach rezystora R17 (R24 -
