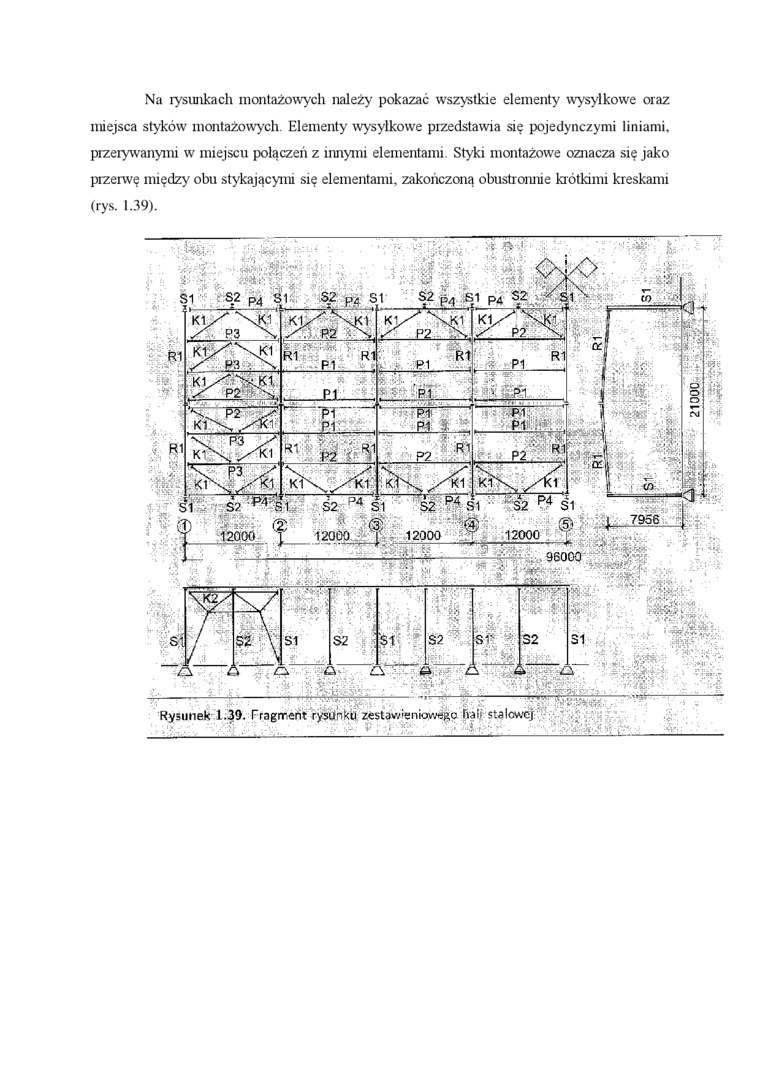

Na rysunkach montażowych należy pokazać wszystkie elementy wysyłkowe oraz miejsca styków montażowych. Elementy wysyłkowe przedstawia się pojedynczymi liniami, przerywanymi w miejscu połączeń z innymi elementami. Styki montażowe oznacza się jako przerwę między obu stykającymi się elementami, zakończoną obustronnie krótkimi kreskami (rys. 1.39).

12000


12000


96000


mm

*

Rysunek 1.39. Fragment rysUnkti zestawieniowego hali stalowej
