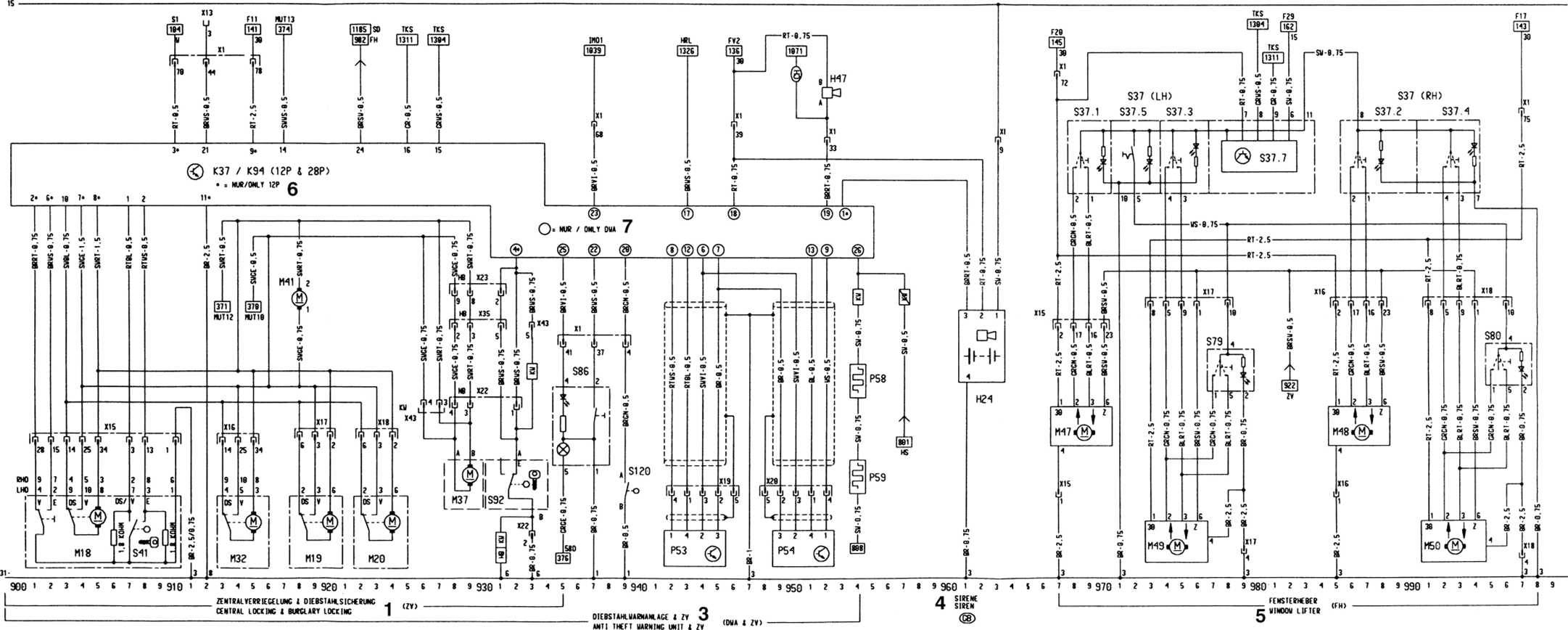

schemat alarmu0dpi
K37 Urządzenie sterujące centralną X18
blokadą drzwi 901-954
K94 Urządzenie sterujące DS i ZV 901-954 X22
M18 Silnik centralnej blokady, drzwi
M19 Silnik centralnej blokady, drzwi tylne
M20 Silnik centralnej blokady, drzwi tylne
M32 Silnik centralnej blokady, drzwi
M37 Silnik centralnej blokady, pokrywa H47
bagażnika/pokrywa tylna 928,929 K37
M41 Silnik centralnej blokady, pokrywa
S41 Wyłącznik centralnej blokady, drzwi P53
kierowcy 907, 908
S92 Wyłącznik zamka bagażnika, DWA 931-933 P54
X1 Tablica rozdzielcza - tylna część
X15 Tylna część nadwozia - drzwi P59
kierowcy, 40P 901-910
X16 Tylna część nadwozia - drzwi S86
pasażera, 40P 913-915
Tylna część nadwozia - drzwi tylne S120
Tylna część nadwozia - drzwi tylne
Tylna część nadwozia - pokrywa
bagażnika, 6P (NB) 928-933 X20
Tylna część nadwozia - pokrywa
Pokrywa tylna - wyłącznik światła
Tylna część nadwozia - klapa ścianki
Syrena autoalarmu 961-963
Sygnał dźwiękowy autoalarmu 952 M50
Urządzenie sterujące centralnej
Urządzenie sterujące DS i ZV 901-954
Czujnik autoalarmu po stronie S37.1
kierowcy 942-945
Czujnik autoalarmu po stronie S37.2
pasażera 949-952
Sygnalizator wybicia szyby DWA tylny S37.3
Sygnalizator wybicia szyby DWA tylny S37.4
Czujnik ruchu wewnątrz samochodu S37.5
DWA 935-967
Czujnik pokrywy przedziału silnika 939
Tablica rozdzielcza - tylna część
nadwozia, 80P 935-967
Tylna część nadwozia - czujnik DWA
z lewej strony, 6P 942-946
Tylna część nadwozia - czujnik DWA
z prawej strony, 6P 948-952
Silnik podnośnika szyby, drzwi
kierowcy 967-970
Silnik podnośnika szyby, drzwi
pasażera 985-988
Silnik podnośnika szyby, drzwi tylne
lewe 973-976
Silnik podnośnika szyby, drzwi tylne
prawe 991-995
Wyłącznik zespolony podnośnika
szyby 968-994
Wyłącznik podnośnika szyby, drzwi
kierowcy 968-970
Wyłącznik podnośnika szyby, drzwi
pasażera 986-988
Wyłącznik podnośnika szyby, drzwi
tylne lewe 974-976
Wyłącznik podnośnika szyby, drzwi
tylne prawe 992-994
Wyłącznik bezpieczeństwa 972, 973
S37.7 Urządzenie automatycznego
sterowania podnośnikiem szyby 978-982
579 Wyłącznik podnośnika szyby, drzwi
tylne lewe 977-979
580 Wyłącznik podnośnika szyby, drzwi
tylne prawe 995-997
X1 Tablica rozdzielcza - tylna część
nadwozia, 80P 967, 997
X15 Tylna część nadwozia - drzwi kierowcy,
40P 967-970
X16 Tylna część nadwozia - drzwi
pasażera, 40P 985-988
X17 Tylna część nadwozia - drzwi tylne
lewe, 15P 973-979
X18 Tylna część nadwozia - drzwi tylne
prawe, 15P 991-997
1 Centralna blokada drzwi i zabezpieczenie przed kradzieżą
2 DS - zabezpieczenie przed kradzieżą,
V - blokowanie, E - odblokowanie
3 Sygnalizacja przeciwwłamaniowa (autoalarm) i ZV
4 Syrena
5 Podnośnik szyby
6 Tylko 12P
7 Tylko DWA
G5975
2 0S:OIEBSTAM.SICHCRUNC/HJ8CEA8Y LOCCWC Y.YEKIECELWC/EOCIIHC E=EHI8IECELIMC/IML0CK IMG
