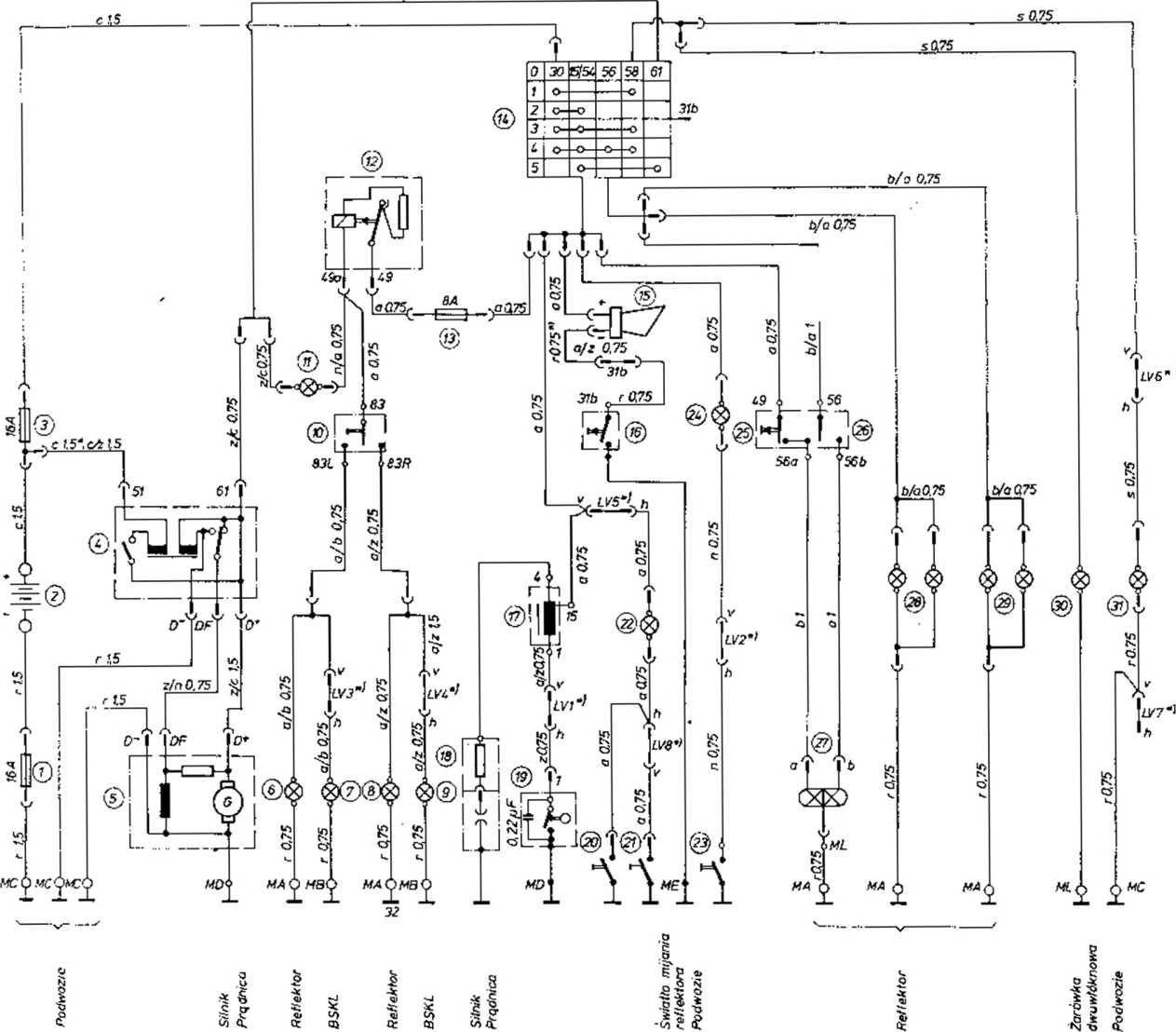

Schemat instalacji elektrycznej 6 V motocykli TS 125/150, TS 250. TS 250/1

7. Bezpiecznik — przewód ujemny 2. Akumulator

3 Bezpiecznik — przewód dodatni

4.    Regulator napięcia

5.    Prądnica

6.    Kierunkowskaz przedni lewy

7.    K i er u n k o wska2 ty I ny lewy

8.    Kierunkowskaz przedni prawy

9.    Kierunkowskaz tylny prawy

10.    Wyłącznik kierunkowskazów

7 7. Lampka kontrolna kierunkowskazów — ładowania 77. Przerywacz kierunkowskazów J3. Bezpiecznik kierunkowskazów

14.    Wyłącznik zapłonu

15.    Sygnał dźwiękowy

16.    Wyłącznik sygnału

17.    Cewka zapłonowa

18.    Świeca zapłonowa 2 nasadką przeciwzakłóceniową

19.    Przerywacz zapłonu

20.    Wyłącznik światła hamowania na hamulcu koła tylnego

21.    Wyłącznik światła hamowania na hamulcu koła przedniego

22.    Lampa światła hamowania

23.    Wyłącznik sygnalizacyjny biegu jałowego

24.    Lampka sygnalizacyjna biegu jałowego

25.    Wyłącznik sygnału świetlnego

26.    Wyłącznik światła mijania

27.    Żarówka dwuwłóknowa 27a. Światło drogowe 27b. Światło mijania

28.    Oświetlenie skali obrotomierza

29.    Oświetleni skali prędkościomierza

30.    Światło postojowe w reflektorze

31.    Światło pozycyjne tylne

Kolory przewodów

c — czerwony, r ■ brązowy, z— zielony, zfn — zielono-niebieski, zfc— zielono-C2erworiy. a — czarny, alb— czarno-biały, a i z—czamo-zielony, n — niebieski, ni a— niebiesko-czarny, b - biały, bfa — biało-czarny, o — żórty. s — szary
