Schemat instalacji elektrycznej motocykla WSK m06 B1
a
XX u .

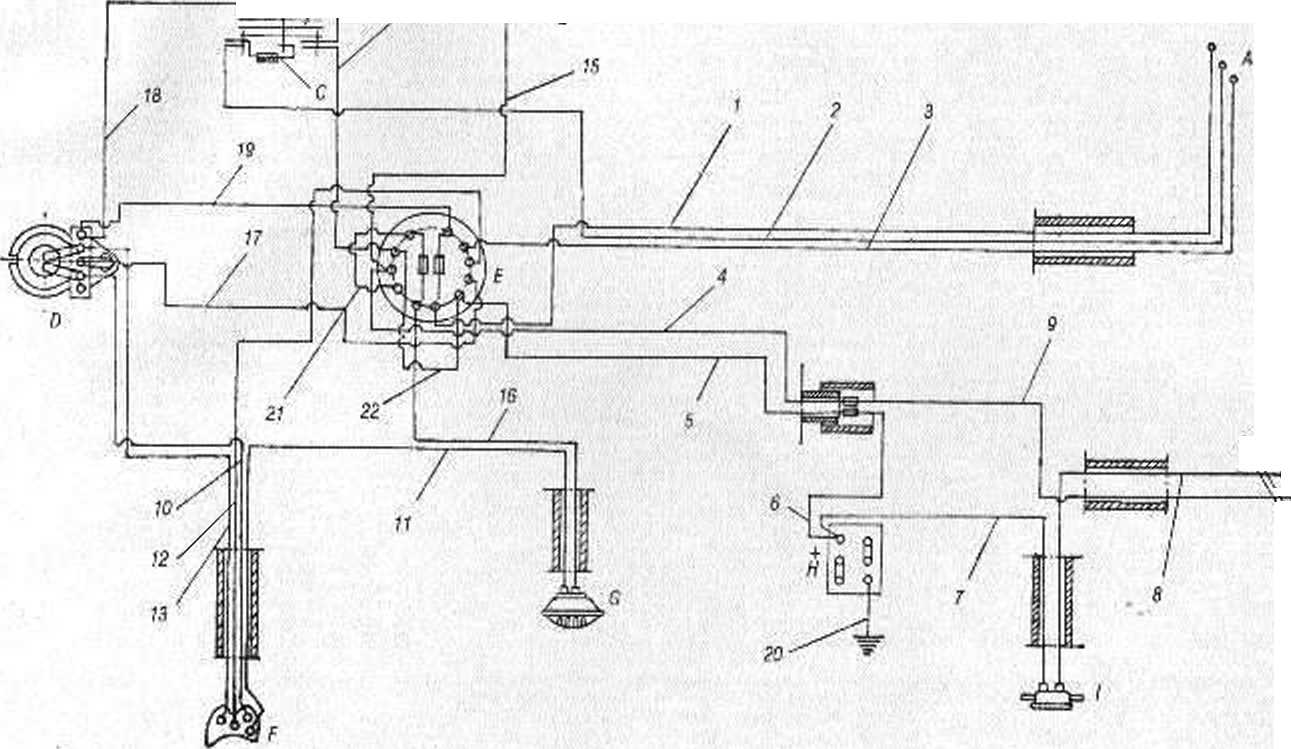

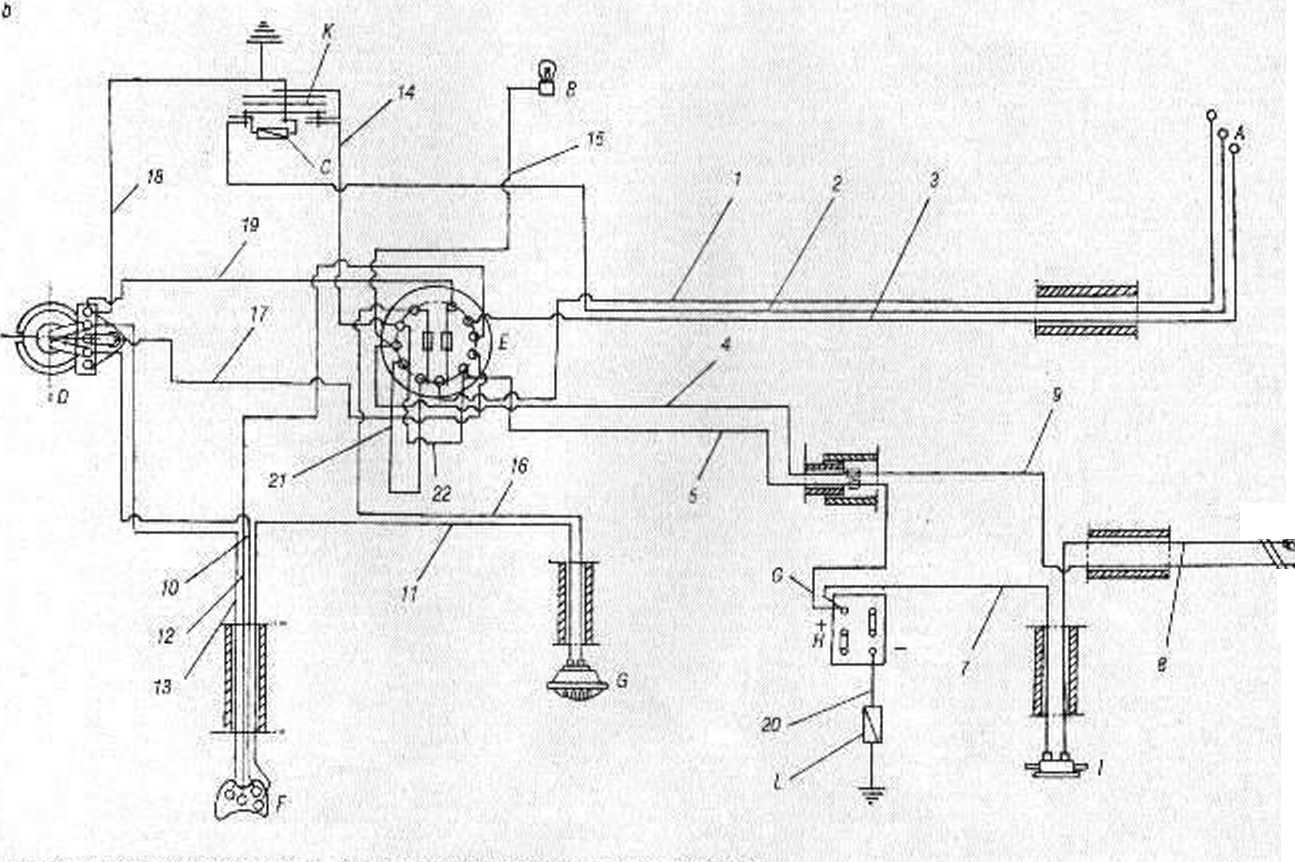

Schemat montażowy instalacji elektrycznej: a - motocykla MOS-64, b - motocykla MOS B1
A - silnik. B - Żarówka szybkościmlena. C bezpiecznik 2A. D - oprawka żarówek reflektora. E - stacyjka, F - przełącznik świateł głównych, G - sygnet dźwiękowy. H - akumulator. I - automat STOP. J - lampa tyina. K - prostownik selenowy. L - bezpiecznik 6A
