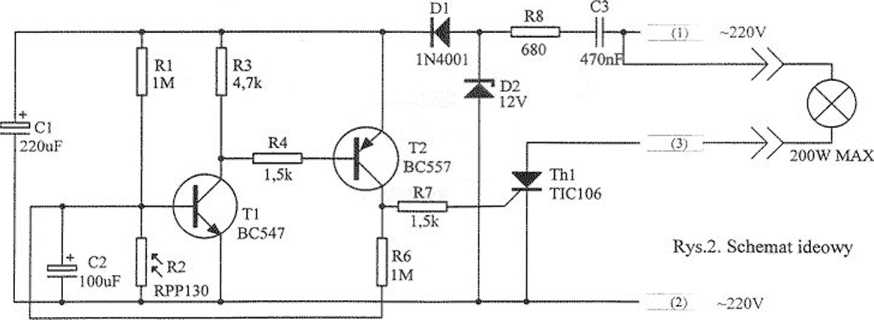

Wyłącznik zmierzchów)' przeznaczony jest do samoczynnego włączania oświetlenia o zmroku i wyłączania go o świcie. Jako element światłoczuły zastosowano fotorezystor RPP130. Podczas oświetlania rezystancja fotorezystora jest tak mała że tranzystor Tl jest zatkany. Wraz ze zmniejszaniem się natężenia oświetlenia wzrasta rezystancja fotorezystora. tranzystor Tl zaczyna przewodzić, a jego prąd kolektora powoduje spadek napięcia na rezystorze R3. Spadek napięcia na rezystorze R3 wprowadził w stan przewodzenia tranzystor T2. Prąd kolektora tranzystora T2 zasila bramkę tyrystora (triaka) Tyl. włączając go w czasie, gdy napięcie sieci ma wartość bliską zero. Odpowiednią histerezę układu zapewnia rezystor R6. Kondensator C2 opóźnia działanie układu. Czułość układu można regulować zmieniając wartość rezystora Rl.
UWAGA!!! W CZASIE MONTAŻU I URUCHAMIANIA NALEŻY ZACHOWAĆ SZCZEGÓLNĄ OSTROŻNOŚĆ GDYŻ UKŁAD NIE MA GALWANICZNEJ IZOLACJI OD NAPIĘCIA SIECI.
pphu ja8e:l
WYKAZ ELEMENTÓW ZESTAWU: | |||
Tl............ |
..........BC237,238 itp. |
R8............. |
.......560*6800/0,5W |
T2............ |
..........BC307.308 itp. |
Rl R6 |
0 47-2 2M£2 |
Dl............ |
...........1N4004...4007 |
R2............. |
. RPP130,131 |
D2............ |
...........BZP650C11 |
Rl |
4 7kO |
Tvl.......... |
..........TIC106D.C106D |
R4 R7 |
) S-? 7WO |
lub triak TIC216,KT205 | |||
Cl............ |
...........220uF/16V |

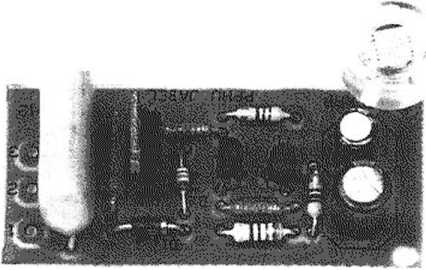

PŁYTKA DRUKOWANA | |
C2............ |
..........100uF/16V | ||
C3............ |
..........330-470nF/400V |
Rys. 1. Schemat montażowy
