Nazwisko i imię

Egzamin UCYF cz. 1 Grupa B    (max. 30 pkt.) 2010-02-02

1. (6 pkt.) Jakajest wartość liczby 10100101 przy założeniu, że jest ona zapisana w formacie:

a)    NKB,

b)    U2,

c)    U2Fix 4.4

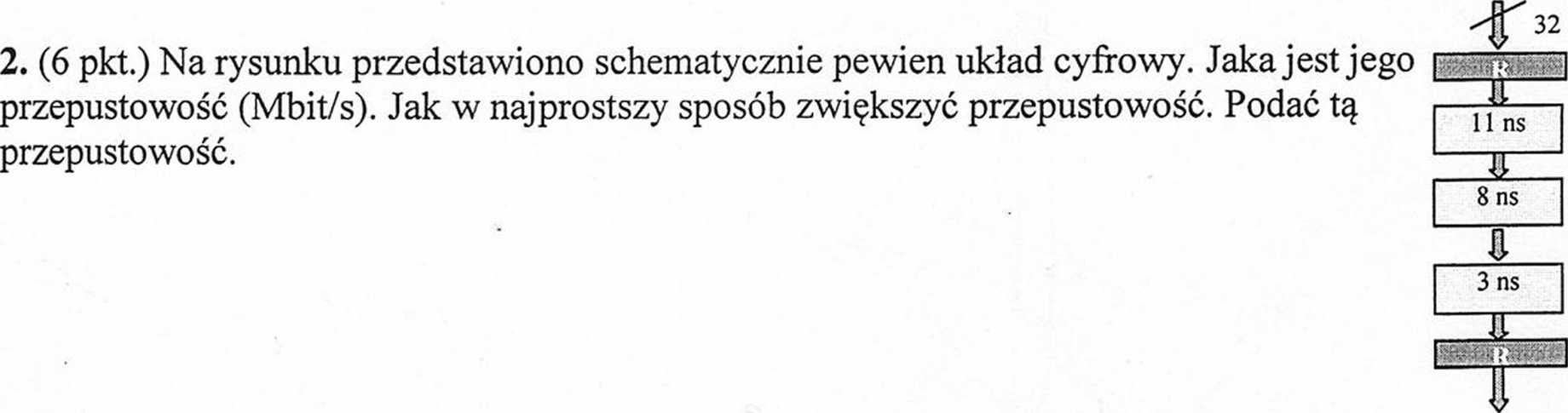

1.    irq Jevel <=

2.    "11"    when(i    =    "1~")    else

3.    "10"    when(i    =    "01-")    else

4.    "01"    when(i    =    "001")else

5.    "00"

3. (6 pkt.) Wynik syntezy przedstawionego kodu będzie najprawdopodobniej niezgodny z założeniami projektanta. Wyjaśnij jaki jest tego powód.

Jak to poprawić? Sygnały ^lirq_leveV i ‘f są typu std_logic_vector

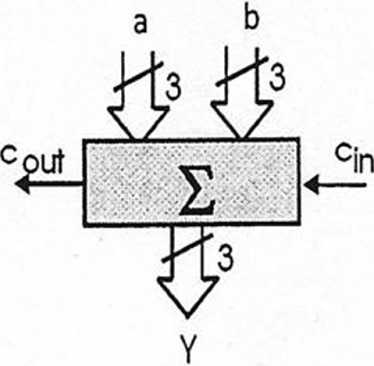

4. (6 pkt.) Wykorzystując sumator 3 bitowy narysuj schemat blokowy sumatora 8 bitowego sumujący liczby A[7..0] i B[7..0] w kodzie NKB. Poddać krótkie omówienie rozwiązania.

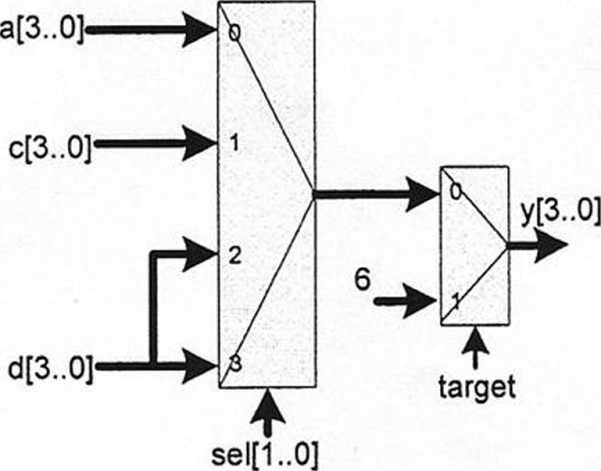

5. (6 pkt.) Zapisać w języku HDL specyfikację układu przedstawionego na rysunku (wykorzystać instrukcj ę procesś):
