Imię. NAZWISKO..............................................	zad. 1.	zad. 2.	zad. 3.	ocena
Ocena z ćw. projektowych.............* Prowadzący ćwiczenia...............-.......................

Nr albumu...........................^5ała.............................

Grupa A

EGZAMIN Z PODSTAW STATYKI BUDOWLI 18.06.2014

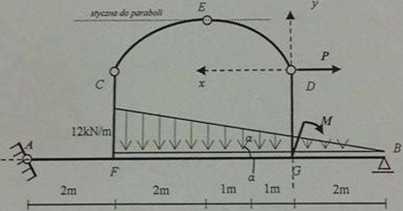

1. Ramę rozwiązać analitycznie.

Przyjąć P=4 kN, q= 2 kN/m, M=8 kNm:

a)    Wyznaczyć reakcje i wpisać je na rys. poniżej.    .....

b)    Sporządzić wykresy sił przekrojowych i narysować je na odwrocie niniejszej kartki.

c)    Sprawdzić równowagę węzła G i H    .....

d)    Zapisać funkcyjnie siły przekrojowe dla łuku parabolicznego (w funkcji zmiennej x).

e)    Zapisać funkcyjnie siły przekrojowe dla pręta na odcinku G-F(yt funkcji zmiennej xi).

f)    Zachować oznaczenia z rysunku {styczna do paraboli jest pozioma w punkcie E).

Im

2m

I

q [kN/mj_

^ 'i' v 'i' nŁ^- 'i'    ^ w ^ 4^ 'i'

<- -

Xi

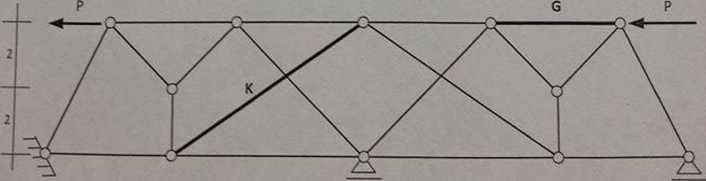

2. Korzystając z metody wymiany prętów

a)    Udowodnić geometryczną niezmienność układu

b)    Wyznaczyć siły w prętach kratownicy oznaczonych jako G i K.

c)    Przyjąć w artość P=20 kN.

d)    Obliczone wartości wpisać w kratki obok zadania.

Uwaga: Zachować oznaczenia z rysunku.

Wyznaczone wartości sił oraz ich zwroty przedstaw ić na rys. poniżej!

G
K

4

4

2 m

2

2

2

2

2
