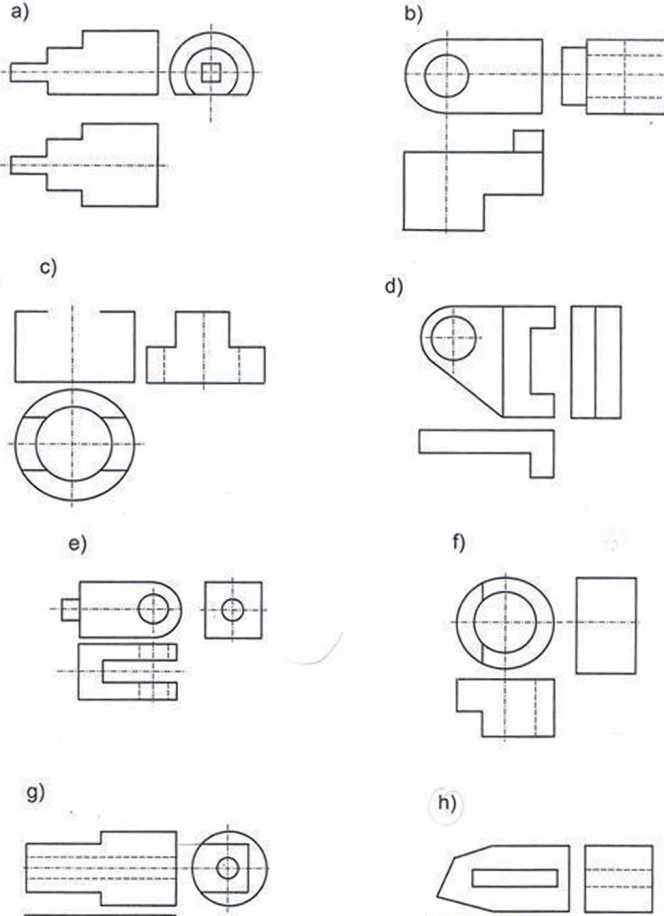

Zad. 3. Dane są trzy rzuty (wszystkie lub niektóre z nich niekompletne) przedmiotu. Dorysuj krawędzie widoczne oraz niewidoczne tak, aby otrzymać rysunek jednoznacznie określonego przedmiotu. Ponadto przedstaw ten przedmiot w aksonometrii (izometrii lub dimetrii ukośnej).
1
Nr cgz. |
ZAPIS KONSTRUKCJI |
MATERIAŁY POMOCNICZE |
MNk* L ił | |
POLITECHNIKA GDAŃSKA |
MPI/14d-M |
2 | ||
Kaf«d<j KonMoAcj 1 E»4p"03’*:;; Maszyn |
2 |
