19.12.2006

KOLOKWIUM 2 PKM-I

1.    Dana jest stal o następujących własnościach materiałowych: Z,j - 380 MPa; Zp - 490 MPa; Z, - 350 MPa; 2^-220 MPa; Z* - 300 MPa; - 180 MPa; X, - 390 MPa; R* - 460 MPa;

- 230 MPa; A,-700 MPa. Narysuj wykres Smitha dla zginania dla podanej stali.

2.    Zaproponuj polepszenie własności zmęczeniowych wału skręcanego pokazanego na rysunku. Dlaczego pozostawienie wału bez zmian jest niekorzystne?

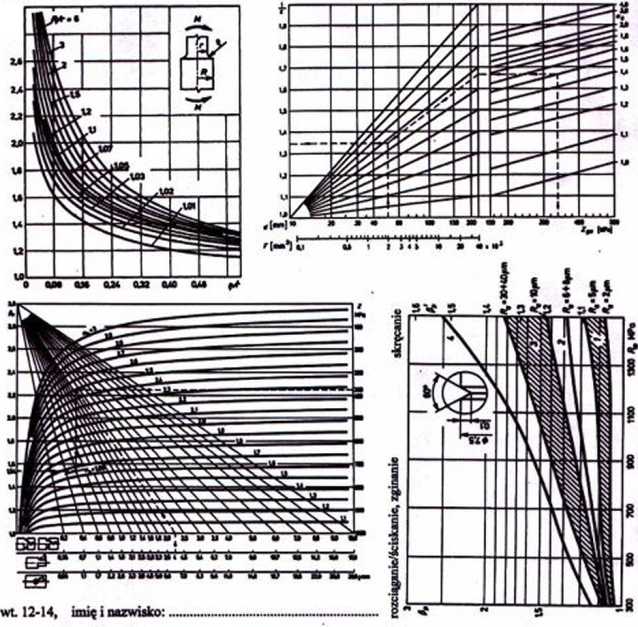

3.    Wał o średnicy d- 60 mm i chropowatości R_% ^m 5 pm, z materiału o nast własnościach: Z- 280 MPa przy No - 1,2-10* cykli; - 380 MPa przy jV, - 1,2-10* cykli, A. - 650 MPa, ma wykonane odsądzenie o promieniu p - 5 mm zwiększające średnicę do D ^m 80 mm. Wał przez pewien początkowy, nieznany czas r obciążony był momentem zginającym o amplitudzie M^m 4000 Nm przy częstości zmian obciążenia /- 0,5 a'¹. Następnie ten sam wał obciążony był momentem zginającym o amplitudzie Mi - 3000 Nm przy częstości zmian obciążenia/i - 1,5 s . Po czasie l\ - 100 godz. pracy z obciążeniem M\ wał uległ zniszczeniu zmęczeniowemu. Oblicz wartość czasu t.
