Rys. 3.61. Przykład nowoczesnego łożyskowania wrzeciona obrabiarki NC

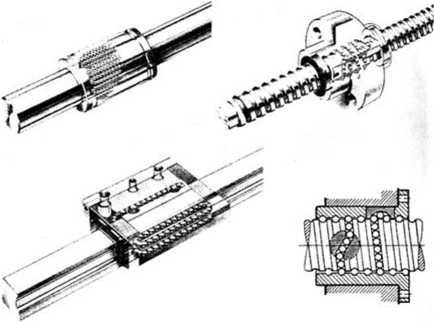

Rys. 3.62. Zasada działania przekładni irubowo-tocznej i prowadnicy tocznej

— stosowanie korpusów o dużej sztywności osiągniętej dzięki nowoczesnym metodom obliczeniowym (np. metodzie elementów skończonych), umożliwiającym optymalizowanie konstrukcji (na rys. 3.63 przedstawiono przykład nowoczesnego korpusu wrzeciennika o przekroju skrzynkowym zapewniającego wysoką dokładność również przy dużych obciążeniach),

Wrzeciennik



Rys. 3.63. Przykład nowoczesnej konstrukcji korpusu obrabiarki. / - łoże. 2 - sanie wzdłużne. 3 - sanie poprzeczne. 4 - stół obrotowy. 5 - stojak. 6 - wrzeciennik. 7 - belka

—    stosowanie operacji szlifowania do wszystkich elementów (wrzeciona, wałków wielowypustowych, kół zębatych) łańcuchów kinematycznych napędów głównych, co pozwala uzyskiwać duże prędkości wrzeciona w sposób bezdrganiowy.

—    minimalizowanie liczby kół zębatych (przekładni zębatych) w łańcuchach kinematycznych napędów głównych (obecne skrzynki przekładniowe zawierają co najwyżej przekładnię zębatą dwu- lub trzystopniową),

—    całkowite wyeliminowanie skrzynek posuwów z łańcuchów kinematycznych napędów posuwu (silniki napędowe posuwu są łączone ze śrubą pociągową albo w sposób bezpośredni, albo za pośrednictwem co najwyżej jednostopniowej bezluzowej przekładni pasowo-zębatej).

159
