Laboratorium Elektroniki cz I 5

1.4. Aparatura pomiarowa

Do pomiarów charakterystyk statycznych służy uniwersalny tester przyrządów półprzewodnikowych i układów scalonych (patrz dodatek D.1) oraz woltomierze i amperomierze.

1.5. Program ćwiczenia

1. Wyznaczyć statyczne charakterystyki diod w kierunku przewodzenia If = f(U_F):

- Zestawić układ pomiarowy wg rys. 1.10.

- Pomiary przeprowadzić dla co najmniej pięciu różnych typów diod (prostownicza, uniwersalna, impulsowa, stabilitrony - obydwa typy, Schottky’ego).

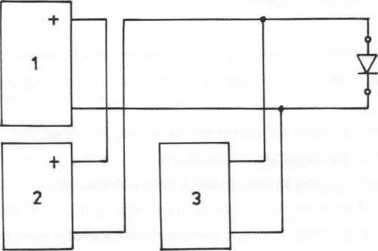

Rys 1.10 Układ pomiarowy do wyznaczania charakterystyk diod przy polaryzacji w kierunku przewodzenia: 1 - zasilacz regulowany, 2 - miliamperomierz, 3 - woltomierz cyfrowy

2. Wyznaczyć charakterystyki statyczne stabilitronów dla kierunku zaporowego l_R = f(U_R):

- Zestawić układ pomiarowy z rys. 1.10 (zwrócić uwagę na konieczność odwrócenia kierunku podłączenia diody).

Mi siół

_ Przebadać stabilitrony wykorzystujące „czyste efekty" Zenera i lawinowy, diodę wykorzystującą obydwa te efekty oraz stabilistor na napięcie poniżej 2,5 V.

3 Wyznaczyć statyczne charakterystyki tranzystora w połączeniach diodowych dla kierunku przewodzenia l_F = f(U_F):

_ Zestawić układ pomiarowy z rys. 1.10.

_ Pomiary przeprowadzić dla wszystkich pięciu możliwych połączeń tranzystora.

_ Przebadać co najmniej trzy typy tranzystorów (np. germanowy, krzemowy p-n-p i n-p-n...).

4. Wyznaczyć napięcie przebicia Ubr złącz tranzystorów badanych w p.3:

- Pomiary przeprowadzić w układzie z rys. 1.10.

- Wartość prądu źródła prądowego ustawić na 100 pA (ważne).

5. Wyznaczyć wartości prądu wstecznego Ir diod badanych w p.1:

- Zaproponować odpowiedni układ pomiarowy, wykorzystując przyrząd znajdujące się na stanowisku laboratoryjnym.

- Przeprowadzić odpowiednie pomiary.

6. Wyznaczyć charakterystyki prądowo-napięciowe diod za pomocą oscyloskopu:

- Zestawić układ pomiarowy wg rys. 1.11.

- Oscyloskop ustawić w tryb pracy X-Y.

- Oś napięciowa naszej charakterystyki odpowiada podziałce wzmacniacza X oscyloskopu (wyskalowanej w V/dz).

^Rys 111 Układ pomiarowy do wyznaczania charakterystyk prądowo-napięciowych diod za pomocą oscyloskopu 1 - generator napięcia sinusoidalnego z izolowanym wyjściem
