Rys. 6.13. Charakterystyka kątowa diody LED


, właściwy dobór światłowodu sprzęgającego fotoemiter z zapewnić z jednej strony odpowiednią izolację galwaniczną, a z drugiej strony wystarczająco efektywne sprzężenie. W roli światłowodu stosuje się powietrze, szkło, żywice i plastiki.


Ze względu na rodzaj zastosowanego fotodetektora wyróżnia się (rys. 6.14) tran

soptory z:

_ fotorezystorem;

_ fotodiodą;

_ fototranzystorem bipolarnym;

_ fototranzystorem w układzie Darlingtona;

-    fototyrystorem;

-    fototranzystorem sprzężonym ze wzmacniaczem operacyjnym;

-    fototranzystorem w układzie przerzutnika;

-    fototranzystorem typu MOS.

Natomiast jako fotoemitery mogą być stosowane pojedyncze diody LED albo dwie diody LED w układzie różnicowym.

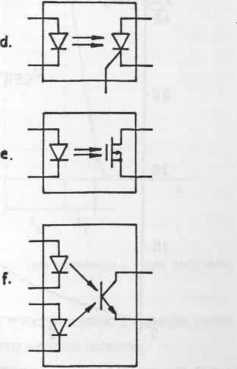

Rys. 6.14 Podstawowe rodzaje transoptorów z różnymi fotodetektorami: (a) - z fotorezystorem, (b) - z fotodiodą (c) - z fototranzystorem, (d) - z fototyrystorem, (e) - z fototranzystorem MOSFET. (f) - z podwójnym fotoemiterem w układzie różnicowym i z fototranzystorem
