30°    20°    10°    0°    10°    20°    30°

60    40    20    0

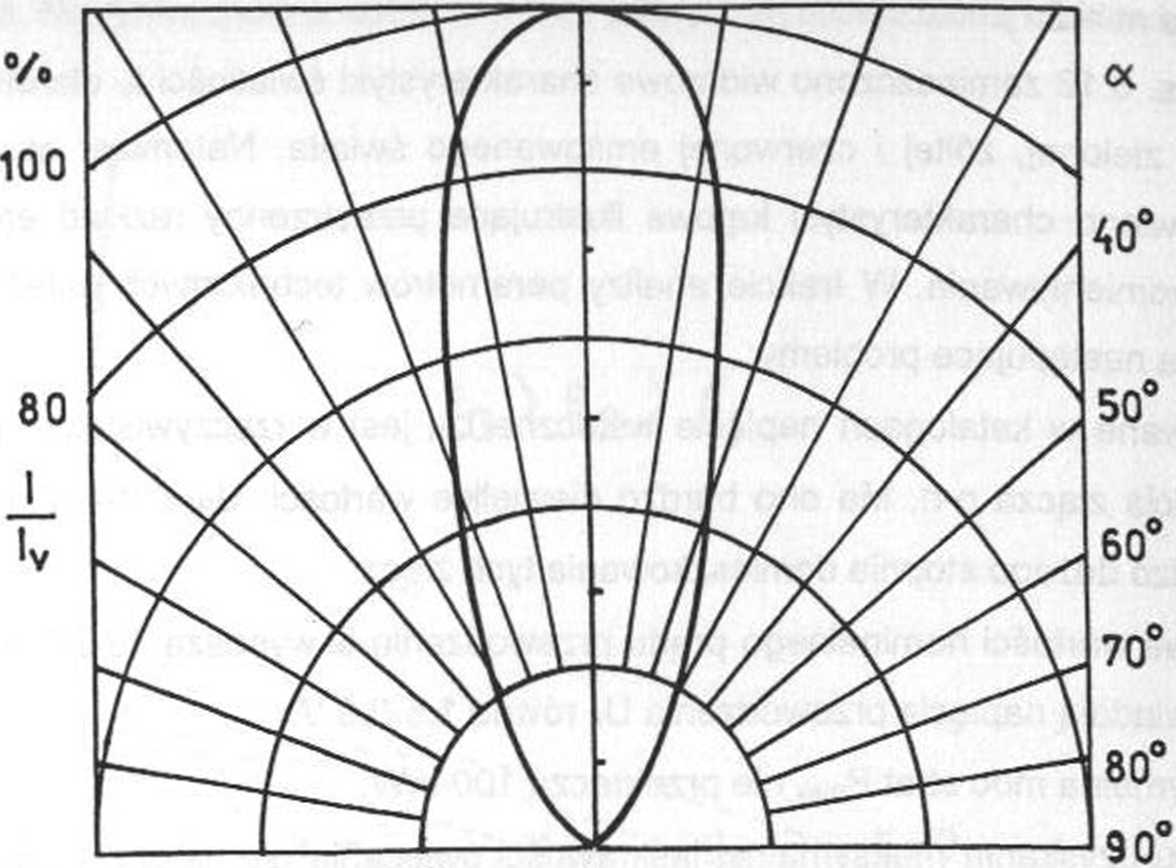

Rys. 6.13. Charakterystyka kątowa diody LED

•    Dane katalogowe dotyczące światłości l_v lub luminancji L_v podawane przez poszczególnych wytwórców nie są porównywalne ze względu na brak normalizacji warunków pomiarów.

•    Sprawności energetyczne diod LED są bardzo małe i w zakresie widzialnym nie większe od 0,05%, a w zakresie podczerwieni rzędu 1-5%.

Diody LED wykonywane są w wielu różnych odmianach, o różnorodnych kształtach obudów, charakterystykach kierunkowych i barwach zależnych od zastosowań.

6.2.11. Transoptory (optoizolatory)

Transoptor jest elementem elektronicznym zawierającym sprzężone fotodetektory i fotoemitery. Podstawowym jego zadaniem jest galwaniczne odizolowanie od siebie dwóch obwodów elektrycznych. Transmisja sygnału pomiędzy tymi obwodami zachodzi na drodze optycznej. Największymi problemami konstrukcyjnymi są w tym przypadku:

•    właściwy dobór charakterystyk widmowych fotoemitera, którym jest dioda LED -zwykle z zakresu podczerwieni oraz fotodetektora,

Ipowered byI

127

I Mi siol |

• właściwy dobór światłowodu sprzęgającego fotoemiter z fotod™ zapewnić z jednej strony odpowiednią izolację galwaniczną, a z drugiej strony wystarczająco efektywne sprzężenie. W roli światłowodu stosuje się powietrze, szkło, żywice i plastiki.

Ze względu na rodzaj zastosowanego fotodetektora wyróżnia się (rys. 6.14) transoptory z:

-    fotorezystorem;

-    fotodiodą;

-    fototranzystorem bipolarnym;

-    fototranzystorem w układzie Darlingtona;

-    fototyrystorem;

-    fototranzystorem sprzężonym ze wzmacniaczem operacyjnym;

-    fototranzystorem w układzie przerzutnika;

-    fototranzystorem typu MOS.

Natomiast jako fotoemitery mogą być stosowane pojedyncze diody LED albo dwie diody LED w układzie różnicowym.

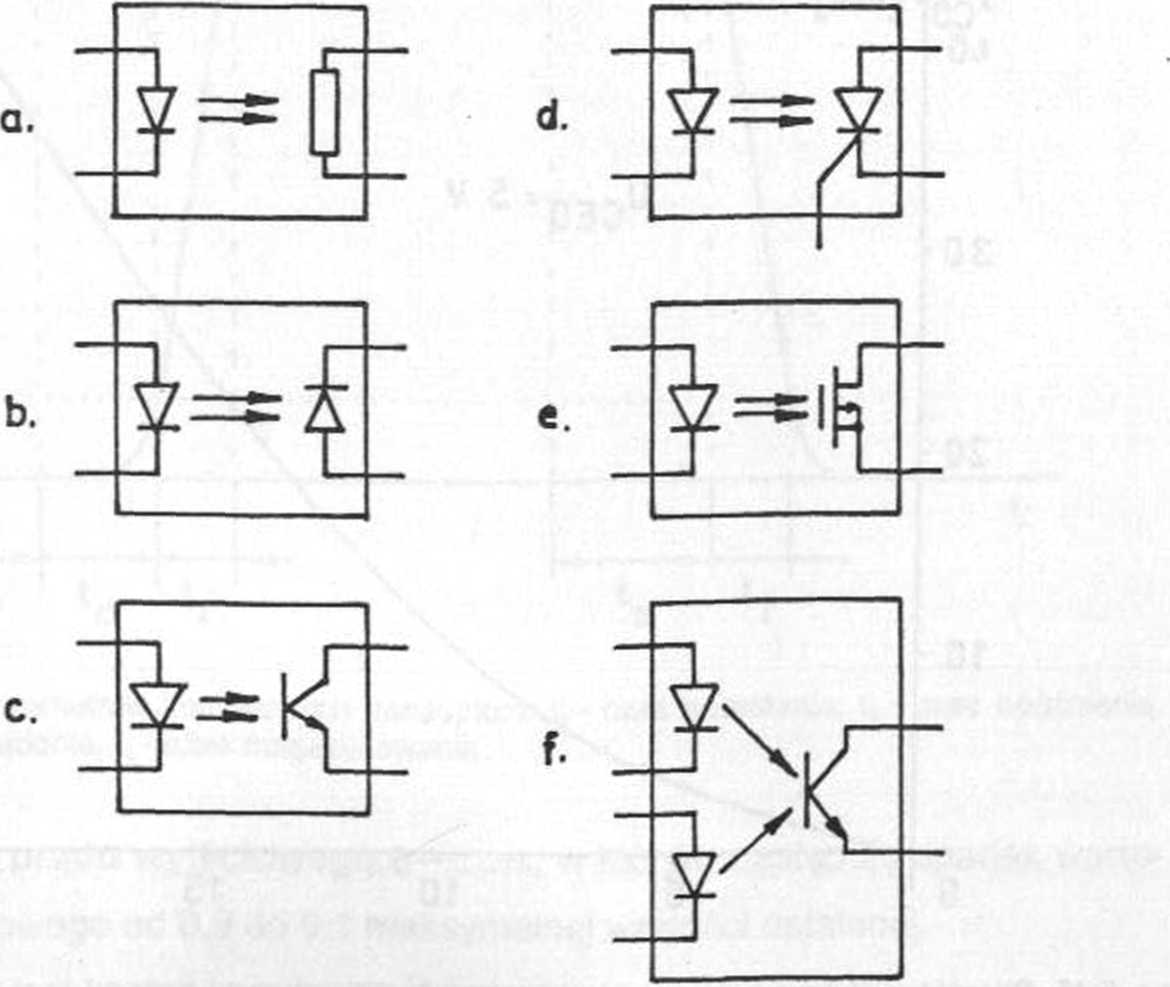

Rys. 6.14. Podstawowe rodzaje transoptorów z różnymi fotodetektorami: (a) - z fotorezystorem, (b) - z fotodiodą, (c) - z fototranzystorem, (d) - z fototyrystorem, (e) - z fototranzystorem MOSFET, (f) - z podwójnym fotoemiterem w układzie różnicowym i z fototranzystorem
