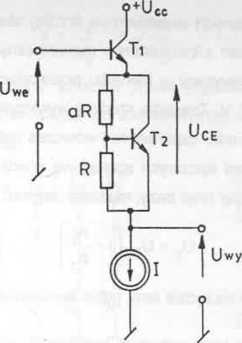

Rys. 12.4. Układ przesuwający poziom napięcia stałego

Źródło prądowe zapewnia stabilną wartość przesunięcia poziomu napięcia stałego. W uproszczonej wersji układ źródła napięciowego może być zastąpiony kilkoma szeregowo połączonymi diodami lub rezystorem R o odpowiedniej wartości.

12.2.4. Wzmacniacz różnicowy

Wzmacniacz różnicowy jest podstawowym rodzajem stopnia wejściowego w analogowych układach scalonych. Warunkiem uzyskania optymalnych jego właściwości jest zgodność parametrów elementów składowych oraz współbieżność ich zmian wraz ze zmianami warunków pracy. Wzmacniacz różnicowy zrealizowany w wersji monolitycznej zapewnia spełnienie tych surowych wymagań. Wzmacniacz różnicowy jest symetrycznym wzmacniaczem prądu stałego o dwu wejściach i dwu wyjściach. Podstawowy układ zamieszczono na rys. 12.5a.

Najważniejszą właściwością tego wzmacniacza jest zdolność wzmacniania sygnałów różnicowych oraz tłumienie sygnałów wspólnych. Przez pojęcie sygnału różnicowego rozumiemy sygnały przychodzące na oba wejścia wzmacniacza Ui i U2 w fazie przeciwnej, natomiast sygnały przychodzące w fazie zgodnej nazywamy sygnałem wspólnym (sumacyjnym). Fizyczny sens tej właściwości oznacza możliwość wzmocnienia małych sygnałów różnicowych na tle bardzo dużych zakłóceń. Wzmacniacz z rys. 12.5a charakteryzują następujące parametry:

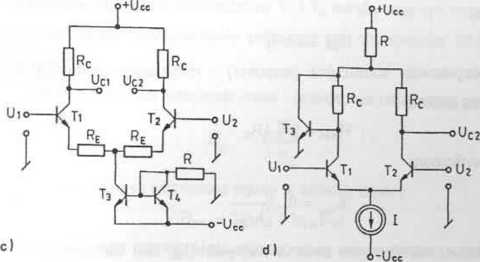

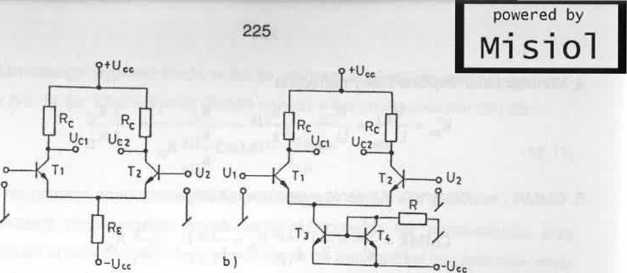

Rys 12.5 Wzmacniacz różnicowy: a) układ podstawowy, b) układ ze źródłem prądowym w emiterze, c) układ ze sprzężeniem emiterowym, d) układ z wtórnikiem kolektorowym w miejscu jednego z rezystorów kolektorowych Rc

1. Wzmocnienie różnicowe symetryczne

k Uc2-Ug

“nr    _ .    __


-^Rr


(12.9)


‘22e

2. Wzmocnienie różnicowe niesymetryczne

kur U,-U.


uci _ UC2 _


1    h21e

2    h


'1    '-'2 U1 U2 * “Ile

3. Wzmocnienie wspólne (sumacyjne) symetryczne

U^-U,


“22e J


RC

0    h L

1    nl le


(12.10)


kus =


_ C2


"Cl


U.,


(12.11)
