CMRR jest najczęściej wyrażany w decybelach, czyli:

CMRR [dB] = 20 log

W katalogach podawana jest jego wartość średnia w całym zakresie wzmacnianych napięć, gdyż zarówno K_ud, jak i mogą być nieliniowymi funkcjami wartości sygnału. Współczynnik CMRR największą wartość osiąga dla napięć stałych i w zakresie małych częstotliwości (do 100 Hz); dla wyższych częstotliwości jego wartość silnie spada. Mierzyć wartość CMRR można w następującym układzie (rys. 13.8). Rezystory Ri, R₂, R3 i R4 są tak dobrane, aby wzmocnienie w torze odwracającym fazę było równe -100, a w torze nie odwracającym fazy równe +100. Następnie obydwa wejścia są ze sobą zwierane i podłączone do kolejnych wartości napięcia współbieżnego U_c. Każdorazowo CMRR jest obliczane jako:

'UC    _O

CMRR = 20log^- = 20log-^r-K    AU

Odpowiedź impulsowa

Własności impulsowe wzmacniacza operacyjnego są charakteryzowane przez podanie czasu narastania t, oraz wartości przerzutu impulsu wyjściowego w układzie wtórnika napięcia w odpowiedzi na skok jednostkowy napięcia wejściowego o amplitudzie 10 lub 20 mV (rys. 13.9).

Maksymalna szybkość zmian napięcia wyjściowego

Jest to maksymalna szybkość zmian napięcia na wyjściu wzmacniacza mierzona także przy wzmocnieniu 1 (wtórnik napięcia z rys. 13.9a), lecz przy dużym sygnale wyjściowym.

Szybkość zmian napięcia wyjściowego wiąże się z przeładowywaniem wewnętrznej pojemności kompensacji charakterystyki częstotliwościowej wzmacniacza. Prąd przeładowujący tę pojemność ma wartość ograniczoną, a więc szybkość zmian napięcia wyjściowego przy dużym sygnale jest także ograniczona. Dla popularnych wzmacniaczy jest to szybkość zmian około 0,5 V/p.s.

powered by

Mi siol

Oi +5V —

4ł

20

rriV

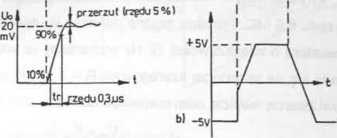

Rys. 13.9 Pomiar odpowiedzi impulsowej i maksymalnej szybkości zmian napięcia wyjściowego wzmacniacza operacyjnego: a) układ pomiarowy, b) przebiegi czasowe

Charakterystyka częstotliwościowa wzmacniacza

Wzmocnienie K_ud wzmacniacza operacyjnego z otwartą pętlą jest funkcją częstotliwości sygnału. Dla wzmacniacza pA 741 z wewnętrzną korekcją charakterystyki częstotliwościowej 3-decybelowa częstotliwość graniczna fg leży w zakresie kilku Hz, a dalej przy wzroście częstotliwości wzmocnienie spada z nachyleniem 20 dB/dekadę.

Dla wzmacniaczy pA 709 charakterystyka zależy od zastosowanego zewnętrznego układu kompensacji częstotliwościowej. Pomiaru charakterystyki częstotliwościowej dokonujemy w układzie jak na rys. 13.10a.

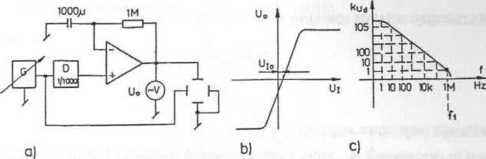

Rys. 13.10. Układ do pomiaru charakterystyki częstotliwościowej wzmacniacza operacyjnego

Często podawanym parametrem związanym z tą charakterystyką jest szerokość pasma do częstotliwości fi (patrz rys. 13.10c), przy której wzmocnienie maleje do wartości 1.
