216

obydwa W.O. są idealne. Proszę skorygować ten wzór przy nowych założeniach wzmocnienia różnicowe Ki i K2 obu wzmacniaczy mają skończoną wartość (Ki < 00, K2 < oo). oraz wzmocnienia sumacyjne są różne od zera (Ks1 * 0, Ks2 * O) Przedstawić ten wzór w następującej postaci:

u0 =A(u2-u1) + B^Ly^-

9.    Wyprowadzić wzór umożliwiający obliczenie napięcia wyjściowego wzmacniacza z rys. 10.3 bez założeń upraszczających i przedstawić go w postaci analogiczne) do wzoru (10.1).

10.    Porównać zależności tłumienia sygnałów wspólnych wzmacniaczy przedstawionych na rys. 10.1, 10.2, 10 3.

11.    Korzystając z wyników zadania 9 wyprowadzić wzór (10.14) na współczynnik CMRRU wzmacniacza przyrządowego z rys. 10.3.

12.    Zaproponować nową wersję wzmacniacza różnicowego zbudowanego na podstawie dwu W.O., inną niż przedstawiona na rys. 10.2 i obliczyć dla niej współczynnik CMRRU. (Proszę np. wykorzystać wzmacniacze odwracające).

13.    Dla wzmacniacza z rys. 10.3 obliczyć współczynnik CMRR’U i CMRRu dla tolerancji stosunków rezystancji: 5%, 1%, 0,5%, 0,01% i 0%. Dane: trzy identyczne W.O o CMRRW = 80 dB, wzmocnienie różnicowe układu K’u = 50 VA/, R1 = R3 = R4 = 10 kQ, R5 = 25 kQ. Wyciągnąć odpowiednie wnioski. Wyniki zestawić w tablicy i porównać z tablicą 10.1.

14.    Wyprowadzić wzór na rezystancję wejściową potencjometru „biopolarnego" z rys. 10.5.

10.4. Aparatura pomocnicza

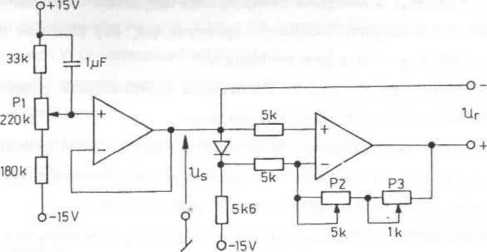

Na stanowisku znajduje się model zawierający wzmacniacze operacyjne i odpowiednie rezystory. Poprzez dokonanie odpowiednich połączeń można otrzymać dowolny z omówionych układów wzmacniaczy pomiarowych. Model wyposażono również w układ umożliwiający otrzymanie nastawnego napięcia wspólnego w zakresie -3 +13 [Vj (potencjometr P1). Na napięcie to nałożono napięcie różnicowe, regulowane w zakresie O-i-500 mV (potencjometry P2 i P3). Układ przedstawiono na rys. 10.8.

Rys. 10.8. Układ wytwarzający napięcie wspólne us i różnicowe ur


r


217


ii^


powered by

Mi siol


Model wyposażono ponadto w układ umożliwiający podawanie zmiafaagftaaaWa cla różnicowego, nakładanego na stałe napięcie wspólne (rys. 10 9).



U~

o-

Rys. 10.9. Układ do otrzymywania zmiennego napięcia różnicowego wraz ze stałym napięciem wspólnym

10.5. Program ćwiczenia

1 Zestawić wzmacniacz różnicowy wg rys. 10.1 dobierając rezystory w sprzężeniu zwrotnym zgodnie ze wskazówkami prowadzącego:

a)    Zdjąć charakterystykę u0 = f(ur) dla us = const. Pomiary powtórzyć dla kilku wartości napięć wspólnych (np.: Us = 0 V, 5 V, 10 V).

b)    Zdjąć charakterystykę u0 = f(us) dla ur = 0 V.
