226


227


U0 =RIC =RICS

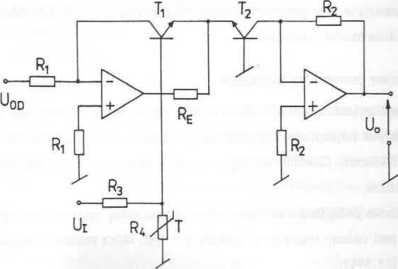

Rys. 11.5. Inne rozwiązanie układowe przetwornika logarytmującego z kompensacją wpływu temperatury i prądu nasycenia lis

Przedstawione układy logarytmiczne charakteryzują się małą wartością trzydecy-belowej częstotliwości granicznej, nie przekraczającej wartości s 0,3 MHz. Odbija się to niekorzystnie na szybkości ich działania.

W chwili obecnej produkuje się wiele wzmacniaczy logarytmicznych w postaci monolitycznych układów scalonych. Dobrymi przykładami są układy AD 755 firmy Analog Devices i 4127 firmy Burr-Brown. W obu układach odchylenie od idealnej charakterystyki nie przekracza 1% w całym czterodekadowym zakresie napięcia wejściowego (1 mV- 10 V).

11.2.3. Układy przetworników o charakterystyce wykładniczej

Schemat układu o charakterystyce wykładniczej (alogarytmującego) przedstawiono na rys.11.6. Przetwornik taki zrealizowano wykorzystując wykładniczy charakter prądu kolektora lc tranzystora, co można przedstawić następująco:

gdzie: Ics - prąd nasycenia złącza kolektor-baza.

W układzie tym wzmacniacz operacyjny spełnia role liniowego przetwornika prądu kolektora lc na napięcie wyjściowe U0. Ponieważ kolektor tranzystora znajduje się na pozornej masie wzmacniacza, to przez rezystor R płynie prąd lc, można więc napisać, iż:

powered by

Mi siol

(11-10)

R

Rys. 11.6. Prosty układ przetwornika o charakterystyce wykładniczej

Równocześnie spełniony jest warunek, iż Ube = - U|. Tak więc ostatecznie otrzymamy:

U0 =Rlcsexpj^-^-j    (11.11)

Dla prawidłowej pracy układu napięcie wejściowe musi być ujemne: Ui < 0.

Rys. 11.7. Układ przetwornika wykładniczego ze skompensowanym wpływem temperatury

Podobnie jak w przypadku układu logarytmującego z rys.11.3 podstawową wadą te-9o układu jest jego silna zależność od temperatury. Wady tej pozbawiony jest układ
