NEUFERT
0 normy pod

Część budowli    Baza wymiarowa

B	- podłoga	OK	- wierzch
D	- sufit	UK	- spód
F	- fundament	OK FB	- wierzch podłogi w stanie surowym
FB	- podłoga w stanie surowym	OK FFB - wierzch podłogi wykończonej
FFB	- podłoga wykończona	UK WS	- spód wnęki w ścianie
W	- ściana
AS	- zamocowanie, zakotwienie	Położenie
VM	- wmurowanie	aD	- na stropie (suficie)
BD	- przebicie w podłodze	uD	- pod stropem (sufitem)
BK	- kanał w podłodze	uB	- nad podłogą
BS	- wnęka w podłodze	uT	- nad pow. terenu
DD	- przebicie w stropie (suficie)	uT	- pod pow. terenu
DS	- wnęka w stropie (suficie)	dg	- ciągłe, przelotowe
FD	- przebicie w fundamencie
FS	- wnęka w fundamencie	Instalacje
JS	- szyna kotwiąca	W	- inst. wodne
RH	- osłona rury	G	- inst. gazowe
Sch	- szyb	H	- inst. grzewcze
WD	- przebicie w ścianie	L	- inst. wentylacyjne
WS	- wnęka w ścianie	E	- inst. elektryczne

Pozostawić otwarte

W stanie końcowym zamknięte

Normy

podstawowe

1

A)    szyb w przekroju

B)    szyb jw. w rzucie

	[TT	TE

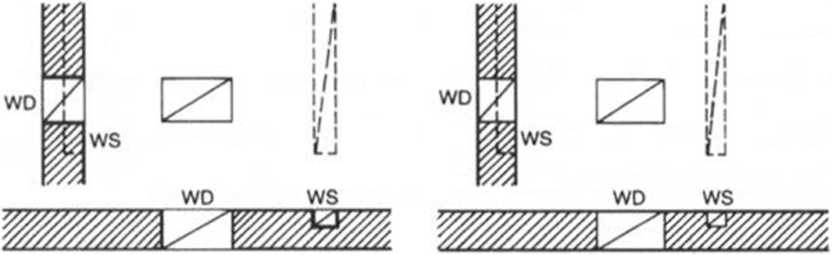

	X n	'////, '/.' wnęka w ścianie 1 przebicie w stropie '/////////// w widoku

wnęka jw. w rzucie

A)    osłona rury w widoku

B)    osłona jw. w rzucie

przewody dymowe w rzucie przewody spalinowe w rzucie

zabudowa projektowana

zabudowa do rozbiórki

+*+ | cmentarz

.;i7............

•••••••••••••••••••••

.•.v.v.v.v.v.v.v.v.v.v

zabudowa istniejąca

brąz	żółta	brąz
brąz	czarna	brąz
brąz	czerw.	brąz

olej napędowy

karbolineum

benzyna

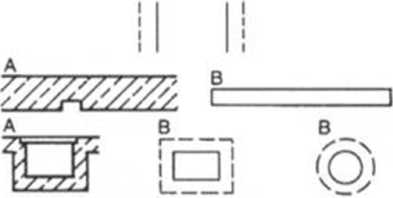

wnęka w podłodze, stropie lub fundamencie w przekroju

odpowiednio w rzucie

'////////'/4IZZZZ////////y ^wn?^{ka w s,f}°P^{ie w} spodniei warstwie 6//.//////1    /;/////; /. w przekroju odpowiednio w rzucie

	* / /		^r4 / /
	z	zzzzz:

kanał w podłodze w przekroju

kanał w podłodze w rzucie

A)    szyna kotwiąca w przekroju

B)    szyna jw. w rzucie

izmzz

Oznaczenia stosowane w projektach

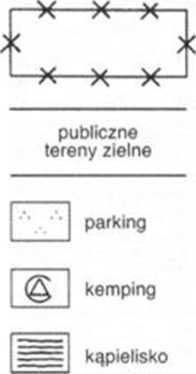

Plan sytuacyjny istniejące tereny komunikacji publicznej

zatwierdzone, ale nie zrealizowane tereny komunikacji

skwerek (trwały ogródek)

O] boisko _J sportowe

plac zabaw dla dzieci

NORMY PODSTAWOWE

OZNACZENIA NA RYSUNKACH

DIN 1356 -4 OP

(7) Oznaczenia na rzutach i przekrojach

’> Rysunki

^2) Rysunki barwne	3) Skrót	^3) Dodawać każdorazowo do i^2>
" jasnozielona		trawa
) 1 sepia		miał torfowy i podobne
£ sjena palona		grunt rodzimy
czarno-biała		grunt nasypowy
*/. cynober Rai 3016		mur z cegły na zaprawie wapiennej
\ cynober * Rai 3016	ZM	mur z cegły na zaprawie cementowej
4 cynober * Rai 3016	KZM	mur z cegły na zaprawie cemento-wo-wapiennej
£ cynober ź Rai 3016	Bp/ZM	mur z cegły porowatej na zaprawie cementowej
1    cynober 2    Rai 3016	BI/KZM	mur z cegły dziurawki na zaprawie cementowo-wapiennej
? cynober Ź Rai 3016	KL	mur z klinkieru na zaprawie cementowej
? cynober Ź Rai 3016	Ks	mur z cegły silikatowej na zaprawie wapiennej
^ cynober Ź Rai 3016	SCH	mur z cegły pumeksowej na zaprawie wapiennej
ł cynober * Rai 3016	***	mur z........................... na zaprawie............................
'/ cynober * Rai 3016		mur z kamienia naturalnego na zaprawie cementowej
i* fi sepia		żwir
\ szaro-czarna		żużel
żółcień cynk. .		piasek
£ ochra	FEG	jastrych (gips)
£ biała		tynk
fioletowa Rai 4005		prefabrykat betonowy
7/ zielono-^ -niebieska Rai 6000		beton zbrojony (żelbet)
■7 zielono-•' -oliwkowa *' Rai 6013		beton
^ czarna		stal w przekroju
= brązowa = Rai 8001		drewno w przekroju
_ szaro-1 -niebieska Rai 5008		warstwa izolacji przeciwdźwiękowej
czarna i biała		warstwa izolacji przeciwwilgociowej, termicznej
szara ^v- Rai 7001		istniejące (stare) części budowli

brąz	biała	brąz
czarna	smoła próżnia
szara

benzol
