DIN 1356 oraz DIN 15, CZĘŚĆ 1


NORMY PODSTAWOWE


Rodzaje linii

Zastosowanie

Skala rysunków

1:1

1:5

1:10

1:20

1:25

1:50

1:100

1:200

Grubość linii w mm

Linia ciągła (gruba)

obrys części budowli w przekroju

1.0

0.7

0.5

Linia ciągła (średnio gruba)

krawędzie części budowli w widoku, niewielkie fragmenty w przekroju

0.5

0,35

0,35

Linia ciągła (cienka)

linie pomocnicze, linie wymiarowe, linie siatki modularnej

0,25

0.25

0.25

linie wskazujące (odnośnikowe), kierunek biegu schodów

0,35

0.25**1

0,25

Linia przerywana'* (średnio gruba)

niewidoczne krawędzie części budowli

0.5

0,35

0.35

Linia kreska-kropka (gruba)

» w •

oznaczenia płaszczyzn przekrojów

1.0

0.7

0.5

Linia kreska-kropka (średnio gruba)

osie

0.35

0,35

0,35

Linia punktowa'1 (cienka)

części budowli leżące z tylu patrzącego

0,35

0,35

0.35

’> Linia przerywana------kreski dłuższe niż odstępy między nimi.

Linia punktowa................punkty lub kreski krótsze niż odstępy między nimi.

"> 0.35 mm. gdy rysunek ma być pomniejszony ze skali 1:50 do 1:100.


W rysunkach budowlanych stosuje się różne rodzaje linii

Obowiązują następujące grubości linii kreślonych tuszem


Normy

podstawowe



Stosowane jednostki miary związane ze skalą rysunku są podane w tabliczce informacyjnej rysunku (np. 1:50).

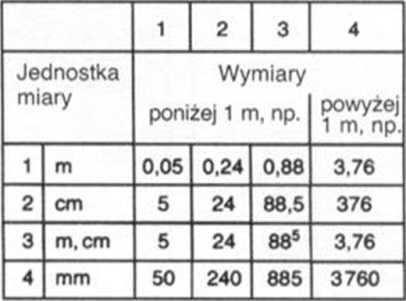

Jednostki miary



płytki ceramiczne

zaprawa

jastrych

uszczelnienie

ocieplenie

strop



Odnośniki, linie wskazujące


wymiar

linia wymiarowa linia pomocnicza


Uwaga: W przypadku rysunków komputerowych lub przeznaczonych do mikrofilmów mogą być wymagane inne kombinacje szerokości linii.


- 3.76


linia wymiarowa, ograniczająca


©


Rodzaje i grubości linii


8


i

24


-188

236


- 426 437.5


674


- £


cg


625


24

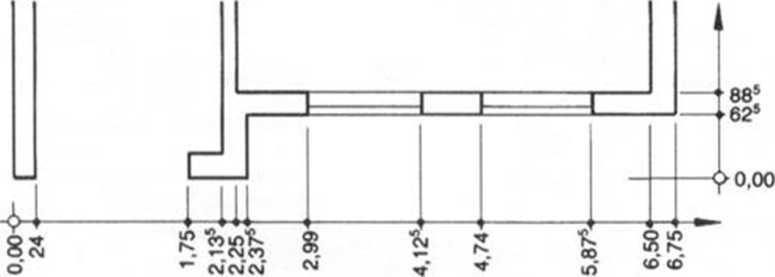

(^2) Wymiarowanie zewnętrzne, np. w skali 1:100 w cm

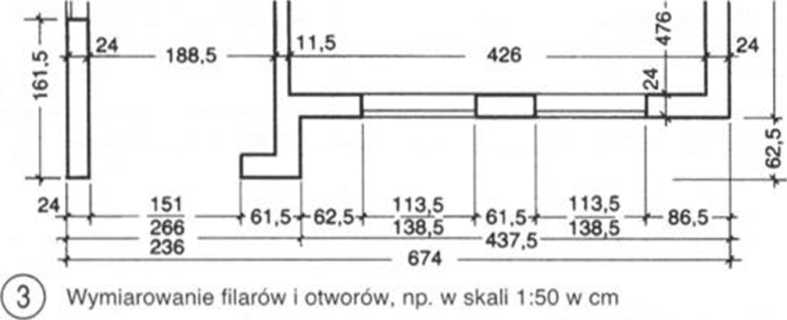

Wymiarowanie ciągłe, np. w skali 1:50 w cm. m


^7) Nazwy elementów wymiarowania

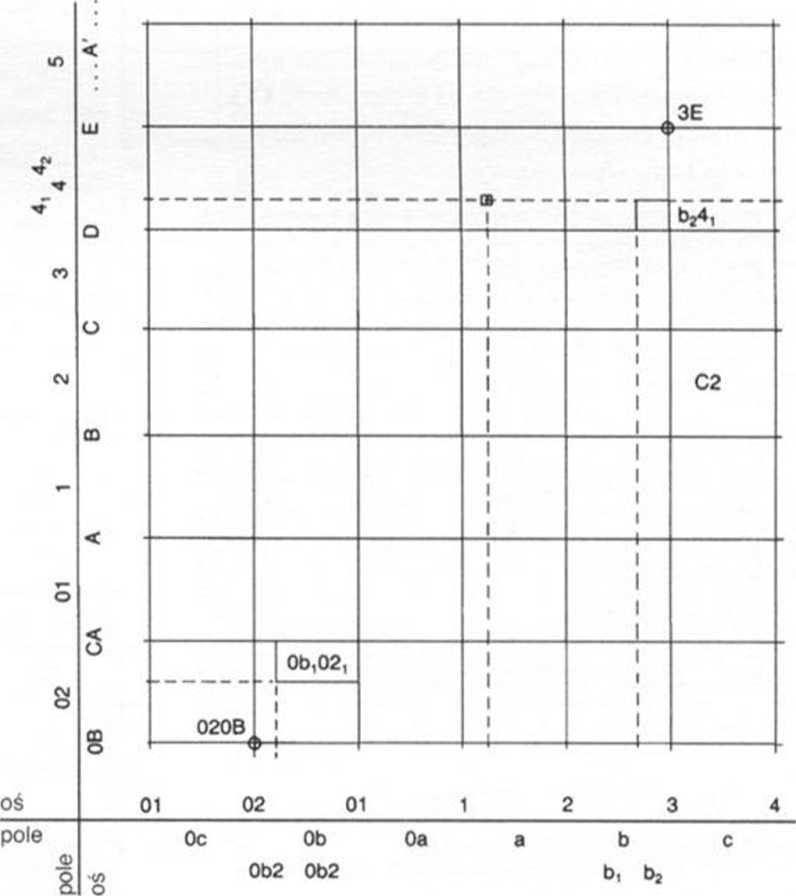

Siatka modularna


11
