NEUFERT
1 normy pod(1)

DIN 1356 oraz DIN 15, CZĘŚĆ 1

NORMY PODSTAWOWE

Rodzaje linii	Zastosowanie	Skala rysunków
		1:1	1:20	1:100
		1:5	1:25	1:200
		1:10	1:50
		Grubość linii w mm
Linia ciągła (gruba)	obrys części budowli w przekroju	1,0	0,7	0,5
Linia ciągła	krawędzie części budowli w widoku, niewielkie fragmenty	0,5	0,35	0,35
(średnio gruba)	w przekroju
	linie pomocnicze, linie wymiarowe, linie siatki modularnej	0,25	0,25	0,25
Linia ciągła (cienka)
	linie wskazujące (odnośnikowe), kierunek biegu schodów	0,35	0,25**>	0,25
Linia przerywana')	niewidoczne krawędzie części budowli	0,5	0,35	0,35
(średnio gruba)
Linia kreska-kropka	oznaczenia płaszczyzn przekrojów	1,0	0,7	0,5
(gruba) mmmmmmm m ■■■■ ■ mmmmmm
Linia kreska-kropka	osie	0,35	0,35	0,35
(średnio gruba) MMMMMI • MMMMMM • MMMMMM
Linia punktowa')	części budowli leżące z tyłu patrzącego	0,35	0,35	0,35
(cienka)

*> Linia przerywana------kreski dłuższe niż odstępy między nimi.

Linia punktowa................punkty lub kreski krótsze niż odstępy między nimi.

"> 0,35 mm, gdy rysunek ma być pomniejszony ze skali 1:50 do 1:100.

*> Linia przerywana------kreski dłuższe niż odstępy między nimi.

Linia punktowa................punkty lub kreski krótsze niż odstępy między nimi.

W rysunkach budowlanych stosuje się różne rodzaje linii

(D-

Obowiązują następujące grubości linii kreślonych tuszem

Normy

podstawowe

		1	2	3	4
Jednostka miary		Wymiary poniżej 1 m, np.			powyżej 1 m, np.
1	m	0,05	0,24	0,88	3,76
2	cm	5	24	88,5	376
3	m, cm	5	24	88^5	3,76
4	mm	50	240	885	3760

Stosowane jednostki miary związane ze skalą rysunku są podane w tabliczce informacyjnej rysunku (np. 1:50).

Jednostki miary

płytki ceramiczne

zaprawa

jastrych

uszczelnienie

ocieplenie

strop

Odnośniki, linie wskazujące

wymiar

linia wymiarowa linia pomocnicza

Uwaga: W przypadku rysunków komputerowych lub przeznaczonych do mikrofilmów mogą być wymagane inne kombinacje szerokości linii.

- 3,76

linia wymiarowa, ograniczająca

Rodzaje i grubości linii

Nazwy elementów wymiarowania

io

*

<

UJ

Csi

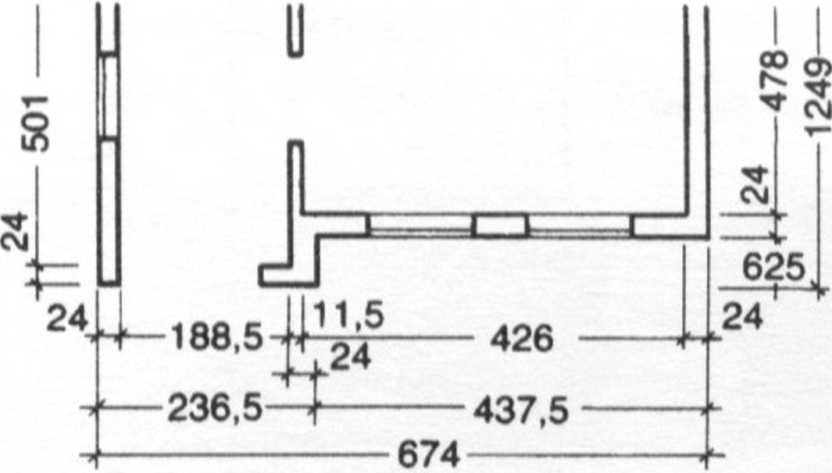

Wymiarowanie zewnętrzne, np. w skali 1:100 w cm

co

:50 w cm, m

O

					3E
			-GB----- 1	-	1 ^2^1
			'1 I l I I - I	i i i i i
			i i i i i	I I I I I	C2
			i i i i i	I I I I i
			i i i i i	i i i i
	0b,02,		i i i i —i-	i i i i -1—
020B --<	1 I 1 M-

02_01

Ob

0b2 0b2

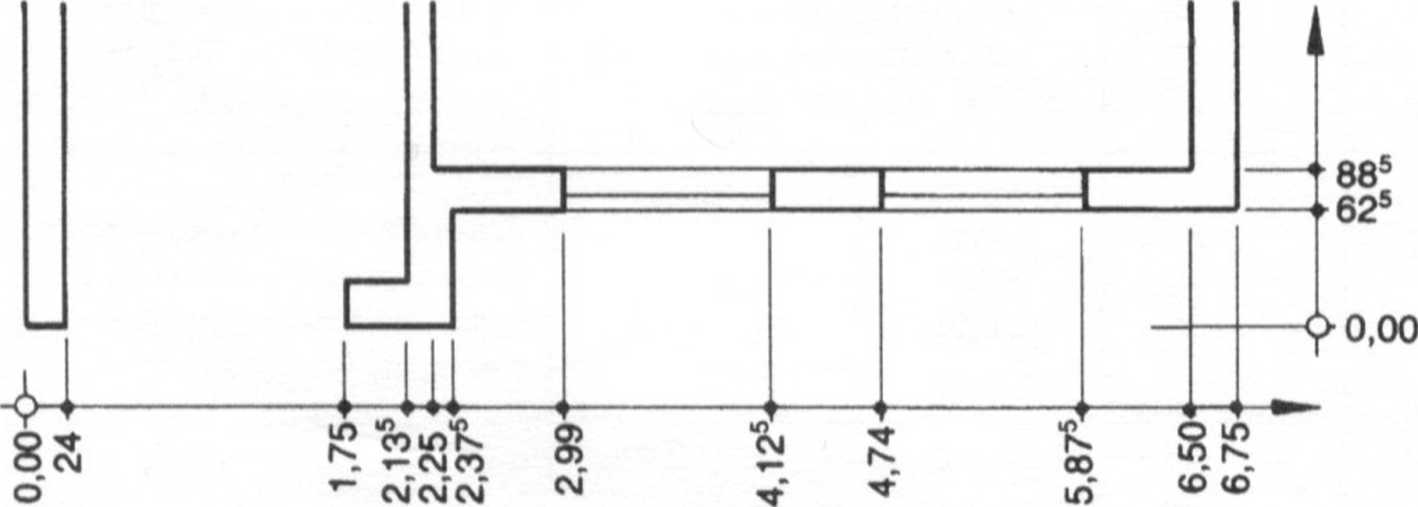

Wymiarowanie ciągłe, np. w skali

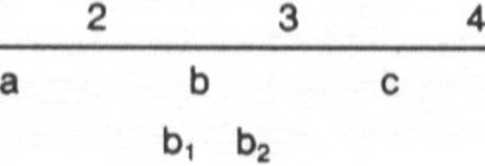

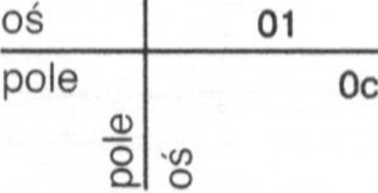

Siatka modularna

11
