Projekt nr 1 resacia sieci

Projekt nr 1 resacia sieci



192.168.0.0



90 90

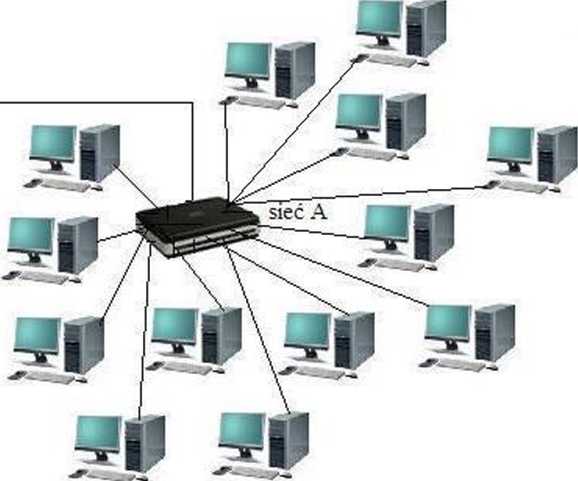

Sieć A:

Brama: 192.168.2.1 IP: 192.168.2.2 Maska: 255.255.255.0

Nowa pracownia: IP: 192.168.2.3-15 Brama: 192.168.2.1 DNS: 192.168.2.1


Sieć B:

Brama: 192.168.4.1 IP: 192.168.4.2 Maska: 255.255.255.0

Sieć C:

Brama: 192.168.6.1 IP: 192.168.6.2 Maska: 255.255.255.0

Sieć D:

Brama: 192.168.8.1 IP: 192.168.8.2 Maska: 255.255.255.0

Stara Pracownia:

IP: 192.168.4.2-11 Brama: 192.168.4.1 DXS:192.168.4.1

Sekretariat:

IP: 192.168.6.3-5 Brama: 192.168.6.1 DXS:192.168.6.1

Biblioteka:

IP: 192.168.8.2-16 Brama: 192.168.8.1 DXS:192.168.8.1



swich



Zalew i wady dla rozwiązania w oparciu o server

Zalew:

-    prosty układ okablowania,

-    niezawodna (do czasu przerw ania kabla),

-    przerw anie połączenia sieciow ego przy jednej stacji pow oduje unieruchomienie Wiko tej stacji przy której doszło do awarii,

-    łatwy do modyfikacji układ kabli,

-    łatwość dodawania nowych stacji roboczych,

-    łatwa kontrola i likwidacja problemów.

-    łatwe w eksploatacji,

-    nie wymaga drogich serw erów dedykowanych.

Wady:

-    przy dużym ruchu w sieci możliw e opóźnienia.

-    istnienie pojedynczego punktu awaryjnego (oznacza to, że w przypadku awarii centralnego routera sieci cała komunikacja ulegnie zerwaniu)

-    ograniczony dostęp

-    ograniczona odległość

-    trzeba ciągnąć instalacje

-    koszty instalacji


drukarka sieciowa


Andrzej
