Przekładnie Zębate153

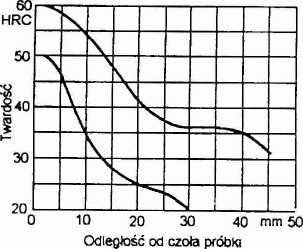

4. Pasmo hartowności

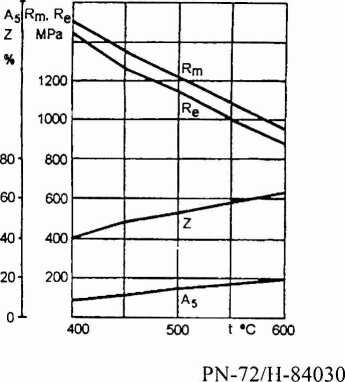

5. Zależność własności mechanicz. od temp. odpuszczania

Stal do ulepszania cieplnego 40HM

1. Skład chemiczny, % i punkty przełomowe, °C

c	Mn	Si	Cr	Ni	Mo	Ac,	Ac,	Ms
0,38+ +0,45	0,40+ +0,70	0,17+ +0,37	0,80+ + 1,10	max. 0,30	0,15+ +0,25	740	790	360

2. Własności mechaniczne

Własność	Jedn.	Próbki kwalif.	Grubość wyboru D, mm
			D< 16	16 < D < 40	40 < D < 100	100 <£><160
	MPa	1050	100+1300	1000+1300	900+1050	800+950
Re	MPa	900	900	800	700	600
	%	10	10	11	12	13
Z	%	45	45	45	45	50
KCL'2	J/cm^2	70	70	70	50	50

3. Zalecane warunki obróbki cieplnej:

hartowanie: 840°C - olej, odpuszczanie: 550°C woda lub olej; azotowanie: 50+540°C - chłodzenie z piecem; hartowanie powierzchniowe: 860+910°C - woda lub olej;

odpuszczanie: 160°C    2 h. Przy ulepszaniu cieplnym przed azotowaniem tempera

tura odpuszczania < 580°C.
