Przekładnie Zębate158

2. Własności mechaniczne

Własność	Jedn.	Próbki kwalif.	Grubość wyboru D, mm
			D< 16	16 < O <40	40 < D < 100	100 < Z) <160
Rm	M Pa	1100	1050-5-1200	950-5-1200	850-5-1000	750-900
Re	MPa	850	850	750	600	550
*5	%	10	10	10	11	12
z	%	45	45	45	45	50
KCU2	J/cm^2	50	50	50	50	-

3.    Zalecane warunki obróbki cieplnej: hartowanie: 880°C - olej; odpuszczanie: 540°C - woda lub olej.

4.    Wytyczne zastosowania

Stal do ulepszania cieplnego o dużej hartowności, pozwalającej na osiągnięcie dobrych własności mechanicznych w przekrojach o grubości do 65 mm przy hartowaniu w oleju. Stosuje się ją na części maszyn o średnich przekrojach i znacznej wytrzymałości, jak wały napędowe wykorbione, osie, koła zębate, śruby itp.

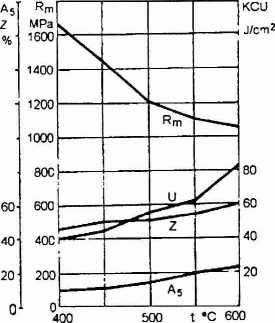

5.    Pasmo hartowności    6. Zależność własności mechanicz.

od temp. odpuszczania [22]

PN-72/H-84030

Stal do ulepszania cieplnego 35SG

1. Skład chemiczny, % i punkty przełomowe, °C

C	Mn	Si	Cr	Ni	Mo	Ac,	Ac3	Mę
0,31-5- -5-0,39	1,10-5- -5-1,40	+ o o	max. 0,25	max. 0,30		750	830	320

158
