296 Zamki i pałace

ZAMEK

WIEŻE I BRAMY

BLANKOWANIA

MACHIKUŁY

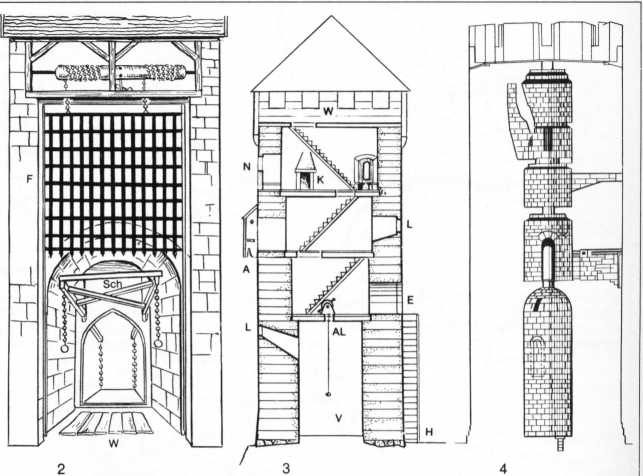

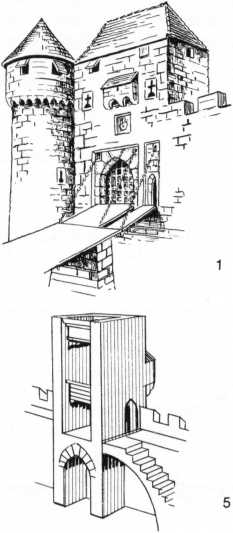

1 - wieża bramna z wieżą flankującą, most zwodzony na łańcuchach przed główną bramą i furtą; nadwieszony wykusz, chodnik obronny z drewnianymi osłonami, strzelnice krzyżowe dla broni palnej. 2 - wieża bramna widziana od dziedzińca. W - zapadnia, Sch - przeciwwaga, F - brona z kołowrotem. 3 - wieża główna, przekrój, H - strona od dziedzińca, V - loch więzienny, AL - właz z kołowrotem, L - świetlik, E - wejście, A - wykusz latryny, K - kominek, N - okno we wnęce z ławami, W - taras obronny. 4 - wieża główna, Steinsberg koło Sinsheim, XIII w. 5 - baszta otwarta.

m rvi

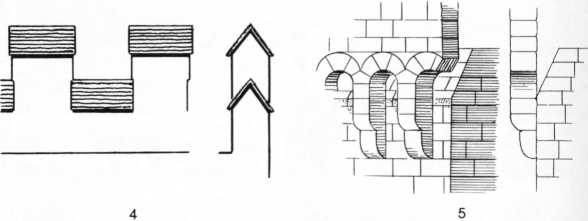

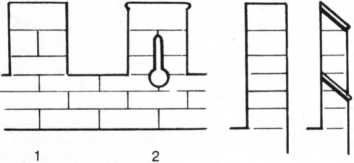

1 - ząb (blanka, merlon) bez strzelnicy, 2 - ząb ze strzelnicą kluczową, prosty i z daszkiem pulpitowym. 3 - krenelaż w jaskółczy ogon (blanki Gibellinów). 4 - krenelaż o zębach i wrębach z daszkami dwuspadowymi (mogą być też zęby z daszkami czterospadowymi). 5 - machikuły = otwory strzelnicze w chodniku obronnym, za przedpiersiami nadwieszonymi na wspornikach, do strzelania, wylewania gorącej smoły, oliwy i wrzącej wody.
