układ podcisnienia V6 2,5TDI(1)

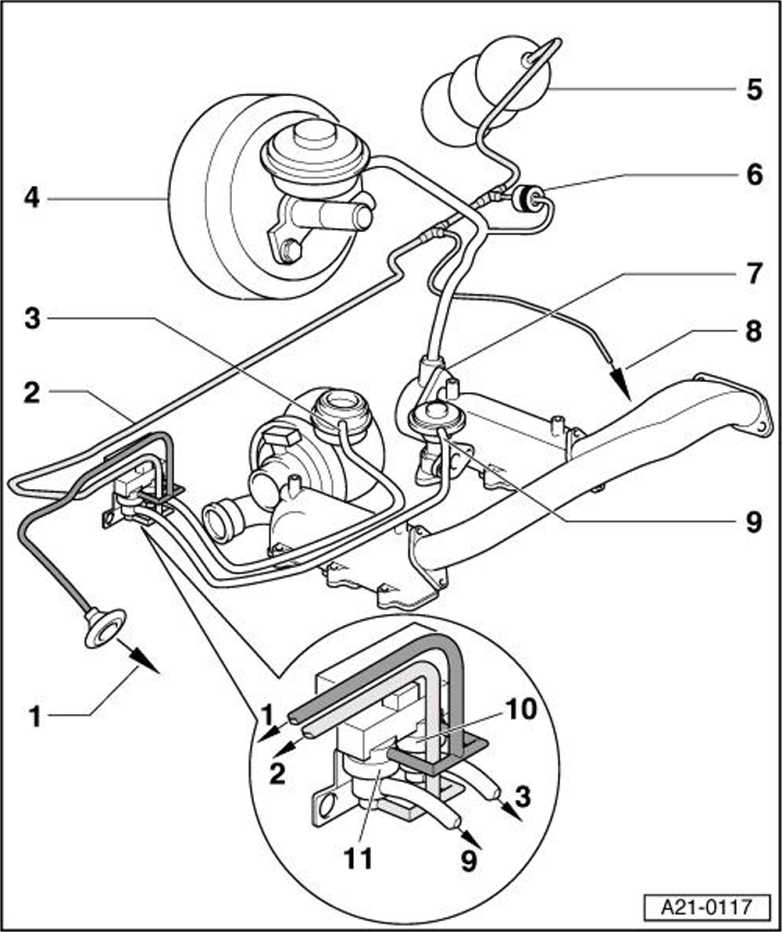

Schemat połączeń układu recyrkulacji spalin

1    - do przyłącza

napowietrzającego na

obudowie filtra powietrza

2    - Wąż podciśnieniowy

□    do zasobnika podciśnieniowego lub do pompy próżniowej

3    - Wąż podciśnieniowy

□    od zaworu elektromagnetycznego ograniczania ciśnienia doładowania -N75- do siłownika podciśnieniowego regulacji ciśnienia doładowania

4    - Wzmacniacz siły hamowania

5    - Zasobnik podciśnieniowy

□    Miejsce zamontowania: w przednim nadkolu z lewej strony pod osłoną nadkola

6    - Zawór zwrotny

□    położenie montażowe (jasna/ciemna strona): jak pokazano na rysunku

7    - Pompa próżniowa

8    - Do zaworu przełączającego

klapy w kolektorze ssącym -

N239-

9    - Wąż podciśnieniowy

□    od zaworu recyrkulacji spalin -N18- do mechanicznego zaworu recyrkulacji spalin

10    - Zawór elektromagnetyczny ograniczania ciśnienia doładowania -N75-

11    - Zawór recyrkulacji spalin -N18-
