Zbiornik ciśnieniowy spawany2
24
Dla znanych grubości i naddatków grubości ścianek elementu walcowego i króćca warunek (13) pozwala określić minimalną wymaganą grubość wzmocnienia gwz. Ze względów praktycznych (możliwość połączenia ze ścianką wzmacnianą) przyjmuje się nominalną grubość pierścienia wzmacniającego gwz(„> z zakresu
gwz(n) = (0,6-0,8; max 1,0) gn Można przyjmować gw2(n) = g„.
2.4. OBLICZENIA (PROJEKTOWANIE) DEN WYPUKŁYCH PODLEGAJĄCYCH CIŚNIENIU OD STRONY POWIERZCHNI WKLĘSŁEJ
Ze względu na profil - wyznaczony linią przecięcia powierzchni wklęsłej części wypukłej dna płaszczyzną przechodzącą przez oś dna - można wyróżnić następujące dna:
a) kuliste,
b) eliptyczne (elipsoidalne),
c) koszykowe (profil utworzony z trzech łuków kołowych wg rys. 2.3).

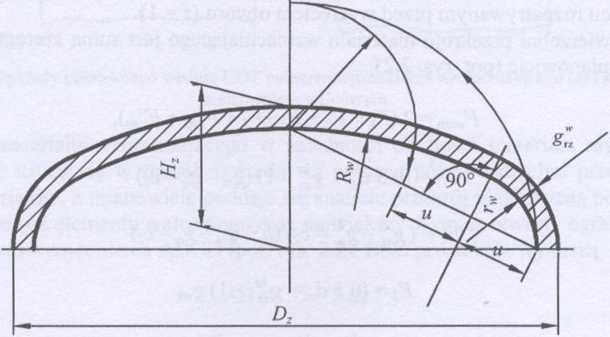

Rys. 2.3. Konstrukcja profilu dna koszykowego
