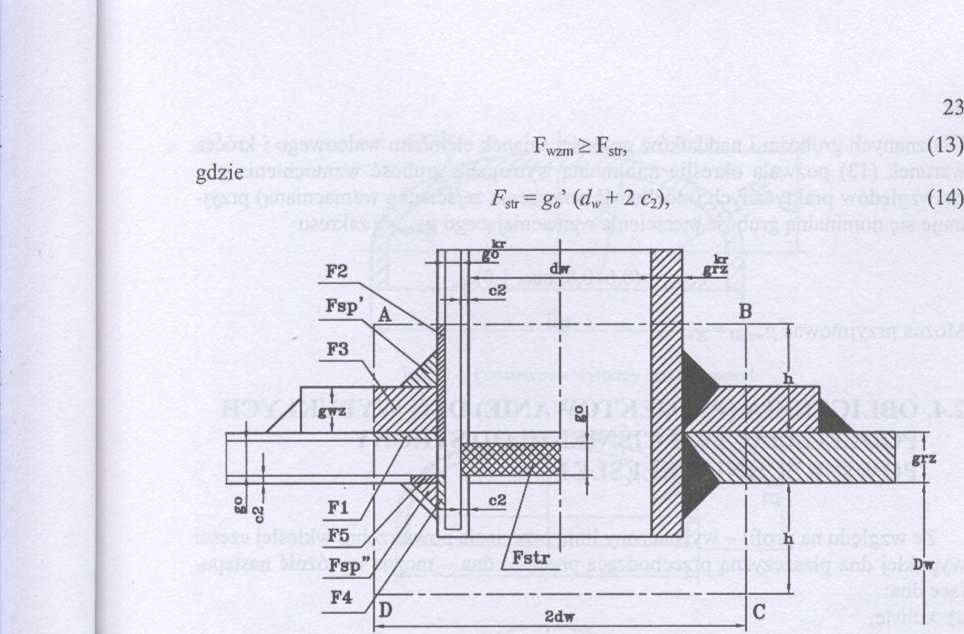

Rys. 2.2. Rozmieszczenie materiału wzmacniającego w elemencie walcowym osłabionym otworem


Grubość ścianki g„ elementu walcowego powinna być przy tym obliczona przy użyciu współczynnika wytrzymałościowego z ścianki, jaki ta ścianka posiada w miejscu rozpatrywanym przed wycięciem otworu (z = 1).

Pole powierzchni przekroju materiału wzmacniającego jest sumą szeregu składników, a mianowicie (por. rys. 2.2)

Fwzm = 2 (F, +F2 + F3 +Fą + Fsp + F'sp),    (15)

przy czym

F\ = (0,5 dw - g* -1 )(gr,-g0-c2)

Fl = ( grJ ~ g? ~ C2) (h + ga -g„- C2)

Fy = (0,5 dw- g^ -\) gwz

Fa = (- go~ c2) ( g* + c2)    (16)

^5 = c2

F,sp + ^’sp-(^r)2
