Ćwiczenie nr 4 [geometria][1]

Ćwiczenie nr 4 [geometria][1]



I rok I sem budownictwo

Rok akademicki 2007/2008

Ćwiczenie nr 4

Zad. 1 rys. 1,2,3,4

Wyznaczyć rzut cechowany krawędzi k płaszczyzn a i (3 określonych planami warstwicowymi.

Zad. 2 rys. 5

Wyznaczyć rzut cechowany krawędzi k płaszczyzny a określonej planem

warstwicowym a płaszczyzną P Zad. 3 rys. 6    (2,5)

Wyznaczyć rzut cechowany krayyędzi

poziomą przechodzącą przez punkt P(25) k płaszczyzny a określonej planem

warstwicowym a płaszczyzną P rzutującą Zad. 4 rys. 7,9

Wyznaczyć rzut cechowany krawędzi k płaszczyzny a określonej prostą m

i punktem M(15) z płaszczyzną p określoną prostymi a i b przecinającymi sią. Zad. 5 rys. 13,14

Wyznaczyć punkt przebicia płaszczyzny a -określonej prostymi b i c równoległymi - prostą m.

Zad. 6 rys. ,10,11,12

Wyznaczyć rzut cechowany krawędzi k przecięcia się figur z uwzględnieniem widoczności Zad. 7 rys. 15,16

Wyznaczyć punkt przebicia płaszczyzny a -określonej rzutami figury prostą m z uwzględnieniem widoczności.

Zad. 8 rys.17,18,20

Przez punkt P poprowadź prostą _ równoległa do danej płaszczyzny a.

Zad. 9 rys.8

Przez punkt P poprowadź płaszczyznę równoległa do danej prostej m

Zad. 10 rys.19

Przez punkt P poprowadź płszczyznę a równoległa do dwu danych prostych a i b. Zad. 11 rys.17-20

Przez punkt P poprowadź płaszczyznę (3 równoległa do płaszczyzny a określonej: a/punktami/ A,B,C ; b/prostąn i punktem A/; c/prostymi a i b.

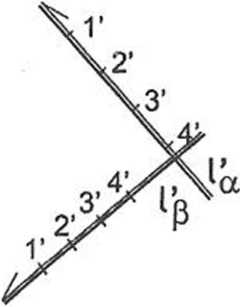

Rys. 1

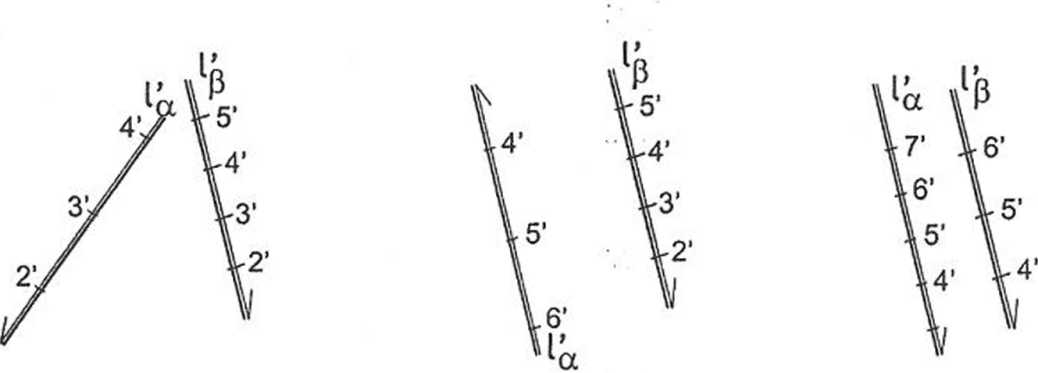

Rys. 2

Rys. 3


Rys. 4
