7.Podaj symbol płaszczyzny słodowej. od której nastąpiło odbicie wiązki promieni rentgenowskich i powstanie refleksu.

a)    222 - rząd drugi odbicia od płaszczyzny 111

b)    333 - rząd 3 odbicia od płaszczyzny 111

c)    111- rząd l odbicia od płaszczyzny 111

d)    -1-1-1 - rząd 1 odbicia od płaszczyzny -1-1-1 8. Zasada konstrukcji słecł odwrotnej

Sieć odwrotna - twór abstrakcyjny utworzony dla danej sieci przestrzennej jest to zbiór wektorów w postaci

Ktoi = <i + k b+l c)

K.h.l - liczby całkowite

o. b, c - wektory prymitywne sieci odwrotnej

bxc

• 2/r

ax />

—►

a(by.c)

9. Sieć rzeczywista kryształu jest siecią tetragonalną. Do jakiego układu krystalograficznego należy sieć odwrotna tego kryształu?

Do tego samego :P

10,11,12 wrzuci Moni, ja niestety nie ogarniam ® 13. Opisz konstrukcję Ewalda i wyjaśnij jej znaczenie

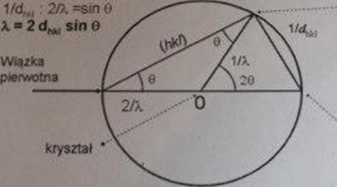

Konstrukcja Ewalda obrazuje związek równania Bragga z siecią odwrotną Jeśli ze źródła sieci odwrotnej wyznaczyć punkt określony przez pewien wektoi i z tego punktu zakreślić w sieci odwrotnej sferę o promieniu 1/A, to warunki Bragga - Wolfa będą spełnione wówczas, gdy węzeł sieci odwrotnej znajdzie się na powierzchni sfery Ewalda (wtedy powstanie refleks)

Węzeł hkl sieci odwrotnej

• Węzeł 000 sieci odwrotnej

14. Co to jest sfera graniczna? Różnice pomiędzy sferą graniczną dla promieniowania CuKa a MoKa.

Sfera graniczna - sfera o promieniu 2/A. Można zarejestrować tylko i wyłącznie refleksy które sie znajdują wewnątrz niej

Długość CuKa = 1.54 A a MoKa = 0.73A

■L -'"■-Hf)'

mSnowej ok(5o    ^ ^{9V refieksów 3 w} P^rzVP^{3dku lam}PV

Pr^ń^Żsfe^^Ćn^rr!^d^on^r?^{mieniem Sfery} 91-anicznej a promieniom sfery Ewalda sfery granicznej) jest dwa razy większy od prom,en,a sfery Ewaldaf 1/A)

16. Czynniki wpływające na natężenie refleksu
