Antena wielopasmowa wg Y27DL.

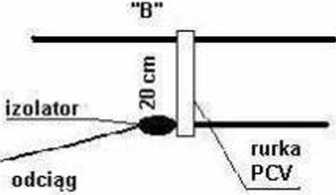

Antenę stanowią dwa dipole zawieszone równolegle jeden pod drugim w odległości 20 cm. Wymiary anteny oraz szczegóły konstrukcyjne przedstawione są na rysunku. Antena jest alternatywą dla W3DZZ. Jest krótsza od typowego dipola na 80-tkę i charakteryzuje się niskimi WFŚ na pięciu podstawowych pasmach. Opis tej anteny zaczerpnięty jest z NRD-owskiego czasopisma dla krótkofalowców FUNK AMATOR nr 4 z 1981 r. str.187.

(ciekawostka ze strony SP3CSD)

B

odciągi    20 cm

stylonowe


1-33.4 m


1=24,7 m



plexi

pudełko

plastikowe

, balon


fider 50 Ohm


kabel 50 Ohm


Pięciopasmowa antena wg Y27DL
