Instrukcja obsługi mtzLARUS00090

Instrukcja obsługi mtzLARUS00090



Ustawicie rozstawu kól przednich traktora Białoruś 920.2/952.2 z obic-W0-walcowymi reduktorami kołowi PMN

Rozstaw kół przednich regulowany jest w „rarticaćh 1420-1970 mm kontem zmiany ^,1 ,■ zmiany wzajemnęgppołożenia tarcz i obręczy kól.

W celu regulacji rozstawu kól wykonaj

następujące czynności:

. Zahamuj traktor hamulcem poslojow'ym.

Połóż opory z przodu i z tylu tylnych kół;

. Podnieś podnośnikiem przednią część traktora (lub kolejno przednie kola), zapewnij prześwit między kolami i gruntem;

. Zdejmij przednie koła;

. Odkręć nakręyki mocujące wieniec kola

z tarczą;

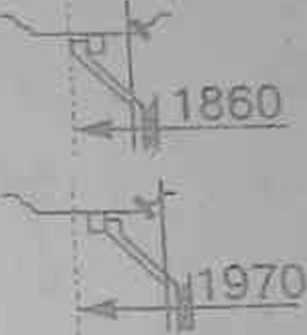

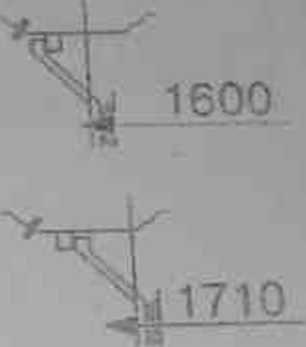

W zależności od wymaganego rozstawu kól ustaw odpowiednie wzajemne położenie wieńca i tarczy tak jak pokazano na schemacie.

Zwróć uwagę na to. żeby kierunek obracania się kół pokrywał się z kierunkiem strzałki na bocznej części opony.

Przy zmianie kół dokręć nakrętki mocujące tarcze z kołnierzami momentem 210...260 nanometrów, nakrętki mocujące tarcze z wieńcami -180.—240 nanometrów.
