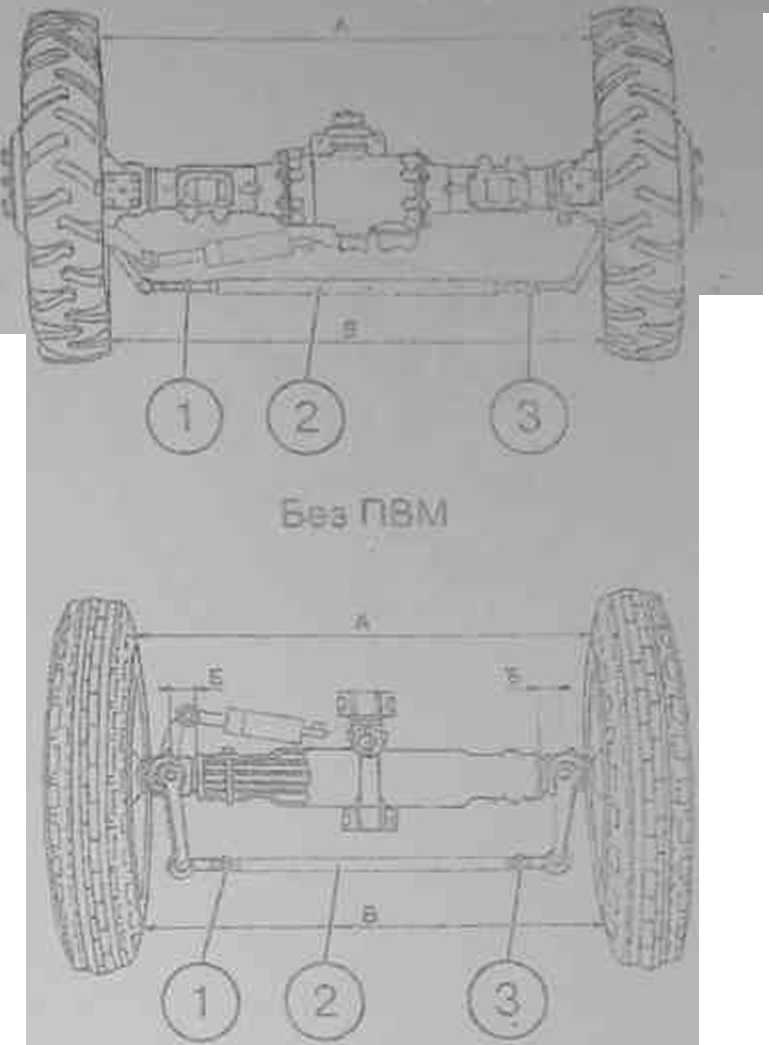

Regulacja z bieżności kół przednich

Po zmianie sjfrokośd rozstawu kół przed nich. wyreguluj zbieżność poprzez zmianę długości drążka kierownicy.

I Wyreguluj wymagane ciśnienie powietrza w oponach.

2.    Sprawdź jadąc po równej powieżchni prosto co najmniej 3 ni i zatrzymaj się. Włącz hamulec postojowy.

3.    Zmierz odstęp ,.B” między dwoma przeciwległymi punktami na obrzeżu obręczy kola, z tylu PMN na wysokości osi

kól.

ą. Przemieść traktor do przodu tak, żeby przednie kola obróciły się mniej więcej o 180' i zmierz odstęp „A” z przodu PMN, między tymi samymi punktami jak przy mierzeniu odstępu „B”.

Zbieżność jest ustawiona prawidłowo kiedy pomiar „A” jest o 0-8mm mniejszy od pomiaru ,,ET. Jeśli zbieżność nie odpowiada tym wartością, wykonaj następujące czynności;

5.    Zwolnij nakrętki (1) rury regulacyjnej drążka kierownicy (2).

6.    Obracając rurę ustaw wymagany wymiar zbieżniści.

7.    Dokręć nakrętki (1).

I"IBM C KOHMMSCKUM'/ peflyKTOpaMK


(łBM c rmaHerapHo-tjMnwHapuMscKt-iNW

peAysropaMu
