R()ZStaw kół przednich traktora pMN („Białoruś 920/952”)

Szerokość rozstawu kół z PMN może być regulowana w granicach otl 1430 mm do |(,90 mm (dla opon 13,6-20), a ze zmianą l^ól -od i "30miri do 1990 mm, poprzez wy sunięcie kadłubów raduktorów kołowych (z przekładniami zębatymi stożkowymi),

W celu przeprowadzenia regulacji rozstawu kół wykonaj następujące czynności;

1.    Zachamuj traktor hamulcem postojowym. Połóż opory z przodu i z tyłu tylnych kół.

2.    Ustaw podnośnik z lewej strony PMN, podnieś koła.

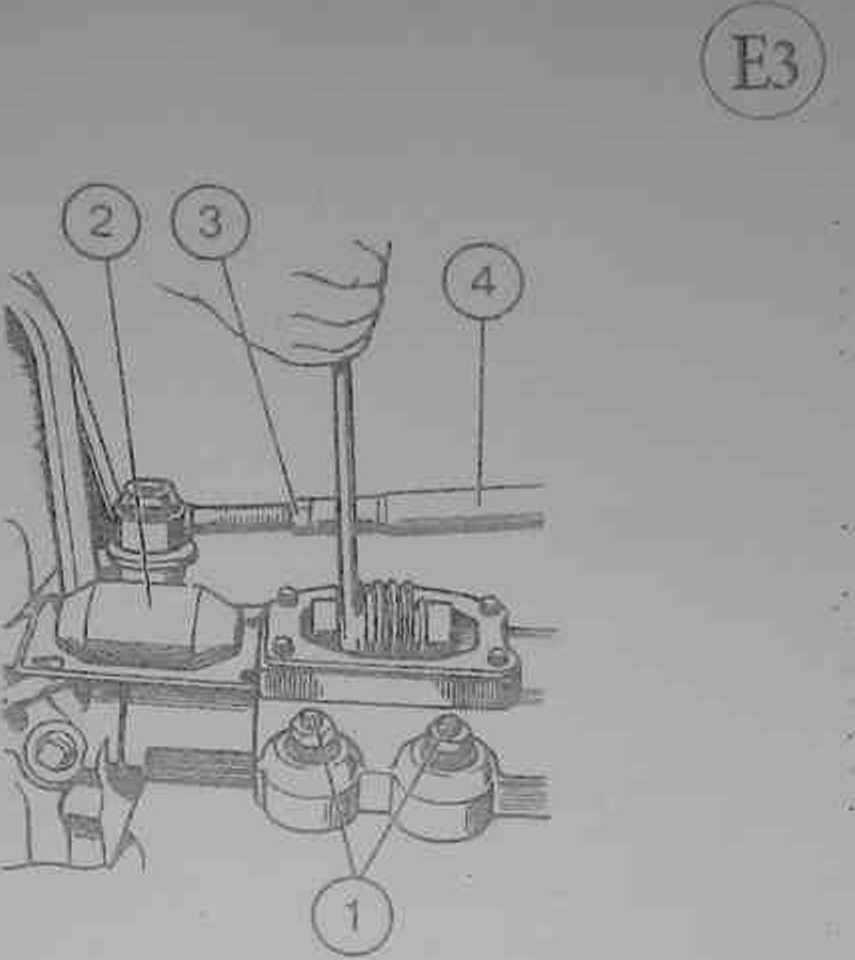

3.    Poluźnij 4 sworznie mocowania pokrywy śruby nastawczej i zdejmij pokrywę (2).

4.    Odkręć dwie nakrętki (1) i wyjmij dwa kliny z lewej st rony PMN.

Poluźnij nakrętkę (3) na końcu rury drążka kierownicy (4).

6. Z lewej strony PMN wyjmij zawleczkę a następnie palec mocujący (5). Jeśli od-slęp „N" jest większy niż 70 mm, przestaw palec mocujący (5) (położenie II).


I    II
