Instrukcja obsługi mtz�LARUS00094

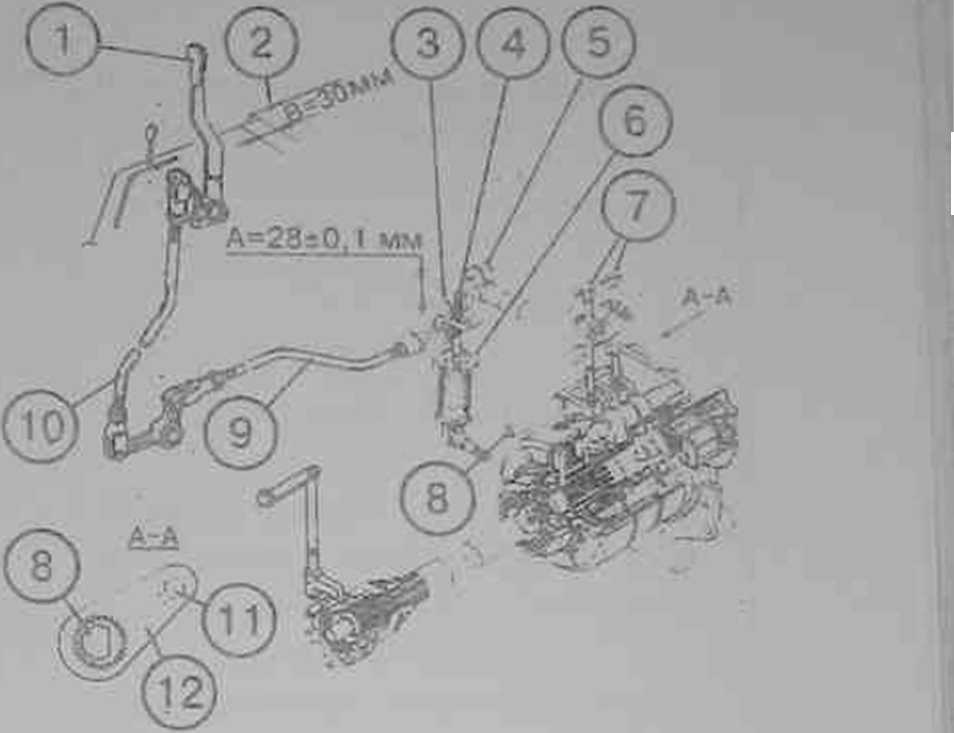

Regulacja układu kierowania pod _czaS remontu WOM

|. Oś mimnśrndowa (/' mim w skrajnym prawy¹¹¹ położeniu (ścięcie pionowe z prawej) i unieruchom płytą (12) i śrubą

(11).

2. ty$Ttaw dźwignię (5) w punkcie zerowym (otwory w dźwigni (5) i kadłubie tylnego mostu pokrywają się), zafiksuj to położenie przy pomocy trzpienia 8mm lub śruby M 10x60.

3. Nakrętki regulujące (7) dokręć momentem 10N*m (lkG), a następnie poluzuj o 2-5 odrotów.

.j. Regulacją długości taśmy (9) i (10) ustaw dźwignię (10) w średnim po łożeniu wpustu pulpitu (2)

5. Śrubę regułacyjn (4) wkręć w dźwignię (5) do rozmiaru A.=32-35mm (A=26--28mm dla traktorów' wyprodukowanych w 1998r) i w tym położeniu zafiksuj na-krędką zabezpieczającą (3).

6. Wyjmij trzpień wspomagający (lub śrubę M 10x60) z otworu kadłuba tylnego mostu idźw’igni (5).

7. Sprawdź prawidłowość regulacji. Regulacją drążka kierowniczego skrzynką

rozdżelczą napędu WOM

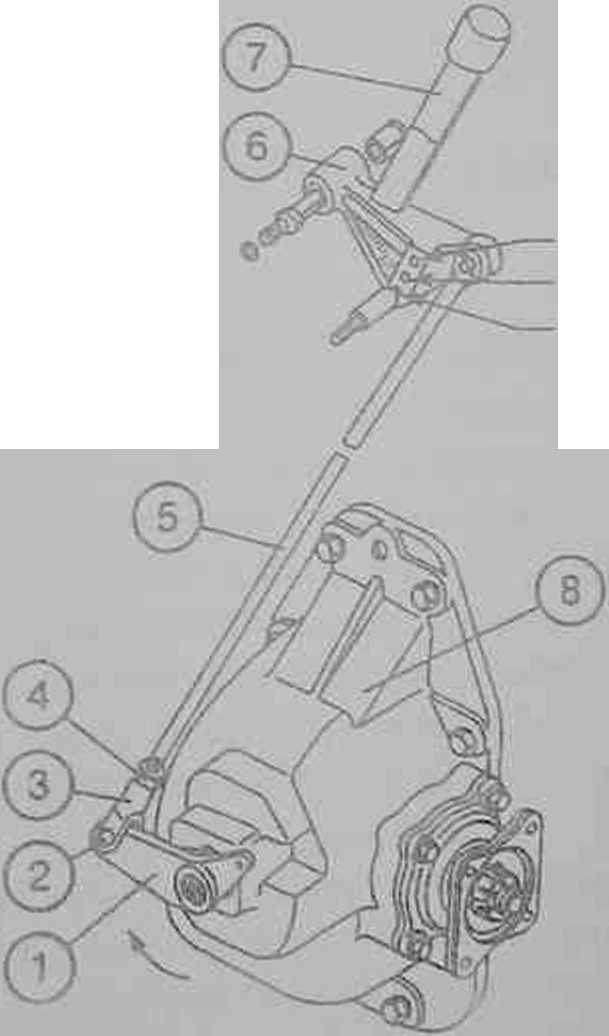

Wykonaj następujące czynności:

• Ustaw dźwignie (7) w położeniu „PMN włączony przymusowo” (górne zafikso-wane położenie)

■ Odkręć nakrętkę zabezpieczającą (4) o 2-3 obroty, wyjmij zawleczkę i palec (2)

■ Obróć dźwignię (1) zgodnie ze wskazówkami zegara do pełnego włączenia skrzyni rozdżelczej (8)

• Obracaj widelec (3) wyreguluj długość drążka (5) tak, żeby palec (2) swobodnie wchodził w otwory widelca (3) i dźwigni 1¹ )> przekręconej, zgodnie ze wskazówka-•bi zegara, do oporu.

’ Ookręć nakrętkę zabezpieczającą (4) i za-zawleczkę na palec
